在民用建筑供水、工业换热回路、化工流体配比等场景中,不同温度流体的混合过程控制一直是管路系统设计的核心环节,很多现场出现的出水温度波动、换热效率不足、管路热应力集中等问题,本质上都是对混合段的流场与温度场分布预判不足导致的。这套针对冷热水混合过程的仿真分析结构,完全围绕实际管路的运行逻辑搭建,没有做脱离工程实际的理想化简化。从实际应用的角度看,这类混合结构最常见的使用场景包括建筑热水供应系统的冷热水混水段、工业冷却回路的温度调节段、小型换热设备的流体预混腔,在这些场景里,设计人员最关心的从来不是抽象的仿真数值,而是混合后流体达到温度均匀的距离、不同入口流量配比下的出口温度稳定性、混合过程中会不会出现局部低温或者高温区导致管路结垢、
密封件老化加速这些实际问题。做这个结构的仿真建模时,首先要明确两个入口的边界约束:热水入口与冷水入口的通径匹配常规管路的安装尺寸,入口段保留足够长的直管段,避免入口处的流态扰动影响混合段的仿真结果,混合腔的内壁没有做多余的异形结构,完全贴合现有常规三通混水结构的外形轮廓,安装边界上预留了标准管路连接的法兰位,能直接和现有DN规格的管路对接,不需要额外做转接结构设计。很多刚接触流体仿真的工程师容易犯的错误,是为了加快计算收敛,刻意把混合腔的结构做过度简化,比如去掉管壁的粗糙度影响、忽略入口处的流态差异,最后算出来的混流温度和实际现场测试值偏差能超过15%,完全失去指导设计的意义。这套分析结构在搭建时,特意保留了管壁的实际粗糙度参数,

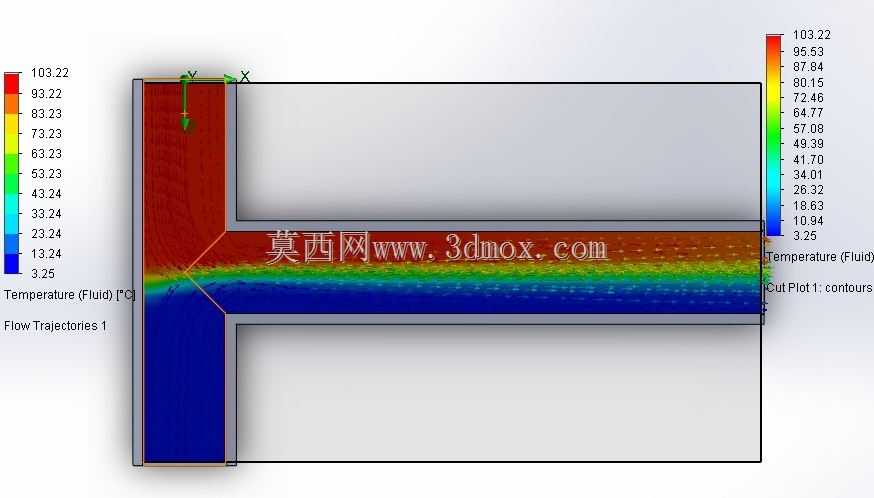

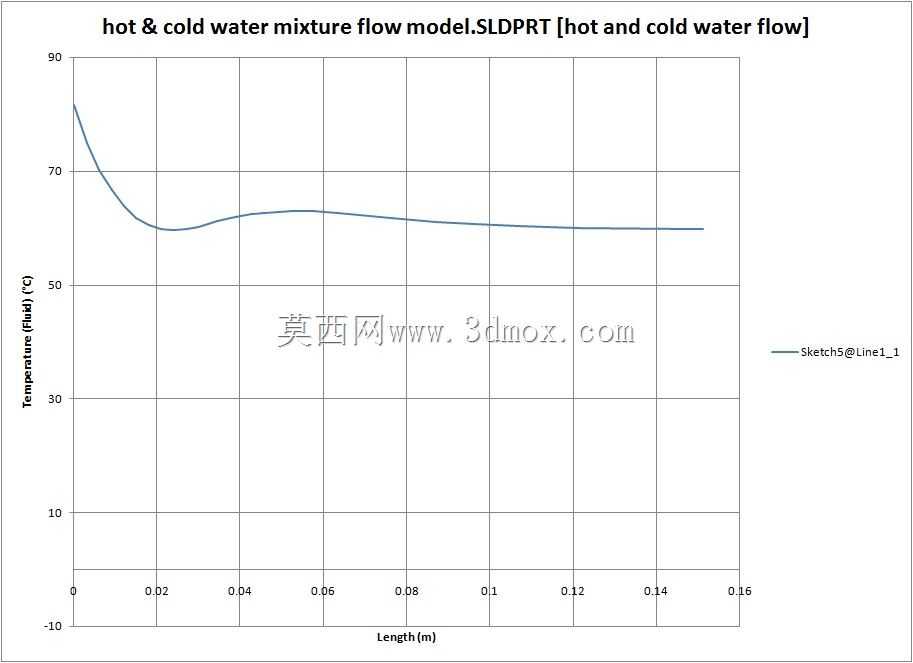

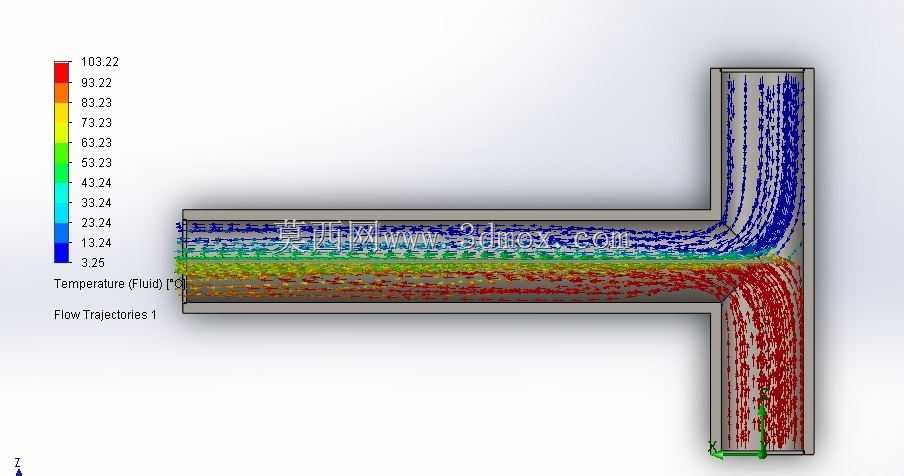

同时给两个入口设置了和实际工况一致的流速与初始温度边界,从仿真输出的温度变化曲线能看到,冷热水进入混合腔后,初始阶段温度会出现一个快速的跌落过程,这是因为两股流体刚接触时存在强烈的湍动掺混,能量交换速率极高,在经过一段距离的流动后,温度会逐渐趋于平稳,最终稳定在混流平衡温度,这个平稳段的起始位置,就是实际管路中温度传感器的最佳安装点位——很多现场把温度传感器装在混合腔入口附近,测出来的温度波动极大,导致后端的调节阀频繁动作,就是因为没有找对流场充分发展、温度均匀的管段。从功能特性上看,这套分析结构可以直接复用在不同通径的混水管路设计中,只需要调整入口的温度、流速参数,就能快速得到对应工况下的混流温度曲线、温度均匀段长度、局部热应力集中区域,不需要每次都从零开始搭建模型划分网格。在实际的产品设计流程里,这类仿真分析的结果能直接指导混水段的结构优化:比如如果仿真发现某一工况下混合后需要很长的直管段才能让温度均匀,就可以在混合腔内部增加低阻力的导流结构,缩短温度均匀所需的管路长度,缩小整个调温单元的安装空间;如果发现局部区域存在持续的温度交变,就可以对应调整管路的壁厚或者更换耐温变的密封材料,避免长期运行后出现管路泄漏。另外,建模时特意考虑了安装空间的约束,整个混合段的外形尺寸没有超出常规管路阀组的安装边界,不需要为了布置这个混水结构额外扩大管井或者设备间的预留空间,和现有管路系统的适配性很强。很多工程现场调试混水系统时,
都是靠现场反复调整阀门开度来凑合适的出水温度,不仅调试效率低,而且当入口水压或者温度出现波动时,出水温度很快就会偏离设定值,有了这套仿真分析的结果作为支撑,在设计阶段就能提前预判不同入口参数波动下的出口温度变化范围,提前给调节阀设置对应的调节阈值,大幅减少现场调试的工作量,也能提升系统运行的稳定性。从流场的细节来看,冷热水混合过程中,在混合腔的壁面附近会出现一层很薄的温度边界层,这个区域的流体温度和主流区存在一定偏差,如果温度传感器的安装深度不够,探头刚好落在边界层里,测出来的温度就会和实际主流温度存在偏差,这也是很多现场温度测量不准的常见原因,通过仿真结果可以明确看到温度边界层的厚度范围,指导现场安装时将温度探头插入到主流区,保证测量的准确性。
