均布载荷梁剪力弯矩仿真分析模型

项目分类:传感器 发布时间:2022-02-22 ID:559368
  • 均布载荷梁剪力弯矩仿真分析模型
  • 均布载荷梁剪力弯矩仿真分析模型
  • 均布载荷梁剪力弯矩仿真分析模型
  • 均布载荷梁剪力弯矩仿真分析模型
  • 均布载荷梁剪力弯矩仿真分析模型
  • 均布载荷梁剪力弯矩仿真分析模型
  • 均布载荷梁剪力弯矩仿真分析模型

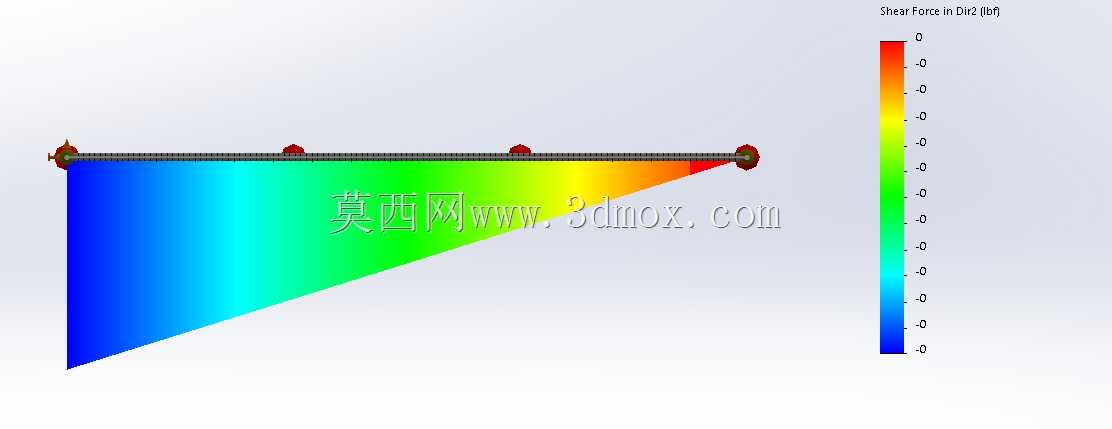

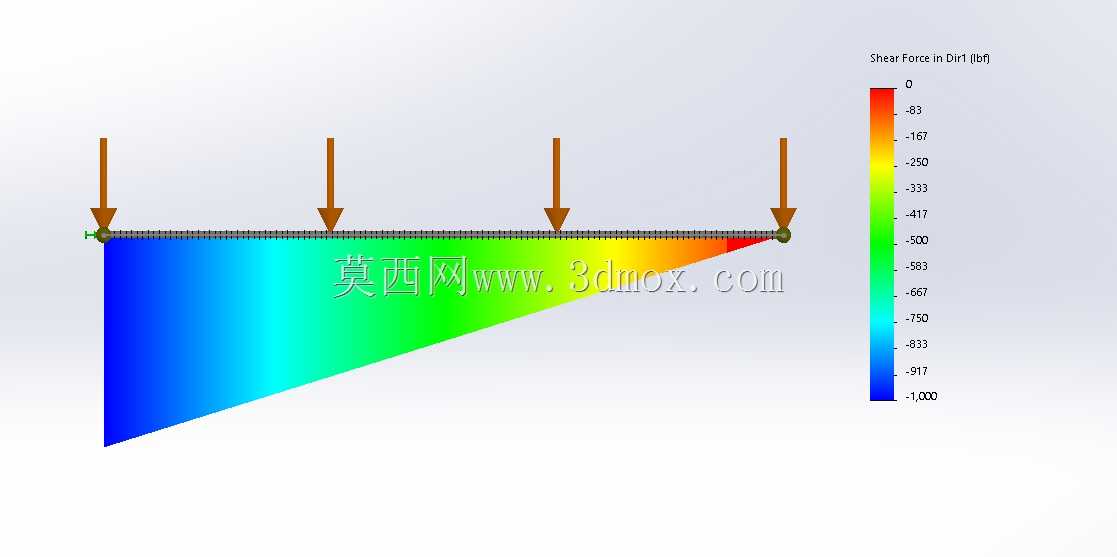

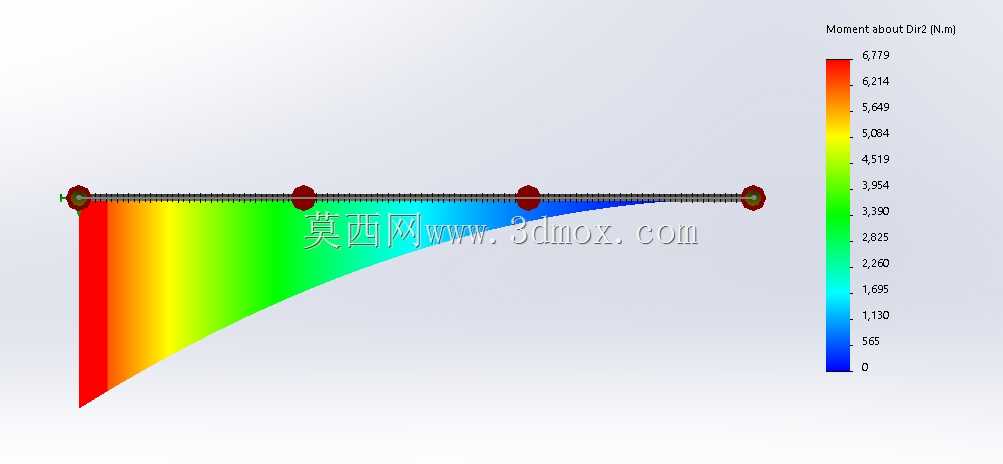

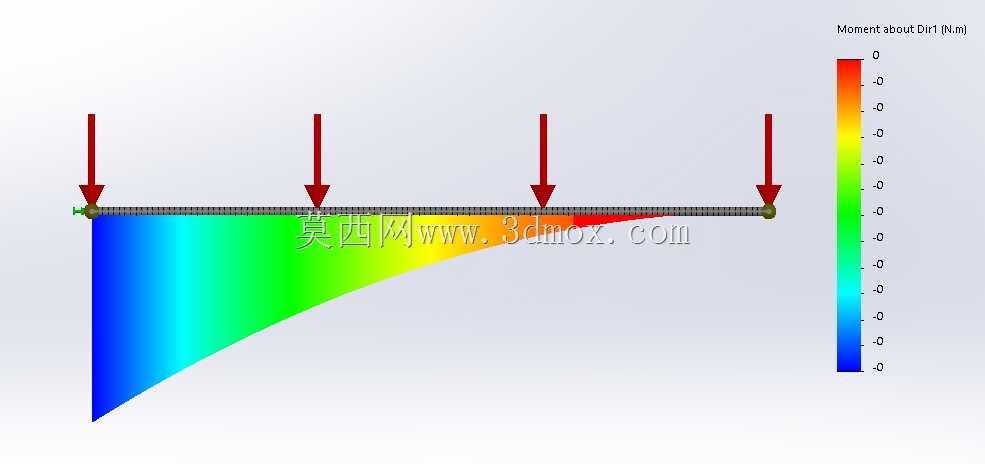

  在结构力学教学、工程构件受力校核场景中,梁类构件的剪力与弯矩分布规律是结构设计阶段必须明确的核心参数,直接决定构件的截面选型、材料选用与支撑布置方案。日常工程实践里,车间设备承重梁、建筑结构次梁、输送线支撑横梁这类受多点集中载荷或均布载荷的梁构件,若仅靠手算绘制剪力弯矩图,不仅效率低下,遇到变截面梁、多载荷耦合工况时还容易出现计算偏差,给后续结构安全埋下隐患。这个梁受力分析模型,还原了简支梁受多点集中载荷的典型工况,通过有限元求解直接输出沿梁长度方向的弯矩分布云图,能直观呈现不同截面位置的弯矩数值变化,帮设计人员快速定位弯矩极值点位置,也就是梁结构最容易发生弯曲失效的危险截面。从设计逻辑上看,建模阶段先完成梁体的几何简化,

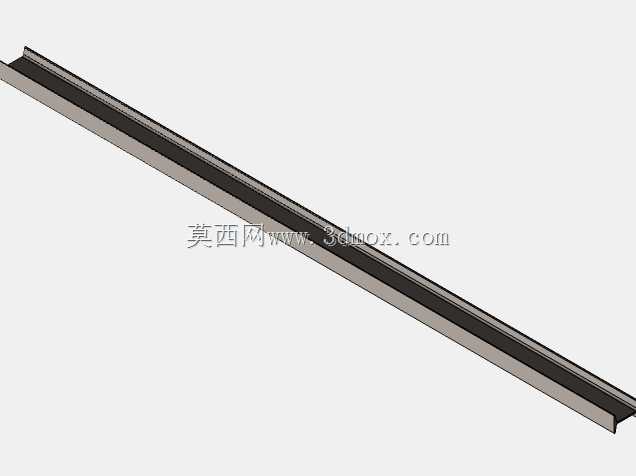

  忽略对受力影响极小的工艺倒角、表面纹理等细节,按照实际支撑约束条件设置梁两端的简支约束,再根据实际载荷施加位置、载荷大小在梁面对应位置添加竖直向下的集中力,保证仿真边界和实际工程工况的一致性。模型里的梁体采用等截面矩形梁构型,长度方向的尺寸参考常规小型设备支撑梁的常用跨度设置,截面尺寸满足常规抗弯刚度验算要求,安装边界上梁两端的支撑位置预留了标准安装孔位,可直接匹配常用的支座连接尺寸,不需要额外做安装面的二次修改。实际应用中,设计人员可以直接修改梁的截面参数、载荷大小、支撑位置,快速迭代不同工况下的受力结果,不用从零开始搭建仿真流程,能大幅缩短前期方案验算的时间。比如在设计小型设备的底部支撑横梁时,可直接调用这个模型调整跨度参数,

  输入设备各部件的实际重量作为载荷,就能快速得到梁各位置的弯矩值,以此为依据选择合适的型材规格,避免盲目选大截面造成材料浪费,也能防止截面选型不足导致梁体下挠变形甚至断裂。云图采用彩虹色阶映射弯矩数值,从蓝色的低弯矩区域到红色的高弯矩区域过渡清晰,能让刚接触力学分析的设计人员快速理解弯矩沿梁长的分布规律,不管是用于教学演示还是工程前期的方案快速验算,都能提供直观的受力参考。建模过程中对梁的网格划分做了针对性优化,在载荷施加位置、支撑约束位置做了网格加密,保证应力集中区域的计算精度,梁中间段网格尺寸适当放大,在不影响计算结果准确性的前提下提升求解速度,适配普通配置的工程电脑运行需求。不同于纯理论的力学计算模型,

  这个模型完全贴合工程实际的受力场景,约束设置、载荷施加都和实际安装使用状态保持一致,计算得到的弯矩分布结果可直接作为结构选型的参考依据,减少理论计算和实际受力的偏差。在非标自动化设备的机架设计、小型工装的支撑结构设计场景中,这类梁构件的受力验算是必不可少的环节,以往设计人员需要手动列平衡方程、计算支座反力、逐段推导剪力弯矩方程再绘制分布图,遇到多载荷工况要耗费大量时间,还容易在分段计算时出现符号错误,借助这个仿真模型,只需要调整对应的工况参数,就能快速得到准确的剪力弯矩分布结果,还能通过云图直观看到受力变化趋势,有效提升设计效率和验算准确性。模型的梁体外形简洁,没有多余的装饰结构,所有几何特征都服务于受力仿真的需求,支撑端的连接结构按照常用的铰接支座形式设计,和实际工程中梁的支撑形式匹配,不会因为约束设置不合理导致仿真结果失真。
