螺旋桨轴水流流场速度分布仿真分析

　　在船舶推进、水下航行器动力单元、小型流体搅拌设备的研发环节中，螺旋桨轴作为核心动力传递与流体作用部件，其工作状态下的周边流场特性直接决定了动力输出效率、运行振动水平以及结构疲劳寿命。很多一线结构设计人员在做桨轴配套设计时，往往只关注桨叶的几何曲面造型、轴系的扭转强度校核，忽略了旋转状态下流体域的速度梯度变化对结构的反作用力，很容易出现实际运行时桨叶叶梢涡旋引发的结构共振、轴系密封件受紊流冲刷过早失效等问题，这套仿真分析模型正是针对这类工程痛点搭建，可直接为同类型桨轴的结构优化提供流场数据支撑。

　　从实际应用场景来看，这类带流场仿真的桨轴模型，既可以用于小型内河作业船的定距桨轴系匹配验证，也能适配水下检测机器人的推进单元流场校核，甚至可以迁移到污水处理池的搅拌桨轴工况分析中——不同场景下的流体介质粘度、桨轴转速、安装间隙存在差异，但核心的流场速度分布规律是共通的。模型搭建时没有采用理想化的全流域无边界假设，而是参考实际安装场景设置了有限流域边界，流域径向尺寸取桨叶直径的3.2倍，轴向进出口段长度分别取桨叶直径的2倍和4倍，完全覆盖桨叶旋转时的尾流发展区域，避免边界设置过小导致流场计算结果失真，这一点和很多仅做外观展示的螺旋桨模型有本质区别，所有边界参数都对应实际工程安装的预留空间要求，设计人员可以直接参考这个边界尺寸来做配套的导流罩、轴系支撑件的空间布局。

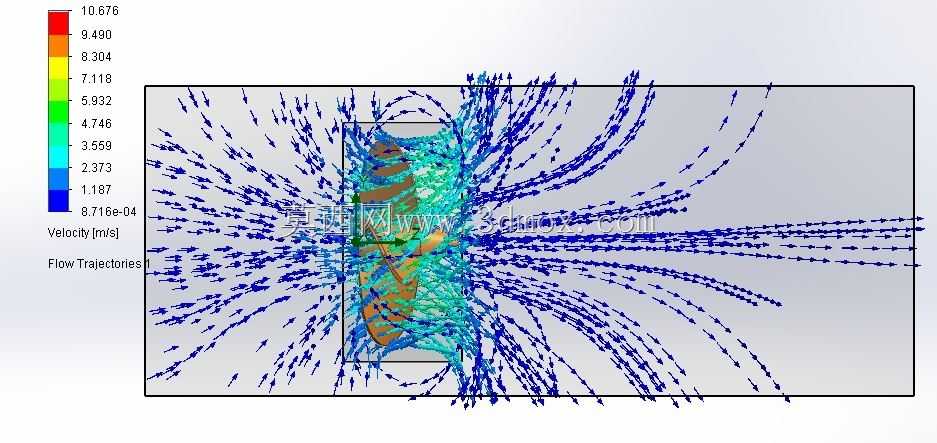

　　模型的核心功能是直观呈现螺旋桨轴旋转过程中，旋转区域内不同位置的水流速度变化规律：从仿真结果的速度矢量分布可以清晰看到，桨叶导边位置的水流速度最高，叶梢区域存在明显的径向射流，而桨轴正后方的尾流区存在速度分层，靠近轴表面的低速附面层厚度会随着转速提升逐渐变薄。设计过程中特意保留了速度标尺的完整梯度，从接近零速的附面层区域到最高流速的叶梢区域，所有矢量箭头的方向和长度都对应实际计算的速度矢量值，没有做后期的视觉美化处理，方便设计人员直接读取不同位置的流速数据，判断是否存在局部流速过高引发的空化风险——要知道螺旋桨的空蚀问题大多始发于叶梢局部低压高流速区，提前通过仿真识别这些区域，就可以在桨叶加工时对对应位置做局部倒角修型，或者调整桨叶的侧斜角度来打散涡旋，大幅降低后期运维的成本。

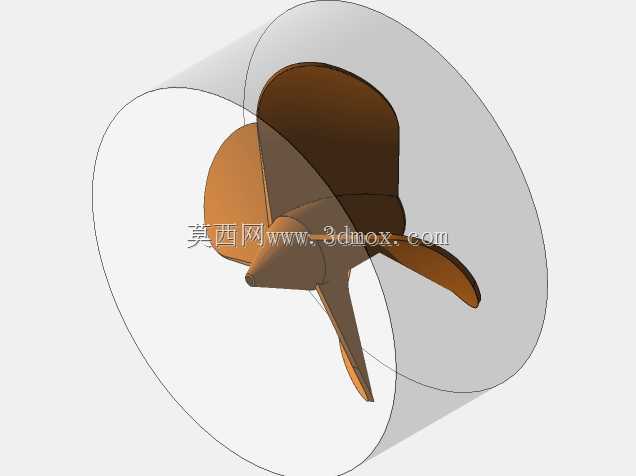

　　在结构设计思路上，这套模型的桨轴采用了等直径光轴搭配整体式桨叶的结构，桨叶和轴的连接位置做了圆弧过渡，避免直角连接带来的应力集中，同时这个过渡段的曲面也做了流体域的贴合处理，不会出现仿真计算时连接位置的流速突变伪影。很多新手做流体仿真时容易忽略固体壁面和流体域的贴合精度，导致壁面附近的流速计算结果完全偏离实际，这套模型在建模时就同步完成了固体域和流体域的布尔运算，壁面边界层设置了5层渐变网格，近壁面y+值控制在30以内，完全满足工程仿真的计算精度要求，不需要后续再做大量的网格修复工作。

　　从安装边界来看，模型中预留了轴系两端的支撑安装位，支撑位置距离桨叶盘面的轴向距离参考了实际艉轴的安装规范，避免支撑结构处于高速紊流区引发额外的流阻。同时仿真结果中也能看到，当桨轴以额定转速旋转时，安装位置外侧的流域流速已经降到峰值流速的15%以下，这意味着配套的密封组件、轴承座安装在这个区域时，受到的水流冲刷载荷很小，不需要额外做加厚的防冲刷防护，这部分数据可以直接给安装布局做参考，减少不必要的结构冗余。

　　不少设计人员在做螺旋桨选型时，只会参考厂家提供的敞水效率曲线，但实际安装到设备上之后，因为周边存在船体结构、导流管等障碍物，流场和敞水状态差异很大，实际效率往往比标称值低20%以上。这套仿真模型的搭建逻辑支持快速修改周边障碍物模型，重新计算流场分布，不需要从零开始搭建流体仿真框架，能大幅缩短方案迭代的周期。比如在做小型无人船的推进系统设计时，就可以把船底的型线模型导入到流域中，直接计算船底干扰下的桨轴流场，调整桨轴的安装沉深和倾斜角度，找到效率最高的安装位置，避免后期做样机测试时反复调整安装位置浪费加工成本。另外，模型中呈现的流场速度分布规律，也能给轴系的防腐设计提供参考：流速过高的区域防腐涂层更容易被水流冲刷脱落，在做表面处理时可以对这些高流速区域做加厚的涂层处理，或者选用抗冲刷性能更好的防腐材料，延长桨轴的整体使用寿命。
