手持式软质管路输送离心鼓风机结构

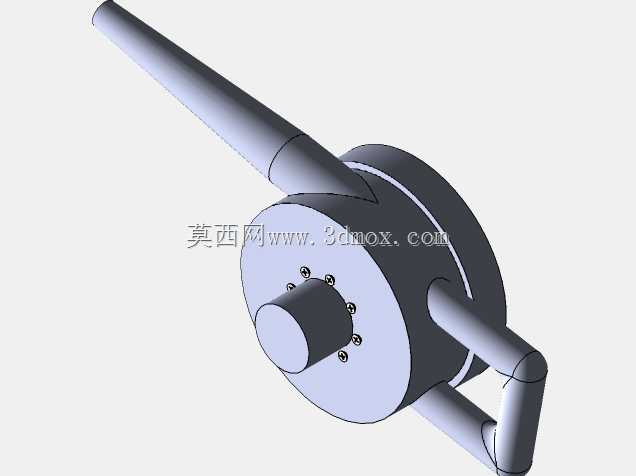

　　这款手持送风结构的设计初衷，是填补小型作业场景下局部定向送风的设备空白，日常电子元器件维修清灰、小范围工件表面浮尘吹扫、狭小工位通风换气这类场景里，大型固定风机无法灵活适配工位，普通手持风枪风量不足且需要外接高压气源，这款集成叶轮与驱动结构的手持鼓风机，刚好能覆盖这类零散的送风需求。从结构布局来看，整机采用离心式叶轮的气动方案，进风侧设置在叶轮端面的手持握把区域，握把做了贴合手掌的圆弧过渡，握持时受力点落在掌心位置，长时间作业不会出现局部硌手的问题，握把内部预留了驱动组件的安装空间，进风格栅隐藏在握把与叶轮壳体的衔接位置，避免大尺寸杂物被吸入叶轮腔造成卡滞。叶轮采用后向式叶片设计，叶片数量匹配小尺寸腔体的气流特性，

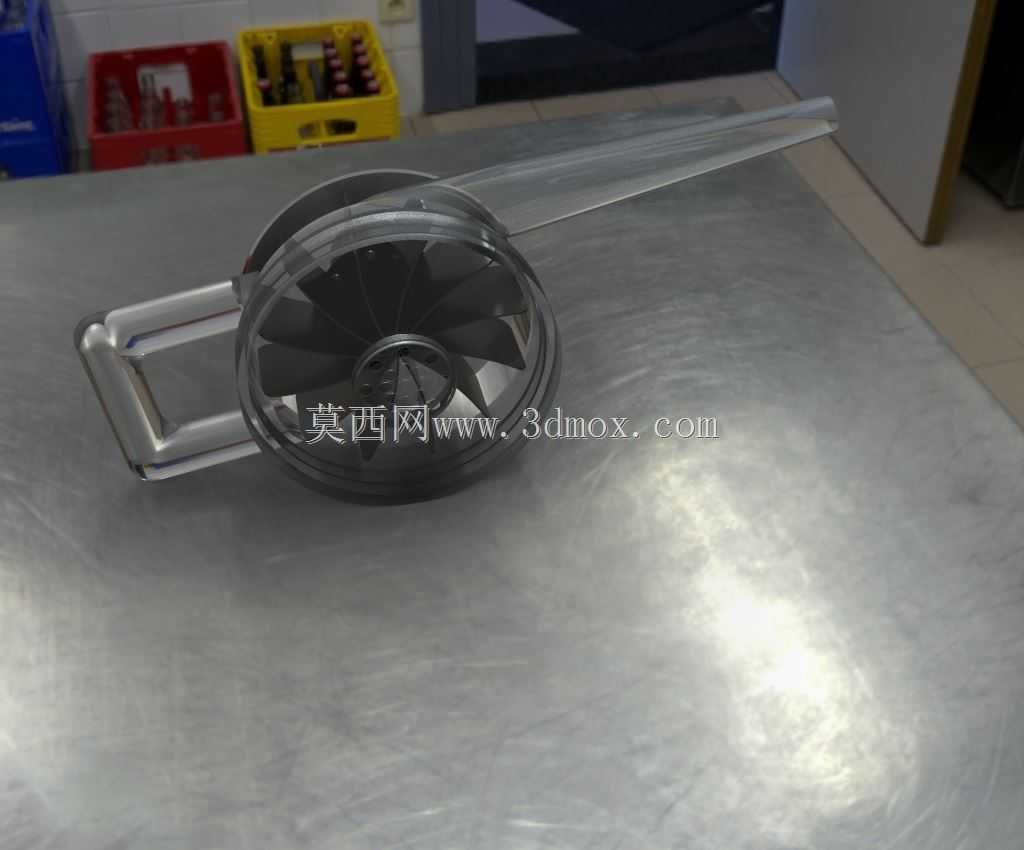

　　转动时气流从轴向进入叶轮腔，在叶片离心力作用下沿径向甩出，最终汇入沿切线方向延伸的出风通道，出风通道做了等截面渐变收窄设计，出口端的风速比腔体内提升40%左右，既保证了吹扫时的气流冲击力，也避免了截面突变造成的气动噪音。出风端预留了软质风管的安装接口，接口处做了环形凸台结构，套上软质PVC或者硅胶风管后，依靠凸台的卡紧力就能固定风管，不需要额外的喉箍锁紧，日常使用时可以根据作业需求更换不同长度的软风管，伸入狭窄的设备缝隙、电路板下方这类常规出风口无法直达的位置完成送风作业。叶轮壳体采用上下对合的装配结构，合模面设置在叶轮中心的水平面上，壳体壁厚均匀控制在1.8mm，既保证了叶轮高速转动时的结构强度，避免壳体出现共振变形，

　　也控制了整机的重量，单手握持操作时不会有明显的负重感。安装边界方面，整机的最大外轮廓尺寸控制在成人单手握持的适配范围内，叶轮壳体的直径不超过120mm，出风通道的长度从叶轮中心到出口端约180mm，握持部分的直径在35mm左右，不需要额外的安装支架，手持即可完成所有操作，放置时可以依靠握把与出风通道的两个支撑点平稳放在工作台面，不会出现滚动滑落的问题。设计过程中特意调整了叶轮与壳体的配合间隙，单边间隙控制在1.2mm，既避免了叶轮转动时与壳体内壁发生刮擦，也减少了间隙处的气流回流损失，提升了送风效率。出风通道的走向做了15度的向上倾角，握持时出风口自然朝向斜前方的作业位置，不需要刻意翻手腕调整出风角度，符合日常操作的人机工程习惯。

　　在实际应用中，这款结构除了常规的清灰吹扫，还可以搭配软质风管完成小空间的换气作业，比如密闭的小型设备腔体检修时，伸入风管可以快速置换腔体内的闷热空气，也可以作为小型物料的气力输送动力，输送轻质的塑料颗粒、纸屑类物料，短距离输送时不需要额外配置高压气源，接通驱动电源即可使用。结构上没有复杂的传动组件，叶轮直接与驱动输出端连接，减少了传动环节的能量损耗，日常维护只需要定期清理进风格栅处的积尘即可，不需要拆解叶轮腔体做复杂保养。壳体的边角位置全部做了R3以上的圆角过渡，没有尖锐的棱角，操作过程中即使碰到工件或者手部，也不会造成磕碰划伤。出风通道的内壁做了光滑处理，没有凸起的加强筋或者装配接缝，减少气流沿通道流动时的风阻，避免气流在通道内形成紊流造成额外的噪音。握把表面预留了防滑纹理的设计位置，建模时做了细密的网格凹陷结构，手部出汗或者沾有少量油污时，也能保持稳定的握持力，不会出现打滑脱手的问题。
