风机盘管配套电机转子结构三维设计

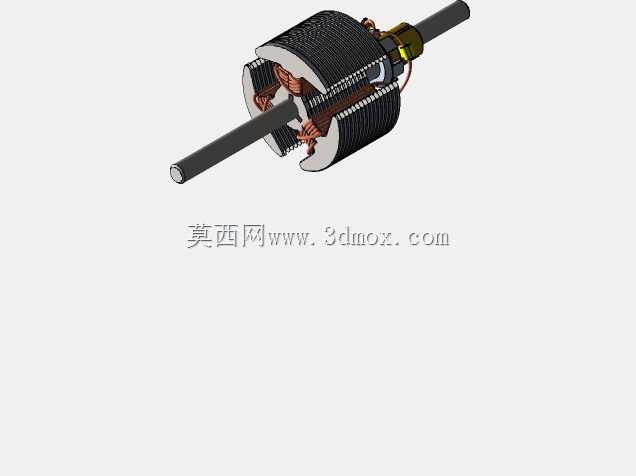

　　在商用中央空调末端、小型独立暖通空调系统的风机盘管机组里，动力核心的转子部件直接决定了送风稳定性、运行噪音水平与整机使用寿命，这套三维结构完整还原了风机盘管专用异步电机转子的全部细节，可直接用于暖通设备动力段的结构匹配、装配校核与性能仿真参考。从实际应用场景来看，这类转子主要适配卧式暗装、立式明装等主流形式的风机盘管，安装在机组的蜗壳侧风腔旁，通过转轴直接驱动贯流或离心风轮转动，带动空气流经表冷器完成冷热交换，最终实现室内空间的温度调节，在酒店客房、写字楼隔间、医院病房等对运行噪音有严格要求的场景中，转子的动平衡精度、绕组固定方式都会直接影响末端使用体验。

　　从产品功能特性来看，这套转子采用斜槽硅钢片叠压铁芯结构，叠片间通过绝缘涂层隔绝涡流损耗，铁芯槽内嵌放的漆包线绕组经过端部绑扎固定，能避免长期高速转动下绕组出现位移、松脱问题，两端伸出的转轴采用阶梯轴设计，对应轴承安装位、风轮固定位、卡簧限位位都做了明确的尺寸边界设计，转轴与铁芯内孔采用过盈配合加键槽传扭的结构，可传递额定转速下的全部扭矩，不会出现转轴与铁芯相对打滑的故障。在实际选型匹配时，需要重点关注转子的外径尺寸与电机定子内腔的单边间隙，常规控制在0.25-0.35mm之间，间隙过大会导致气隙磁阻升高、电机效率下降，间隙过小则容易在转子受热膨胀后出现扫膛故障，直接烧毁电机绕组。

　　设计思路上，这套结构优先考虑了风机盘管低转速、低噪音、长寿命的运行需求，没有采用通用工业电机的转子冲片结构，而是针对风机盘管常用的800-1200rpm运行转速区间，调整了冲片槽型的倾斜角度与槽满率，既保证了足够的输出扭矩带动风轮克服送风阻力，又能通过斜槽结构削弱齿谐波磁场，降低运行时的电磁噪音。端部绕组的排布做了圆弧过渡处理，避免绕组端部突出过高，可缩小电机端盖的轴向尺寸，适配风机盘管紧凑的内部安装空间，转轴两端的轴承位粗糙度设计达到Ra0.8，可匹配深沟球轴承的内圈配合要求，保证长期转动下的磨损量控制在允许范围内。

　　从安装边界来看，转子的总长度、铁芯段长度、转轴两端伸出长度都严格对应风机盘管电机的标准安装尺寸，铁芯外径适配常用的YDK系列风机盘管电机定子规格，转轴末端的扁位结构可直接与风轮的固定孔匹配，不需要额外加工转接件，装配时只需要将转子穿入定、转子合装工位，压入两端轴承后即可完成电机主体的装配，后续与风机盘管的蜗壳、风轮对接时，可通过三维模型直接校核转子转动时与周边壳体、保温层、接线端子的安全距离，避免出现运动干涉。在做结构优化时，还可以基于这套模型调整叠片厚度、绕组线径来匹配不同风量、不同静压的风机盘管需求，比如高静压机型需要更大的输出扭矩，可适当增加铁芯叠厚、调整绕组匝数，不需要重新从零开始搭建转子结构，能大幅缩短暖通末端产品的研发迭代周期。
