小型改装驱动电机三维结构设计

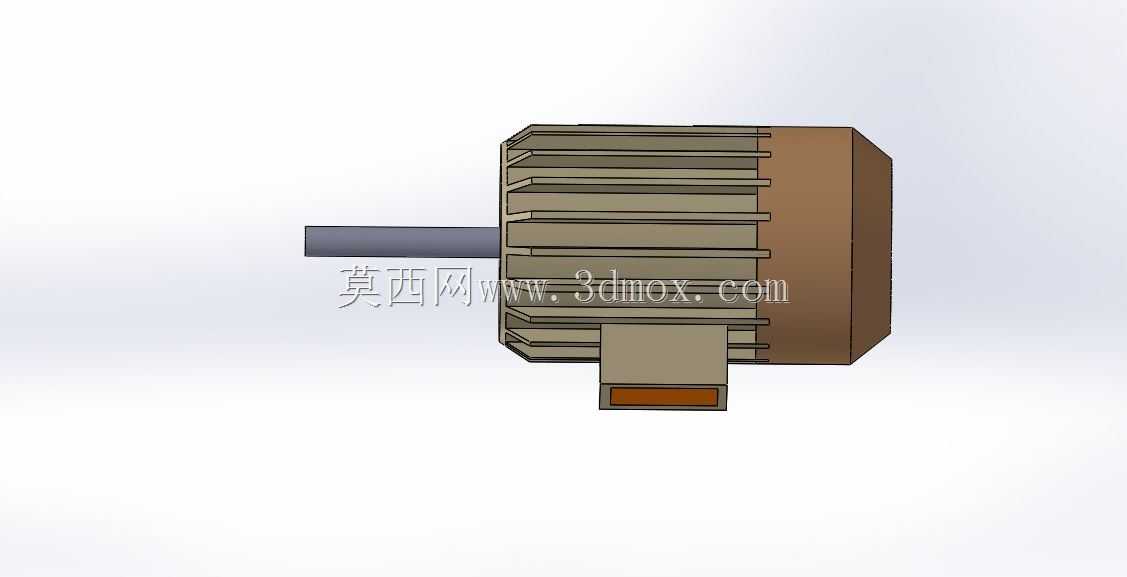

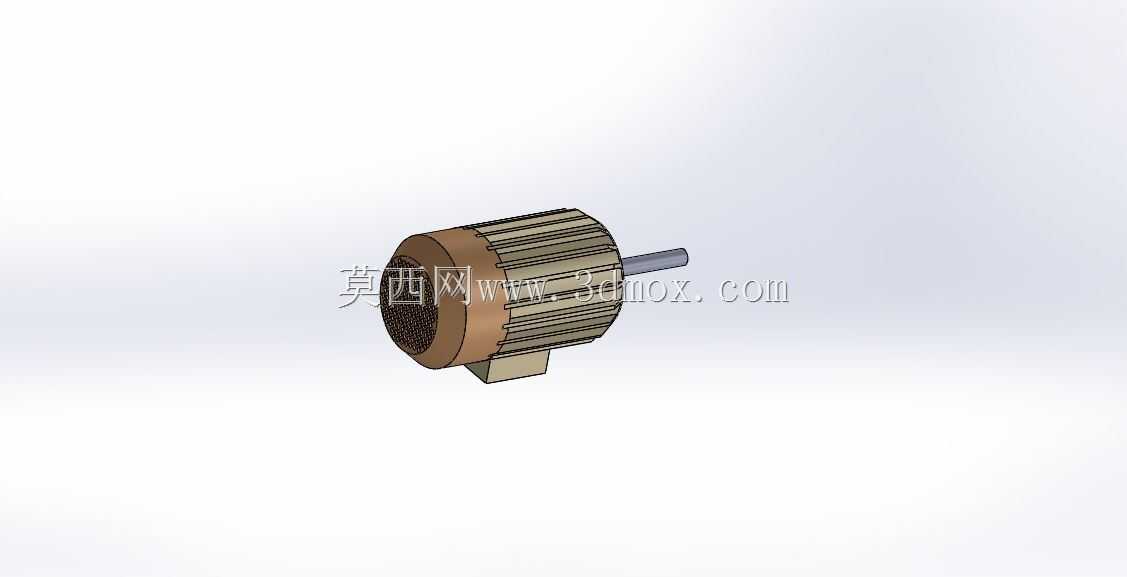

　　这款小型驱动电机的三维结构，是针对小型设备改装场景做的适配化设计，日常在小型输送线改造、桌面自动化设备改装、小型代步工具动力升级、实验台架动力源搭建这类场景里，这类电机的选用频率非常高，很多做设备改装的工程师在做动力单元选型时，都会优先考虑这类结构紧凑、安装适配性强的电机方案。从实际功能来看，这款电机作为动力输出元件，核心作用是将电能转化为旋转机械能，通过伸出的输出轴对接负载端的传动结构，不管是同步带轮传动、齿轮啮合传动还是联轴器直连传动，都能适配常规的传动连接需求，电机本体的散热筋结构沿着机壳周向均匀排布，在持续运行过程中可以通过增大散热面积，把绕组运行产生的热量快速传导到外界空气里，避免长时间高负载运行时出现绕组过热退磁、

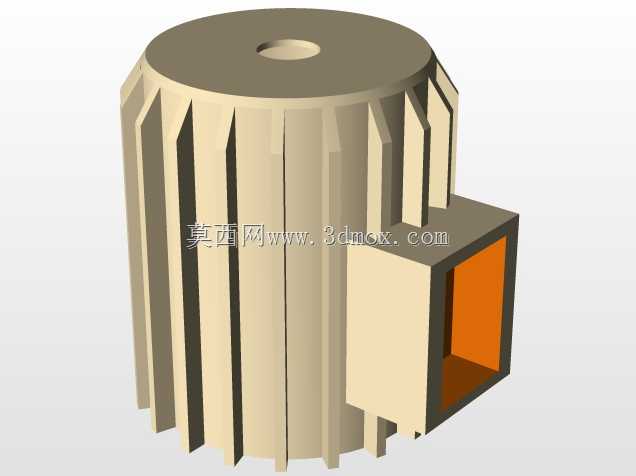

　　绝缘层老化加速的问题，能有效提升设备连续运行的稳定性。在设计思路上，这款电机没有采用复杂的一体化异形机壳结构，而是用了规则的方形接线盒搭配圆柱形散热机壳的组合结构，这种结构设计一方面是降低机壳加工时的装夹难度，常规的车削、铣削设备就能完成机壳的加工工序，不需要定制特殊的成型模具，小批量改装场景下也能快速加工出适配的安装配件；另一方面接线盒布置在机壳侧下方的位置，在实际安装时可以根据布线方向调整接线盒的朝向，不管是设备侧方走线还是底部走线，都能避免线缆过度弯折导致的线芯断裂、绝缘层破损问题，接线盒的出线口做了台阶式的密封结构，常规工况下可以阻挡粉尘、溅水进入接线腔，提升电气连接部分的可靠性。从安装边界和外形尺寸来看，

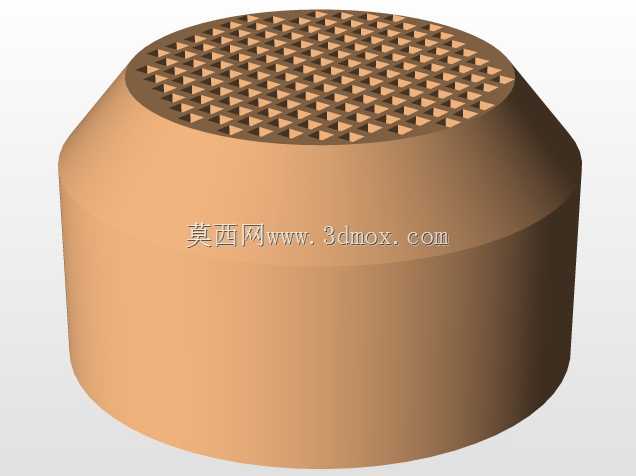

　　这款电机的输出轴直径、轴伸长度都做了通用化的尺寸匹配，能适配市面上多数常规的传动连接件，不需要额外做轴径的二次加工；机壳的安装法兰尺寸也对应了常规的小型电机安装孔位，不管是卧式安装的底脚固定，还是立式安装的法兰对接，都能找到对应的安装基准面，机壳尾部的端盖和主体采用止口定位的配合方式，装配时可以保证定子和转子的同轴度，避免运行过程中出现转子扫膛、运行噪音过大、振动超标的问题。在实际改装场景里，这类电机经常被用来替换原有设备上动力不足、老化损坏的动力单元，因为整体结构的安装尺寸和通用标准件匹配度高，替换时不需要对原有设备的安装机架做大规模的切割、焊接改造，只需要调整对应的连接孔位就能完成安装，能大幅缩短设备改装的停机周期，

　　降低改装的加工成本。另外电机的散热筋高度、排布间距都是按照小功率电机的热负荷计算值设计的，在额定负载运行时，机壳表面的温度可以控制在绝缘等级允许的范围内，不需要额外加装独立散热风扇就能满足常规工况的散热需求，进一步压缩了动力单元的整体占用空间，对于安装空间局促的小型改装设备来说，这种紧凑化的结构设计能大幅提升设备内部的空间利用率，给其他传动、检测元件留出足够的布置空间。在结构细节上，输出轴的轴端做了倒角处理，装配传动件时可以起到导向作用，避免硬敲硬砸导致轴承内圈受力变形，影响轴承的旋转精度和使用寿命；机壳和端盖的连接螺栓孔做了沉台设计，螺栓锁紧后螺栓头不会突出机壳表面，安装时不会和周边的机架、线缆产生干涉，接线盒内部预留了足够的接线空间，三相线缆或者直流供电线缆接入时，有足够的空间完成端子压接、绝缘包扎的操作，不会出现线缆挤压、接线端子虚接的问题。很多做小型设备改装的工程师在选型时，往往会忽略电机的安装边界和周边元件的干涉问题，这款电机的三维结构把所有的安装尺寸、外形轮廓都做了精准的还原，在做整体设备的装配干涉检查时，可以直接导入装配体里验证安装空间是否足够，提前排查出线缆干涉、传动件对接错位、安装孔位不匹配这类问题，避免实际加工装配时出现返工，大幅提升改装设计的效率。
