带2英寸外螺纹塑料刀闸转储阀结构设计

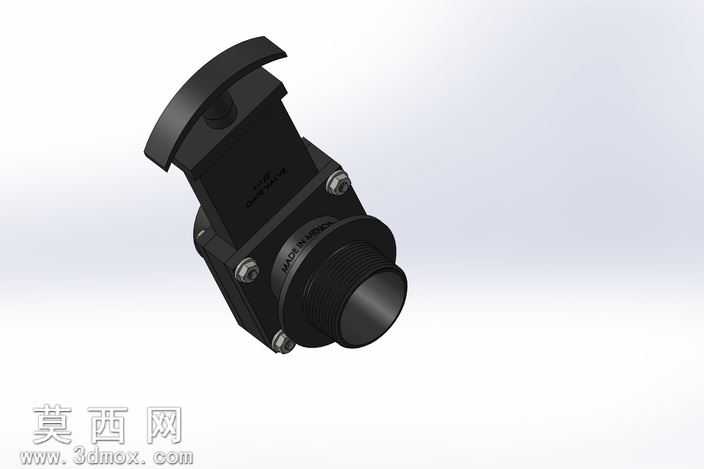

本作品为塑料材质刀闸转储阀三维建模成果，建模阶段依托参数化设计逻辑完成全结构搭建，首先梳理刀闸阀的核心功能逻辑：通过闸板的升降动作实现管路通断控制，适配管道介质转储输送的工况需求。建模过程中优先完成主体壳体的轮廓构建，针对侧部2英寸男性管螺纹结构，严格遵循管螺纹标准参数绘制齿形轮廓，通过螺旋扫描特征生成完整啮合螺纹段，保证螺纹连接的尺寸精度与装配适配性。闸板部件采用带弧度的手柄驱动结构，建模时预留闸板与壳体腔室的滑动配合间隙，避免运动干涉；壳体两侧的紧固螺栓采用标准件参数化调用，螺栓孔位与壳体安装凸台的同轴度经过严格校准，保证装配后密封面的贴合度。材质渲染阶段，主体塑料部件采用哑光黑色工程塑料材质，调整材质的粗糙度、反光度参数还原硬质PVC或增强尼龙的真实质感，金属螺栓部件赋予镀锌金属材质，通过环境光遮蔽效果突出螺栓与壳体的装配层次，螺纹段添加细微的加工纹理提升真实感。结构设计上，该阀采用直通式流道设计，减少介质流经时的阻力损失，闸板密封面与壳体密封座采用贴合式结构，适配低压流体转储的密封需求；手柄的握持弧度经过人机工程优化，扳动操作时受力均匀，无需额外辅助工具即可完成开闭动作。整体建模过程中对所有配合面进行了干涉检查，确认闸板全行程升降过程中无结构碰撞，各部件的壁厚均匀性经过质量属性校验，避免塑料成型时出现缩痕缺陷，装配关系完全符合实际阀门的组装逻辑，可直接用于装配演示、工况模拟以及后续的工程图导出工作。
