手轮式截止调节阀门三维结构设计

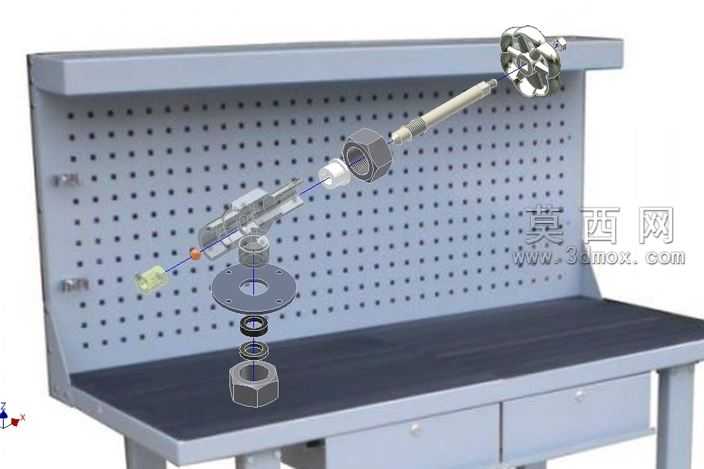

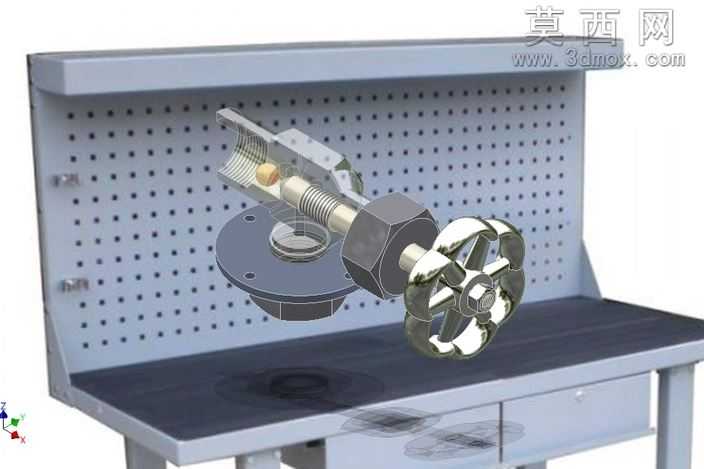

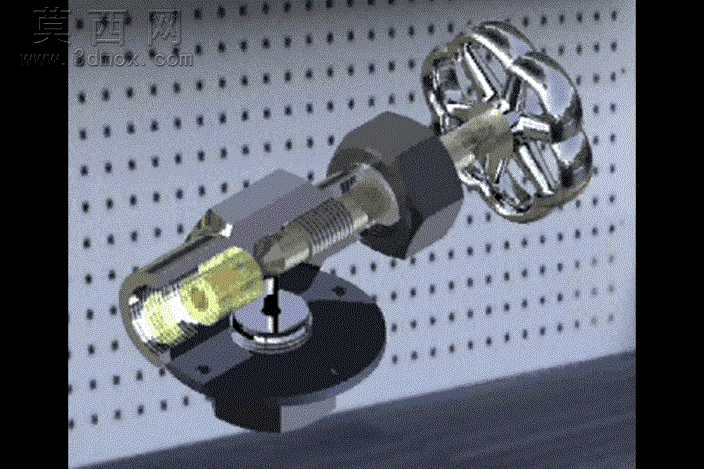

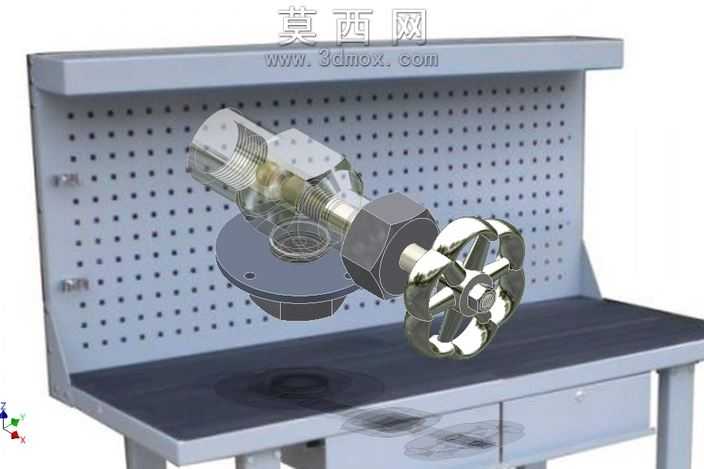

本作品为手轮驱动式截止调节阀门的三维建模设计成果，建模过程依托三维参数化设计软件完成，全程遵循机械设计规范与阀门行业通用结构标准，完整还原了该类阀门的全部装配结构与细节特征。建模阶段首先梳理阀门的核心组成逻辑，将整体结构拆分为手轮操作组件、阀杆传动组件、阀芯密封组件、阀体基座组件、连接锁紧组件五大模块，逐一对单个零件进行参数化草图绘制与特征建模，确保各零件的尺寸公差、配合间隙符合实际工业生产的装配要求。手轮部分采用镀铬金属材质设定，建模时还原了轮辐的镂空结构与边缘的防滑圆弧过渡，通过曲面倒角工具处理所有棱边，避免生硬直角，还原真实手轮的握持操作质感；阀杆部分采用梯形传动螺纹结构，建模时精准绘制螺纹牙型与导程参数，还原阀杆升降调节的运动逻辑，材质设定为调质不锈钢，通过金属材质的粗糙度参数调整，表现阀杆表面的精加工金属光泽。阀芯与阀座密封部位重点还原了密封面的锥面贴合结构，建模时严格保证密封面的同轴度与贴合角度，确保虚拟状态下的密封逻辑成立，密封件材质设定为丁腈橡胶，通过半透明哑光材质参数表现橡胶件的质感。阀体部分采用锻钢材质设定，建模时还原了阀体的流道腔体结构、端部连接螺纹与安装底座的定位孔特征，内壁流道做圆弧过渡处理，符合流体输送的流道设计要求，阀体表面做喷砂氧化的质感表现，还原工业阀门的外观特征。连接螺母与锁紧垫片等标准件均按照国标参数建模，还原六角面的棱角与垫片的防滑齿结构。装配阶段通过同轴、重合、螺旋配合等约束关系完成整体装配，还原手轮旋转带动阀杆升降、实现阀门开度调节与通断控制的运动逻辑，渲染阶段采用工业产品展示的布光方案，通过主光源、辅助光源与环境光的搭配，突出金属零件的反光质感与不同材质的视觉差异，背景采用工业常用的洞洞板展示场景，增强作品的真实工业氛围感，整体模型结构完整，细节丰富，可用于阀门结构教学、产品展示、装配模拟等多种场景。
