泽尼特DN65规格阀式探头结构设计

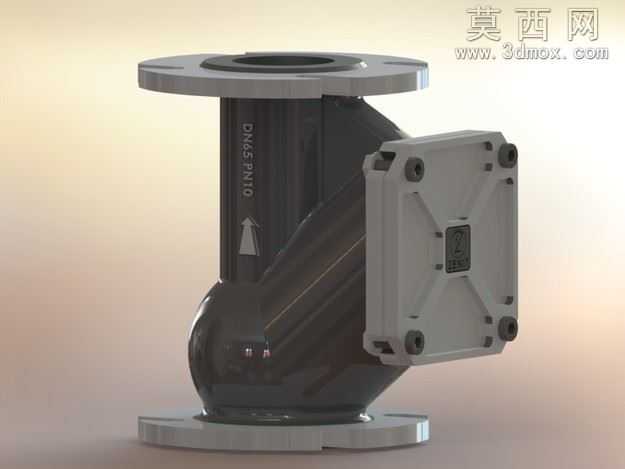

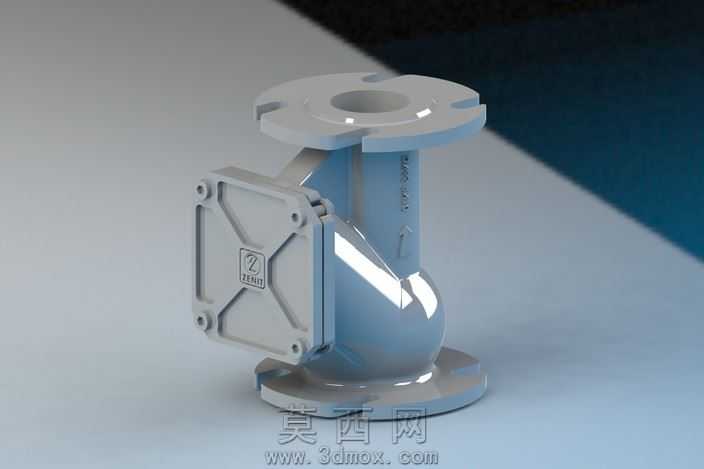

本作品为DN65通径规格的阀式探头三维建模设计，整体采用SolidWorks完成全参数化建模，建模过程严格遵循管路阀件的通用设计规范，兼顾结构合理性与实际装配可行性。模型构建阶段首先以通径尺寸为基准，完成上下法兰连接端的参数绘制，法兰端严格匹配DN65对应的管路连接尺寸，预留标准螺栓孔位，保证与同规格管路的适配性。主体流道部分采用流线型曲面建模，通过放样、曲面剪裁等特征命令构建平滑过渡的流道腔体，减少流体经过时的阻力损失，流道内壁做连续曲面处理，避免出现直角转折造成的流体滞留或紊流问题。侧置的检测模块安装腔体采用一体化结构设计，与主体流道通过加强筋结构做刚性连接，加强筋采用对称式三角布局，在不额外增加过多壁厚的前提下提升整体结构强度，避免安装或使用过程中出现应力集中导致的结构变形。模型的阀控联动结构做了完整的装配约束还原，包含阀瓣、转轴、密封面、连接支架等细节部件，各活动部件之间预留合理的装配间隙，还原实际产品的动作逻辑。渲染阶段采用金属哑光材质模拟阀体的铸钢本体，密封面位置赋予高光金属材质区分密封结构，侧置的安装盒体采用磨砂工程塑料材质，通过不同材质的粗糙度、反光度参数差异，清晰区分不同功能的结构部件。整体模型的细节还原到位，包含阀体表面的标识刻印、安装孔的倒角处理、连接部位的密封槽结构，所有特征均采用可编辑的参数化特征构建，可根据实际使用需求调整通径、安装尺寸、壁厚等参数，可用于阀式探头的结构验证、装配干涉检查、产品展示渲染以及生产加工前的图纸输出参考，设计过程充分考虑了工业现场的安装使用场景，兼顾结构强度、流体性能与装配便利性。
