剖视结构燃气轮机叶片装配三维设计

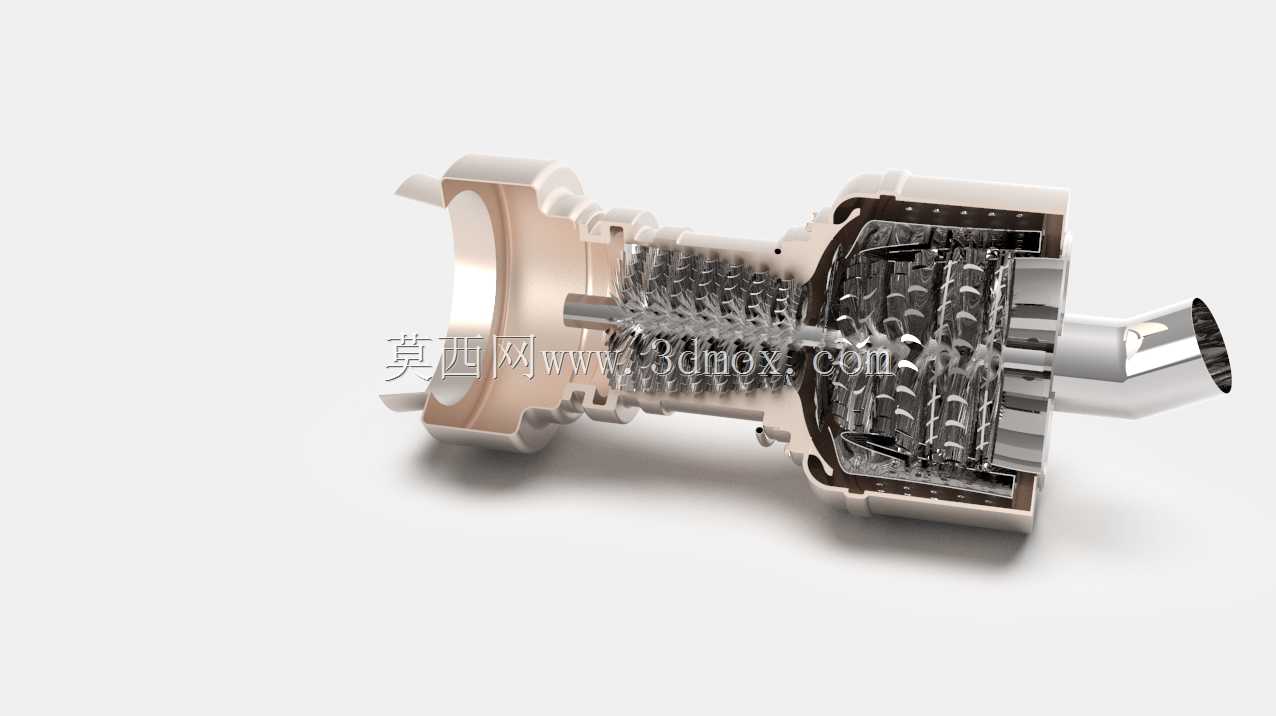

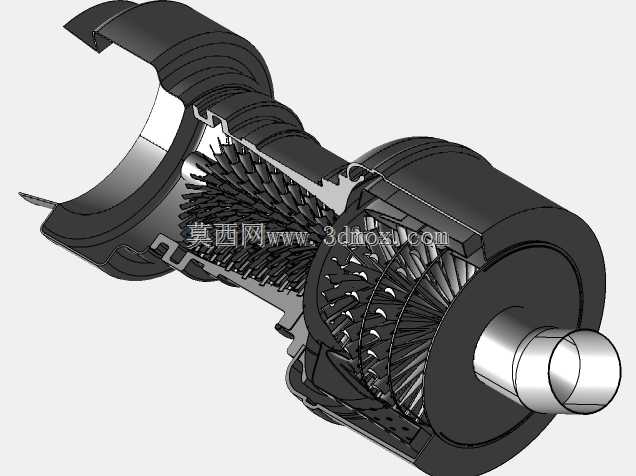

　　在分布式能源、工业驱动、航空推进等场景中，燃气轮机始终是核心动力输出单元，其性能直接决定整套动力系统的效率上限，而叶片作为燃气轮机的核心做功部件，设计合理性直接影响整机的气动效率、运行寿命与维护成本。本次设计的燃气轮机结构，采用全剖视的呈现形式，完整还原了压气机段、燃烧室段、涡轮段的内部装配关系，所有叶片均为独立参数化建模后完成总装，可直接用于结构原理展示、装配干涉校验、气动性能初步仿真等工程场景。

　　从实际应用场景来看，这类中小功率等级的燃气轮机结构，可适配小型分布式发电站的动力核心、工业管线压缩机的驱动单元、小型船舶的主动力源，也可作为高校热能与动力工程专业的教学演示模型，帮助学习者直观理解燃气轮机的气流路径、能量转换过程与部件配合逻辑。在实际设备运行中，空气从进气端进入压气机段，经多级动叶与静叶的逐级压缩提升压力后进入燃烧室，与燃料混合燃烧形成高温高压燃气，随后燃气冲击涡轮段叶片带动转子旋转，将热能转化为旋转机械能，一部分机械能用于驱动压气机持续工作，剩余部分通过输出轴对外输出动力，整套能量转换过程的效率，很大程度上取决于叶片的叶型设计与级间配合精度。

　　设计过程中，首先针对每一级叶片的气动需求完成单独的叶型参数化构建，压气机段叶片采用渐缩型叶身设计，适配逐级压缩的气流参数变化，叶根采用燕尾型榫头结构，与轮盘上的榫槽精准配合，保证高速旋转下的连接强度与定位精度，同时预留合理的热膨胀间隙，避免高温工况下叶片与轮盘因热变形出现卡滞；涡轮段叶片因为直接接触高温燃气，叶身设计有内部冷却流道的预留结构，叶根采用枞树型榫头结构，可承受更大的离心载荷与热冲击，每一片叶片的安装角均根据级间气流速度三角形做了针对性调整，保证气流以最优攻角进入下一级，减少流动损失。

　　整体装配阶段，先完成转子轴的基准定位，将各级压气机轮盘、涡轮轮盘依次通过热装工艺配合到转子轴上，保证轮盘与轴的同轴度公差控制在合理范围内，避免高速旋转时出现过大的振动；随后将各级叶片依次装配到对应轮盘的榫槽中，每一级叶片装配完成后都做周向定位校验，保证叶片在轮盘上的周向分布均匀，单级叶片的质量差控制在动平衡允许的范围内，减少转子运行时的不平衡量；之后装配静叶持环与机匣部分，静叶与机匣采用过盈配合加定位销的固定方式，保证静叶与动叶之间的轴向间隙、径向间隙符合设计要求，间隙过大会导致气流泄漏降低效率，间隙过小则可能在运行中因热膨胀、转子振动出现动叶与静叶的碰磨，造成部件损坏。

　　从安装边界来看，该结构的进气端采用法兰连接结构，可直接对接进气道与空气过滤装置，法兰的螺栓孔分布、密封面尺寸均符合通用中小功率燃气轮机的接口标准，无需额外做转接结构即可完成配套安装；排气端同样采用标准法兰接口，可对接排气管道、余热回收装置等后续配套设备；输出轴端采用渐开线花键连接结构，可适配不同类型的负载连接需求，无论是对接发电机、压缩机还是其他旋转负载，都能保证扭矩传递的可靠性与对中精度。整体结构的径向尺寸与轴向长度均按照中小功率燃气轮机的常规安装空间设计，可适配标准的机组安装底座，底座安装孔的位置预留了通用的安装调节余量，方便现场安装时的对中调整。

　　在结构细节处理上，机匣部分采用剖分结构设计，方便日常检修时的拆解与叶片更换，无需将整台机组从安装底座上吊离即可完成易损部件的检查与更换，降低后期维护的工作量与成本；转子轴的支撑位置设计有标准的轴承安装位，可适配滑动轴承或滚动轴承的安装需求，轴承位的尺寸公差、表面粗糙度均按照旋转机械的通用设计标准设定，保证轴承装配后的运行精度与使用寿命；燃烧室部分的结构预留了燃料喷嘴、点火装置的安装接口，可根据不同的燃料类型适配对应的喷嘴结构，无论是天然气、柴油还是其他气体燃料，都能通过更换喷嘴实现适配，提升结构的通用性能。

　　从设计验证的角度，该结构的所有配合面均做了干涉检查，不存在静态装配干涉问题，叶片的叶型曲面均做了连续性校验，保证曲面光滑无突变，可直接导入流体仿真软件做气动性能计算，也可导入有限元分析软件做叶片的离心应力、热应力分析，为后续的性能优化、结构改进提供基础模型支撑。对于刚接触燃气轮机结构设计的工程师而言，该模型可直观展示燃气轮机的内部结构组成、部件配合关系，帮助理解不同部件的功能作用与设计要点，避免在实际设计中出现结构布局、配合公差选择上的常识性错误；对于设备选型人员而言，可通过该模型直观了解中小功率燃气轮机的结构尺寸、接口形式，提前规划安装空间与配套设备的对接方案，减少现场安装时的适配问题。
