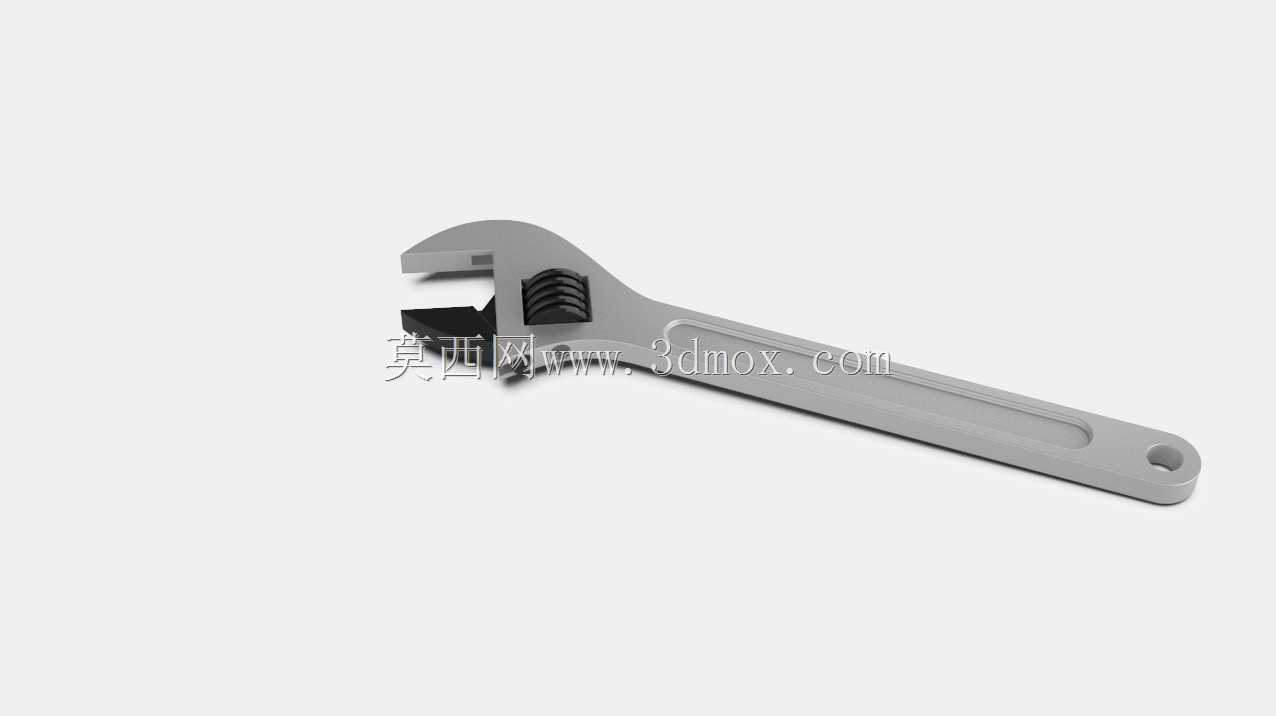

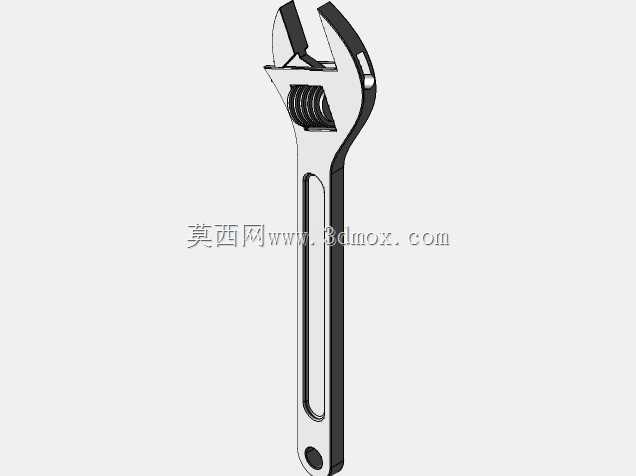

可调式活动扳手三维结构设计

　　在设备运维、机械装配、五金维修等各类现场作业场景中，可调式活动扳手是一线作业人员随身携带的核心手动工具之一，它无需搭配多组固定尺寸的呆扳手，即可覆盖一定范围内的不同规格螺栓、螺母的拆装需求，尤其适合现场工况复杂、紧固件规格不统一的作业场景，比如户外设备抢修、家装水电施工、小型机械装配调试等场景，能大幅减少工具携带数量，提升作业效率。这款可调活动扳手的结构设计围绕实际作业的受力需求展开，整体分为固定钳身、活动钳口、调节蜗杆、手柄四个核心部分，固定钳身与手柄为一体化结构，保证整体受力时的结构强度，避免大扭矩作业时出现钳身断裂的风险。活动钳口与固定钳身的导轨槽采用间隙配合设计，既保证钳口可以沿导轨顺畅滑动调节开口尺寸，

　　又能控制配合间隙在合理范围，避免夹持紧固件时出现晃量、打滑的问题，调节蜗杆与活动钳口底部的齿条啮合，转动蜗杆即可实现开口尺寸的连续调节，蜗杆的齿形参数经过匹配设计，调节时阻尼感适中，不会出现太松导致开口自行移位、太紧导致调节费力的问题，同时蜗杆两端的限位结构可以避免调节超出行程时活动钳口脱落。从外形尺寸与安装边界来看，这款扳手整体长度适配常规手动作业的力臂需求，手柄部分的长度设计兼顾了扭矩输出与便携性，既可以满足常规M6到M24规格紧固件的拆装扭矩要求，又不会因为长度过长导致狭小空间内无法操作；钳头部分的厚度控制在合理范围，能适配多数设备上紧固件周围的操作空间，避免因为钳头过厚无法伸入狭窄位置作业；手柄末端的挂孔设计，

　　方便作业时将扳手挂在工具架或者安全绳上，防止高空作业时工具坠落。设计过程中针对受力集中的位置做了结构优化，固定钳口与活动钳口的夹持面做了防滑齿设计，齿形的角度与深度经过考量，既能保证夹持紧固件时的咬合力，减少打滑磨损螺栓棱角的概率，又不会因为齿形过深导致紧固件表面出现过度压痕；钳身与手柄衔接的位置做了圆弧过渡处理，避免应力集中导致大扭矩作业时出现断裂风险，手柄表面的凹槽设计既可以提升握持时的摩擦力，减少手滑的概率，又能在保证结构强度的前提下适当降低整体重量，减轻长时间携带作业的负担。在实际使用场景中，这款扳手可以应对不同工况的需求，比如日常家用维修时拆装水管、家具螺栓，工厂设备维护时拆装设备护板、紧固件，

　　汽修场景中辅助拆装不同规格的螺母，相较于固定尺寸的扳手，它的可调特性让它在面对规格不明的紧固件时也能快速适配，不需要反复更换工具。设计时也考虑了不同作业场景的操作边界，钳口的最大开口尺寸覆盖了常用紧固件的规格范围，最小开口可以适配小尺寸的螺栓，调节刻度可以辅助作业人员快速判断开口尺寸，提升调节效率；整体结构没有多余的复杂零件，后期维护也十分方便，当蜗杆或者活动钳口出现磨损时，可以快速拆解更换，延长工具的整体使用寿命。从结构建模的角度来看，各个零件的配合公差经过合理设定，活动部件的运动行程没有干涉，钳身的壁厚分布符合受力需求，受力较大的钳口位置壁厚适当增加，手柄位置在保证强度的前提下做了减重设计，整体结构的受力路径清晰，作业时施加在手柄上的扭矩可以顺畅传递到钳口位置，不会出现局部应力过大导致的结构失效问题。
