V型六缸内燃动力总成结构展示

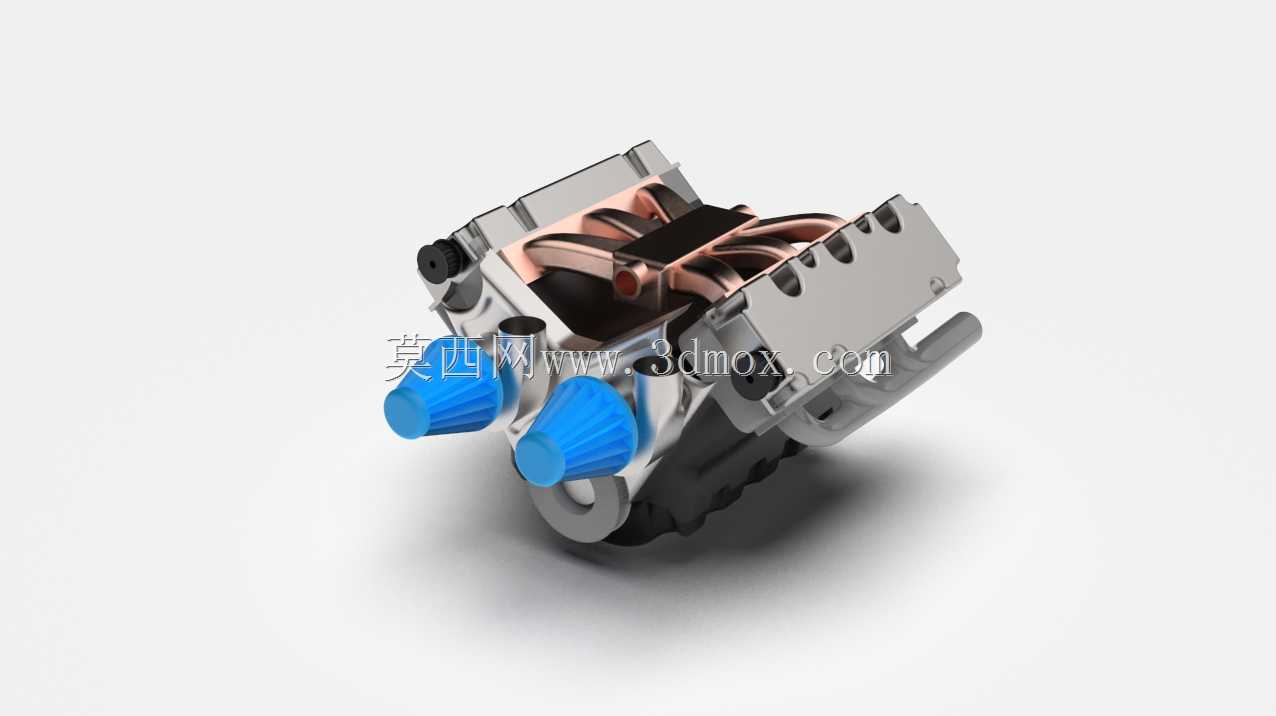

　　在乘用车动力配套、小型工程机械动力单元、教学实训教具开发等场景中，V型六缸动力结构的应用覆盖了从民用代步设备到工业作业装备的多个领域，这类动力单元凭借六缸交替做功的平顺性优势，在中高端动力输出场景中始终占据稳定的应用份额。这套V6动力结构的设计，完全围绕实际装机的功能需求展开，没有冗余的装饰性结构，所有零件的配合关系都严格遵循内燃机的工作逻辑。从结构布局来看，采用60度夹角的V型缸体排布，相比直列六缸结构大幅缩短了整机的轴向长度，能够适配更紧凑的动力舱安装空间，同时降低了整机的重心高度，对于搭载该动力的设备来说，能有效优化整体的配重平衡，减少运行过程中的振动传递。

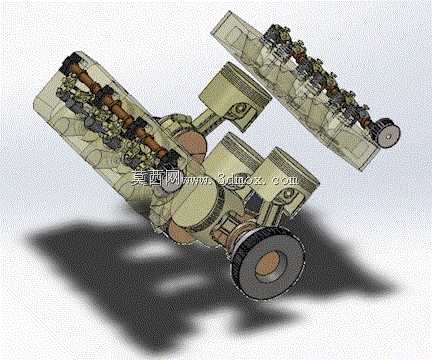

　　整套结构的核心做功单元围绕曲柄连杆机构展开，六个活塞分为两列对称布置在两侧缸体内，每个活塞通过活塞销与连杆连接，连杆下端共同挂载到同一根曲轴的曲柄销上，曲轴的主轴颈通过缸体上的主轴承座实现定位支撑，做功冲程中燃气推动活塞做直线往复运动，通过连杆将直线运动转化为曲轴的旋转运动，最终通过曲轴后端的飞轮端将动力向外输出。设计过程中，每个活塞的环槽结构、连杆的大小头配合尺寸、曲轴的平衡块配重都经过匹配校核，保证六个气缸的做功顺序交替衔接，避免动力输出出现间断，同时平衡往复运动产生的惯性力，降低整机运行的振动幅度。

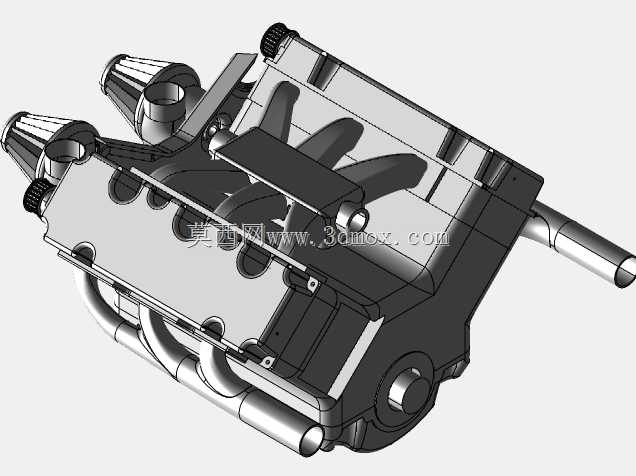

　　两侧的缸盖结构集成了进排气道的布置空间，对应每个气缸的位置预留了气门组件的安装位，能够实现进气、压缩、做功、排气四个冲程的精准配气，缸体内部预留了冷却水道与润滑油道的走形空间，实际装机时可以通过冷却液循环带走做功产生的高温，通过压力润滑油路为所有运动摩擦副提供润滑，减少零件磨损。从安装边界来看，整机的安装定位点分布在缸体两侧的机脚位置，对应的安装孔位间距、孔径尺寸都匹配常规动力舱的安装标准，动力输出端的法兰尺寸适配通用的传动系统连接接口，不需要额外做转接改型就能直接对接变速箱、传动箱等后续动力传递部件。

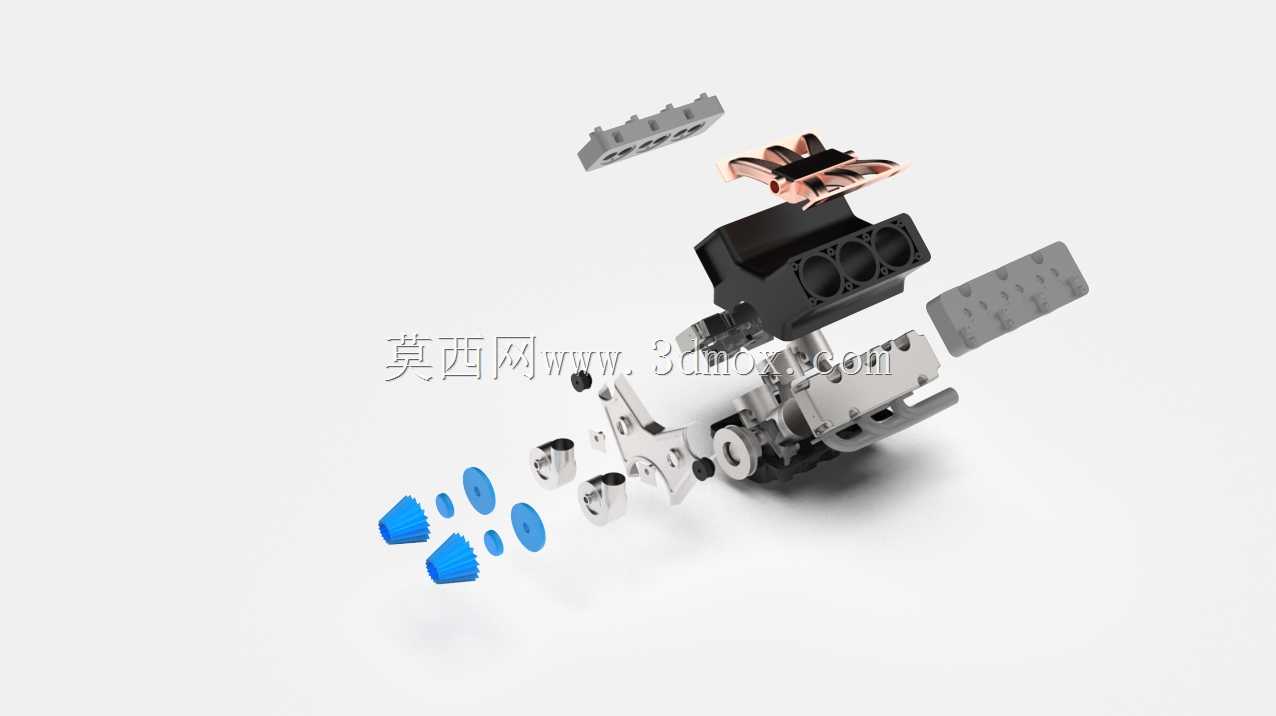

　　在教学实训场景中，这套剖视展示的结构能够让学习者直观观察到内燃机内部的零件配合关系，理解曲柄连杆机构的运动逻辑、配气机构的工作时序，相比平面原理图更具实操参考价值；在产品正向开发场景中，这套完整的分零件设计结构可以作为方案验证的基础，针对不同的动力输出需求调整缸径、冲程、压缩比等参数，快速衍生出适配不同功率需求的动力单元变体。整套结构的所有运动部件都做了干涉校核，曲轴旋转过程中连杆不会与缸体内壁、相邻运动件发生碰撞，活塞在上止点、下止点位置时都预留了合理的安全间隙，避免运行过程中出现撞缸、卡滞等故障，所有配合面的公差设定都满足实际量产加工的工艺要求，不存在无法落地加工的理想化结构。
