机加工用固定式工件夹持虎钳结构模型

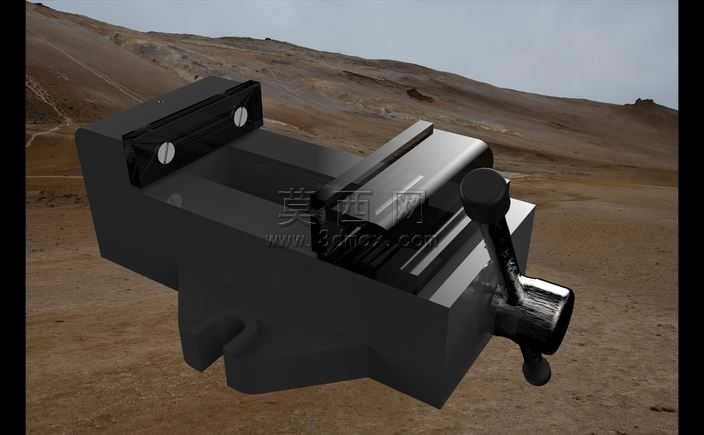

本模型为机加工场景常用的固定式工件夹持虎钳三维结构，建模阶段采用参数化特征构建逻辑，先以基准坐标系定位虎钳底座的安装基准面，通过拉伸凸台命令生成带安装定位槽的底座主体，底座两侧的安装孔采用异型孔向导特征精准生成，匹配标准紧固件的装配尺寸要求。建模过程中对活动钳身、固定钳口、丝杆传动副、操作手柄等核心部件逐一进行独立零件建模，再通过装配约束完成整体组装：固定钳口与底座采用重合、同轴心约束锁定相对位置，活动钳身与底座导轨面添加平行、滑动配合约束模拟真实的滑移行程，传动丝杆与活动钳身的螺母座添加螺旋配合约束，还原丝杆转动带动钳身开合的传动逻辑，操作手柄与丝杆端部添加同轴心、锁定约束，还原手柄驱动丝杆的操作结构。材质与渲染阶段，为虎钳整体金属部件赋予哑光铸铁材质，调整材质的粗糙度、金属度参数还原普通机加工虎钳的铸铁表面质感，钳口位置的防滑齿面单独赋予稍高粗糙度的金属材质，突出齿面的防滑结构特征，操作手柄的握持部位添加深色哑光漆材质，区分金属加工面与操作握持面的视觉差异。渲染阶段采用荒漠户外环境HDR贴图作为环境光源，调整主光源角度模拟自然侧光效果，突出虎钳各部件的结构轮廓与装配关系，添加柔和的接触阴影增强模型的立体感与真实感。设计思路上还原了传统机用虎钳的核心功能结构，保留了底座的安装定位结构、钳口的平行夹持面、丝杆的自锁传动特性，所有配合间隙参考工业级虎钳的实际装配公差设置，既保证模型外观与真实虎钳一致，也完整还原了各部件的运动逻辑，可用于工装夹具结构演示、机加工场景搭建、机械原理教学等场景使用，模型各零件可单独拆分编辑，方便后续进行结构修改、工程图导出或运动仿真操作。
