传感器配套塑料安装固定壳体结构

　　这款塑料壳体是面向工业传感检测场景开发的配套安装承载部件，日常在自动化产线的工位检测、设备运行状态监测、物流分拣的到位识别场景中都能见到这类结构的应用，核心作用是为内置的传感检测元件提供防护与安装定位，隔绝生产现场的粉尘、切削液飞溅、轻微外力磕碰对内部敏感元件的影响，同时保证传感元件的检测窗口位置精准对齐被测对象，避免因壳体偏移导致检测信号失准。

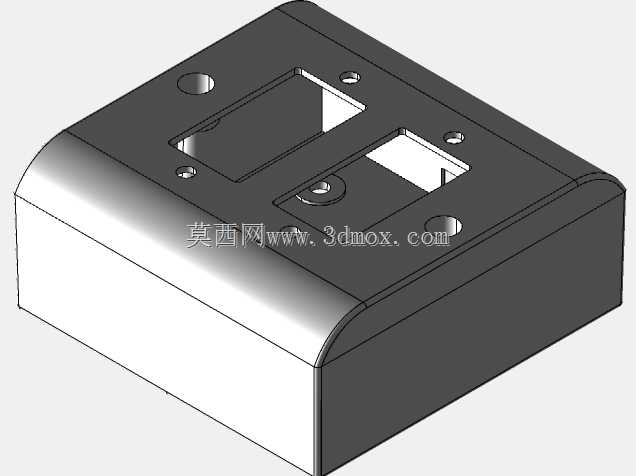

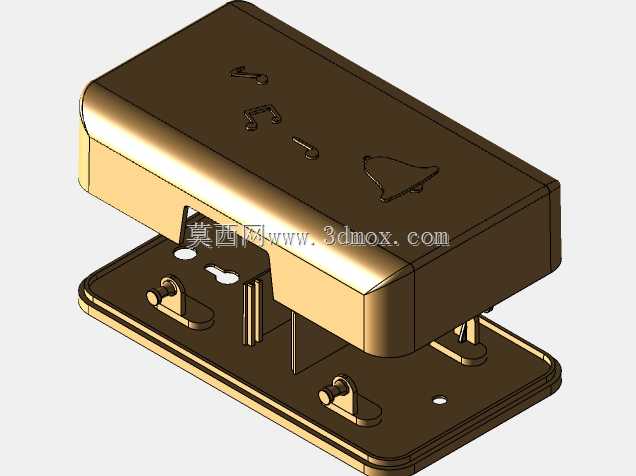

　　从结构设计逻辑来看，壳体采用上下扣合的分体式结构，下半部分为等壁厚的盒型主体，上半部分为带弧形过渡边的安装面板，弧形边的设计并非单纯的外观处理，一方面是消除注塑成型时的尖锐棱角应力集中，降低壳体在高低温交变环境下出现边角开裂的概率，另一方面也能减少现场布线时线缆被棱角剐蹭破损的风险，适配车间复杂的布线走线需求。上层面板预留的两个矩形开口，分别对应两类不同检测方向的传感元件安装位，开口尺寸严格匹配对应传感头的外形公差，单边预留0.1mm的装配间隙，既保证传感头安装后不会出现晃动，也不会因为间隙过小导致装配时卡滞压损元件。

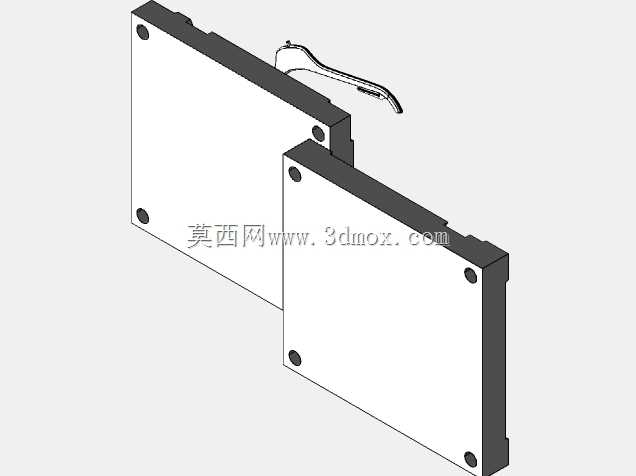

　　面板上分布的四个圆形沉孔是壳体的安装固定孔位，沉孔深度设计为刚好容纳M3盘头螺丝的头部高度，安装后螺丝头部不会突出面板表面，避免突出部分剐蹭现场的移动部件或者操作人员。孔位的位置度公差控制在±0.05mm以内，保证壳体固定到设备安装支架上时，内部传感元件的检测中心与预设检测点的偏差在允许范围内，不需要反复调整安装位置就能达到检测精度要求。壳体的侧壁厚度均匀控制在2mm，符合ABS或者PC工程塑料的注塑成型工艺要求，避免壁厚不均导致的缩痕、翘曲变形问题，壳体内部预留有两条对称的定位筋条，筋条高度1.2mm，用于卡合内部的PCB安装板，不需要额外打螺丝就能实现电路板的固定，减少装配工序的零件数量，提升组装效率。

　　在安装边界方面，这款壳体的整体长宽尺寸控制在80mm*60mm范围内，整体高度不含安装突出部分为35mm，属于紧凑型的传感配套壳体，能够适配大部分设备侧装、支架吊装的狭小安装空间，不需要为了安装壳体额外扩大设备的预留安装位。壳体下边缘预留有1mm宽的密封胶条安装槽，当应用在多粉尘、有喷淋的潮湿工况时，可以在槽内嵌入适配尺寸的发泡硅胶密封条，上下壳体扣合后能够达到IP54的防护等级，满足大部分工业现场的防护需求。壳体的两个矩形检测窗口边缘做了0.2mm的倒角处理，避免传感头装入时边缘的飞边刮伤传感头的光学镜片或者感应面，同时窗口内侧预留有0.5mm的台阶位，用于粘贴防尘透明片，在不影响检测信号穿透的前提下，进一步阻挡粉尘进入壳体内部。

　　从实际使用的适配性来看，这款壳体的结构设计兼顾了注塑生产的工艺性与现场安装的实用性，没有多余的冗余结构，所有的结构特征都服务于元件防护、安装定位、装配便捷这几个核心需求。在做结构选型时，只要确认内部传感元件的整体尺寸不超过壳体内腔的净空尺寸，安装孔位与设备预留支架的孔位对齐，就可以直接选用，不需要再做额外的结构修改。壳体的弧形侧边设计也让整体结构在安装后不会有突兀的突出棱角，在人员经常走动的设备旁安装时，也不会因为磕碰造成人员划伤或者壳体损坏。内部的定位筋条同时也起到了加强筋的作用，能够提升上层面板的结构强度，即使面板受到垂直方向的100N以内的外力按压，也不会出现明显的变形，避免压迫内部的电路板或者元件导致焊点脱落、元件移位。
