扁平式直线驱动马达结构设计方案

　　做设备结构选型的时候，很多窄空间安装场景下，常规圆柱型马达的径向尺寸往往会成为布局瓶颈，这类扁平结构的直线驱动马达，就是专门针对这类安装边界受限的工况做的结构优化。从实际应用场景来看，这类马达常被用在精密检测设备的位移调节工位、小型自动化模组的滑台驱动、光学仪器的对焦调节机构里，尤其是设备内部安装空间的轴向厚度被严格限制，同时又需要稳定直线输出推力的场景，这种双扁平块配合滑动输出端的结构，比传统旋转马达加丝杠的传动方案节省至少40%的安装空间。

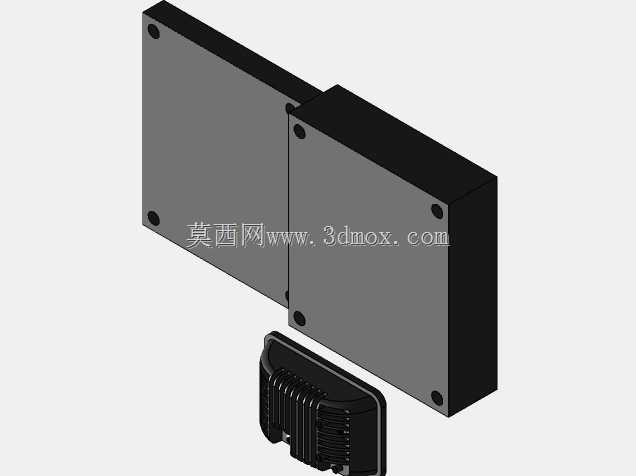

　　从功能特性上看，这款马达的主体采用两个对称布置的扁平定子块结构，定子外壳做了黑色硬质阳极氧化处理，四个角预留了沉头安装孔，安装时可以直接通过内六角螺丝从正面锁附在设备安装板上，不需要额外设计马达安装座，减少了装配环节的公差累积。滑动输出端采用带散热鳍片的滑块结构，鳍片的排布方向和滑块运动方向平行，既可以在滑块往复运动时通过气流带走线圈工作产生的热量，又能增强滑块本身的结构刚性，避免长行程运动时出现输出端偏摆。定子块和滑块之间的配合面做了高精度研磨处理，配合内置的直线导轨结构，运动重复定位精度可以控制在0.02mm以内，满足大部分精密调节工位的精度要求。

　　设计思路上，这款马达没有采用传统马达的中心轴输出结构，而是将驱动线圈和磁轨分别布置在两个扁平定子块的相对面，滑块夹在两个定子块之间，通过双边磁吸力平衡抵消滑块受到的侧向力，这样一来滑块运动时受到的侧向载荷被均匀分散到两侧的导轨面上，不会出现单边导轨磨损过快的问题。安装边界方面，单块定子的厚度控制在18mm，两块定子拼接后的总宽度为72mm，定子主体长度为120mm，滑块伸出后的最大总长度为165mm，安装孔的孔位间距为长方向108mm、宽方向60mm，沉头孔适配M4规格的内六角安装螺丝，安装时只需要在安装板上对应位置打4个通孔，就可以完成马达主体的固定，不需要额外预留避让圆柱马达的圆形沉孔，对安装板的加工要求更低。

　　在实际选型适配的时候，需要注意滑块的负载安装面位于滑块前端的平面，安装负载时锁附螺丝的深度不能超过6mm，避免螺丝顶到滑块内部的线圈结构造成损坏。滑块的额定行程为40mm，最大输出推力可以达到12N，适合驱动小型检测探头、遮光挡板、调节挡块这类轻负载部件，不适合用来驱动大质量的滑台或者需要大推力的冲压类工位。另外这款马达的出线端位于滑块尾部，布线的时候需要预留足够的弯曲半径，避免滑块往复运动时线材被反复弯折造成断线，建议搭配坦克链做线材防护，提升长期运行的可靠性。

　　从结构建模的角度来看，这款马达的所有安装孔位、配合尺寸都做了参数化关联，在做设备整体装配的时候，可以直接调用这个模型调整安装位置，不需要重新绘制马达的外形轮廓，能大幅缩短结构设计阶段的建模时间。模型里的各个零件都做了独立的实体拆分，定子外壳、内部磁轨、滑块主体、散热鳍片、安装孔位都可以单独选中编辑，要是需要做定制化修改，比如调整定子长度适配更长的行程需求，只需要拉伸定子主体的长度，同步调整磁轨和线圈的长度参数就可以快速衍生出不同行程的型号，不需要从零开始重构模型。
