啮合式同轴齿轮轴传动组件结构设计

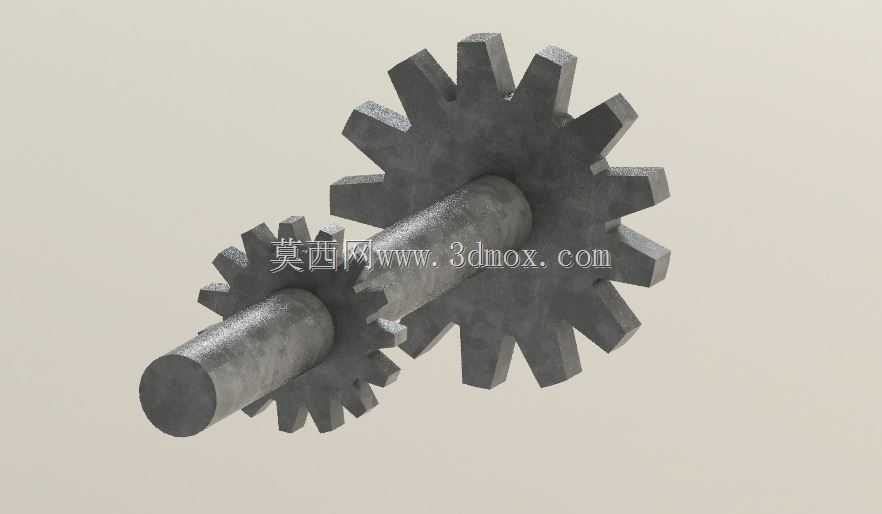

　　这套齿轮轴传动组件，核心是两根集成了直齿圆柱齿轮的阶梯轴，属于机械传动系统里最基础也最常用的定比传动构件，日常在小型精密传动工位、仪表内部动力传递、轻载自动化执行机构里都能见到这类结构的应用。不同于分体式齿轮与轴的装配结构，集成式齿轮轴把齿轮轮齿直接加工在轴体上，省去了键连接、过盈装配的工序，也避免了装配间隙带来的传动回差，在对传动精度有要求的小扭矩传递场景里优势非常明显。从结构设计逻辑来看，两根轴的轴径做了差异化匹配，大齿轮对应的轴段直径更大，小齿轮对应的轴段直径更小，一方面是匹配不同齿数齿轮的齿根圆尺寸，保证轮齿加工时的结构强度，避免齿根位置和轴肩出现应力集中的锐角；另一方面轴径的阶梯差本身就可以作为轴向定位的基准面，

　　装配时轴承、隔套可以直接抵靠在轴肩上，不需要额外加工定位卡槽，简化了零件加工的工序步骤。齿轮部分采用标准直齿圆柱齿轮齿形，啮合侧隙控制在轻载传动的合理区间，既不会因为侧隙过小出现运转卡滞、齿面磨损加剧的问题，也不会因为侧隙过大导致正反转切换时出现明显的空程误差，适配传感器内部、小型检测仪表这类需要频繁换向、传递运动精度要求高于扭矩传递要求的场景。实际安装时，两根轴的中心距需要严格匹配两齿轮的分度圆半径之和，轴的两端预留的光轴段是轴承安装位，通常适配微型深沟球轴承，安装边界需要保证两轴的平行度公差控制在0.02mm以内，否则会出现齿面偏载、运转噪音增大、轮齿局部磨损过快的问题。轴的端面没有设计额外的联轴器连接结构，

　　说明这套组件本身是作为设备内部的一级传动副，动力从其中一根轴的输入端传入，通过齿轮啮合带动另一根轴输出转速和扭矩，不需要额外加装外部传动连接件。从外形尺寸的适配性来看，大齿轮的齿顶圆直径约为小齿轮齿顶圆直径的1.5倍，对应的传动比为1.5:1，属于减速传动配置，输入端接小齿轮轴时可以获得更低的输出转速、更大的输出扭矩，适配需要降低转速提升扭力的轻载工位；如果输入端接大齿轮轴则为增速传动，可适配需要提升输出转速的小功率传动场景。设计时齿面没有做额外的修形处理，因为这类轻载传动场景下轮齿接触应力远低于材料许用应力，标准齿形完全可以满足使用寿命要求，额外修形反而会增加加工成本。轴的外圆表面粗糙度要求控制在Ra1.6以下，

　　保证轴承内圈和轴面的配合精度，齿轮齿面的粗糙度控制在Ra3.2即可，满足轻载传动的齿面接触要求。整个组件没有设计额外的润滑通道，依靠装配时涂抹的润滑脂就可以满足长期运转的润滑需求，适合在封闭的仪表壳体、小型设备内腔这类不需要频繁维护的场景使用，不会出现润滑油泄漏污染周边精密元件的问题。
