小型乘用车辆双轮独立悬架结构设计

　　这套双轮独立悬架结构，主要适配小型电动乘用车辆、低速场地代步车以及小型竞速模型车的底盘行走系统，在实际装车场景中，承担着连接车轮与车架、传递行驶载荷、缓冲路面冲击的核心作用。日常行驶过程中，路面传递的颠簸振动会先通过轮胎初步过滤，再经由摆臂传递到螺旋弹簧与液压阻尼减震器协同构成的减震单元，阻尼筒内部的液压油通过阀系孔隙产生阻尼力，将弹簧往复运动的机械能转化为热能耗散，避免车辆出现多余的弹跳，保证轮胎始终与路面保持可靠接触，提升行驶过程中的抓地力与操控稳定性。

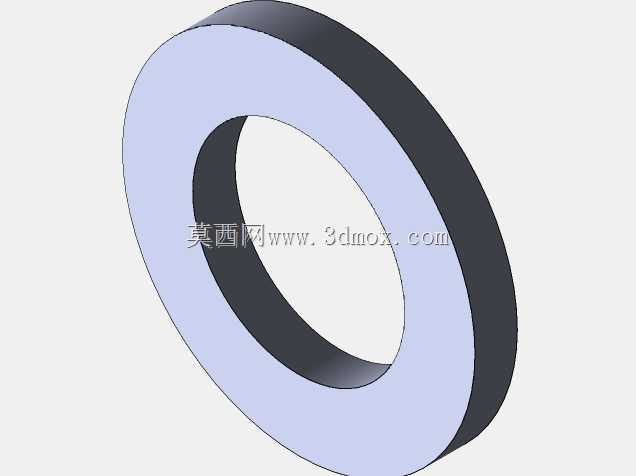

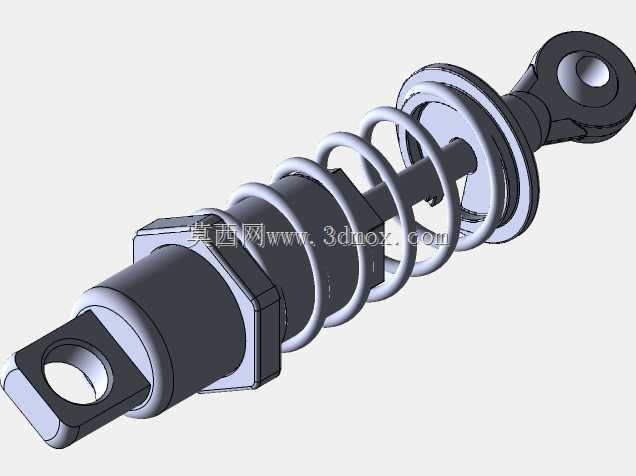

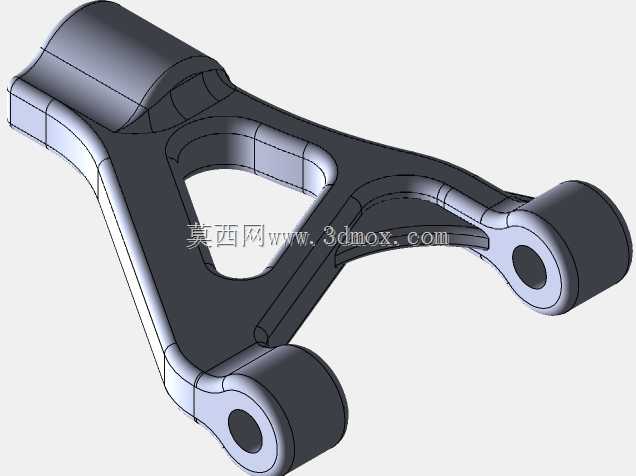

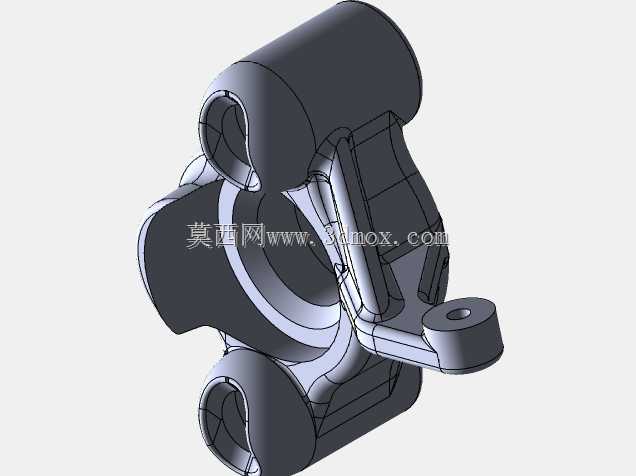

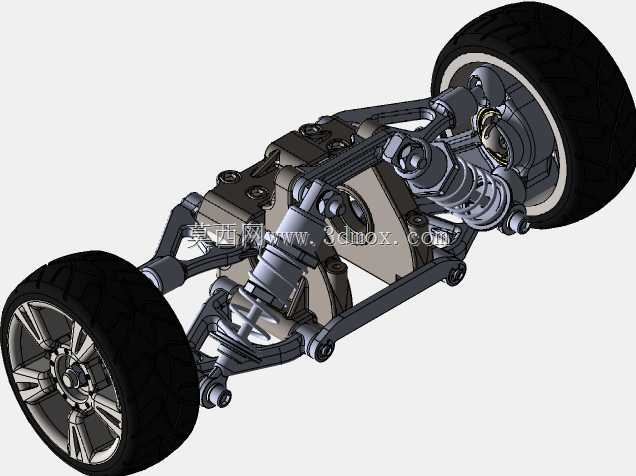

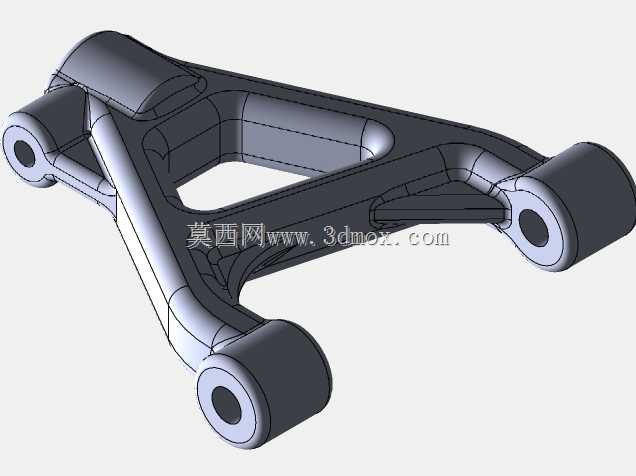

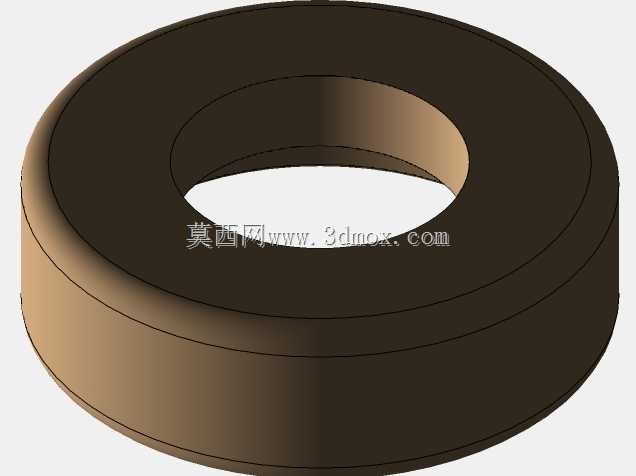

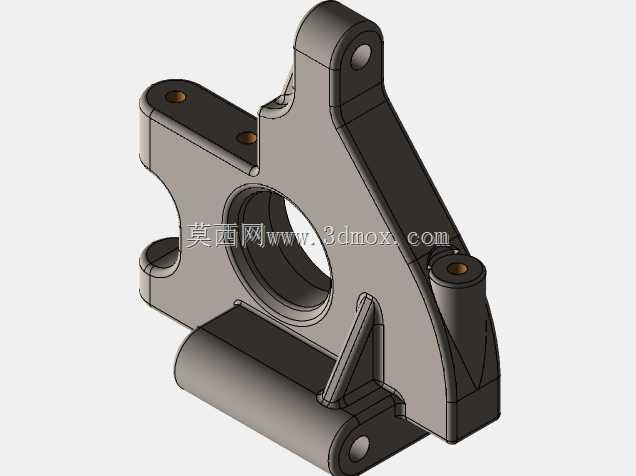

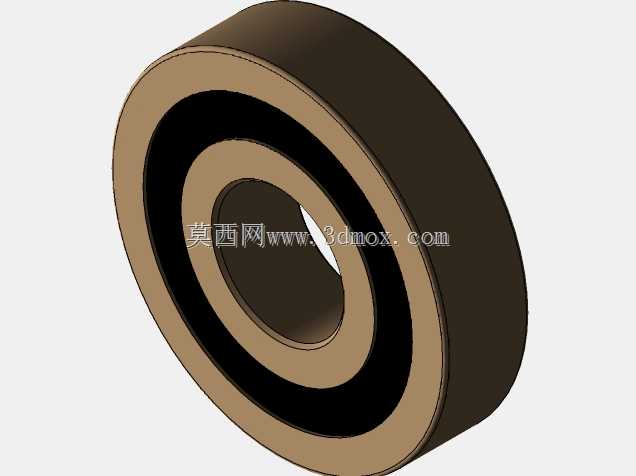

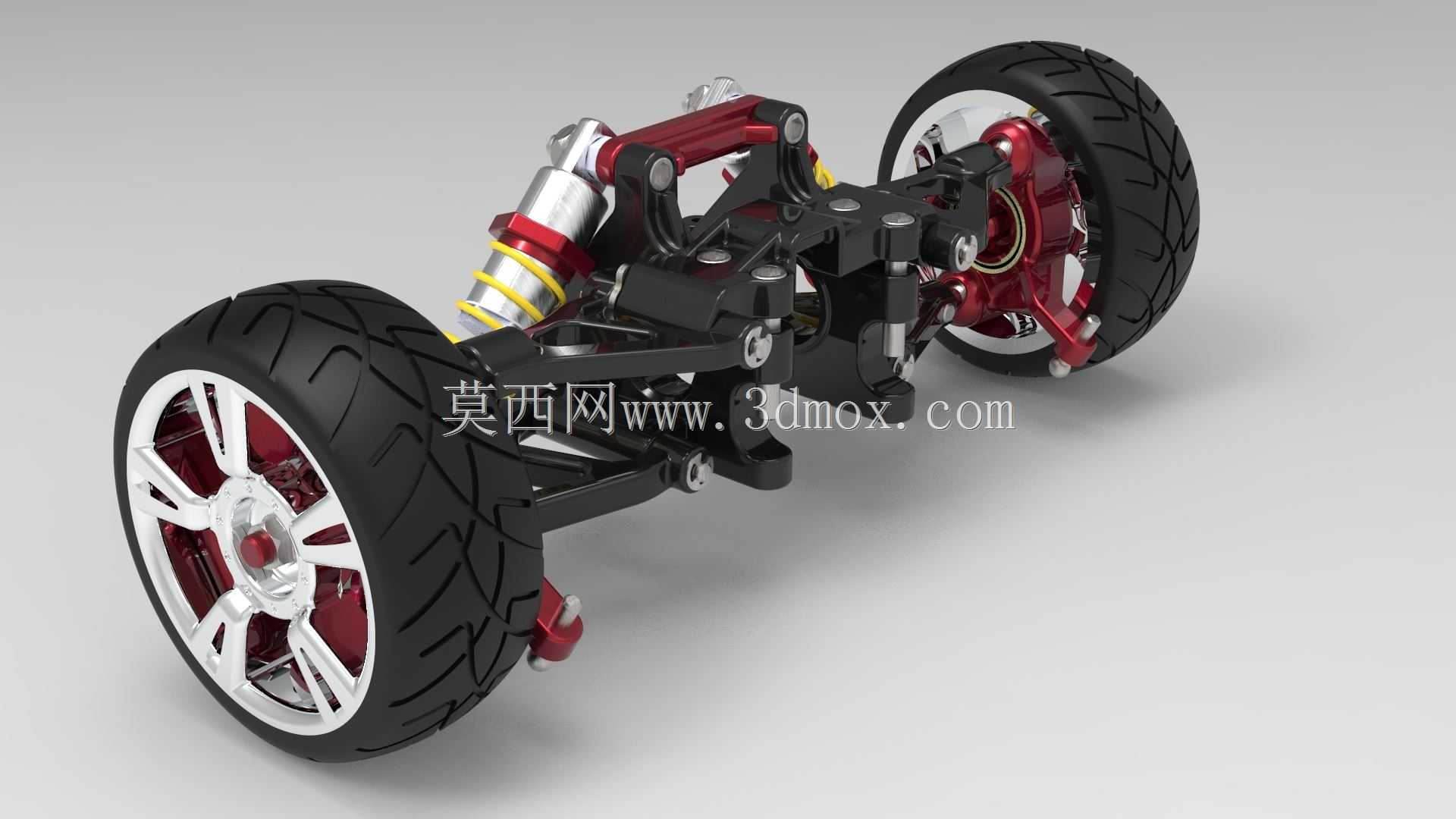

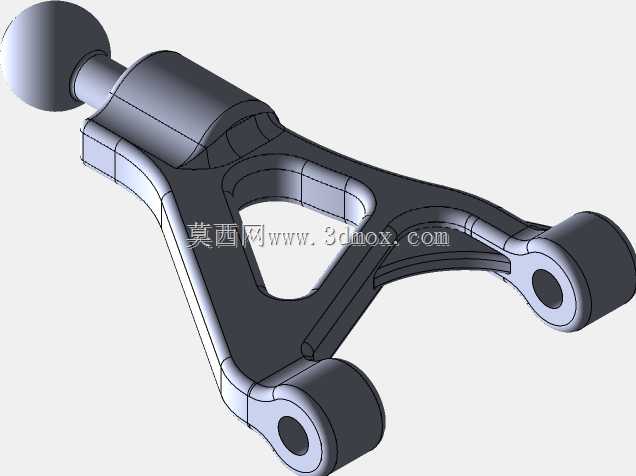

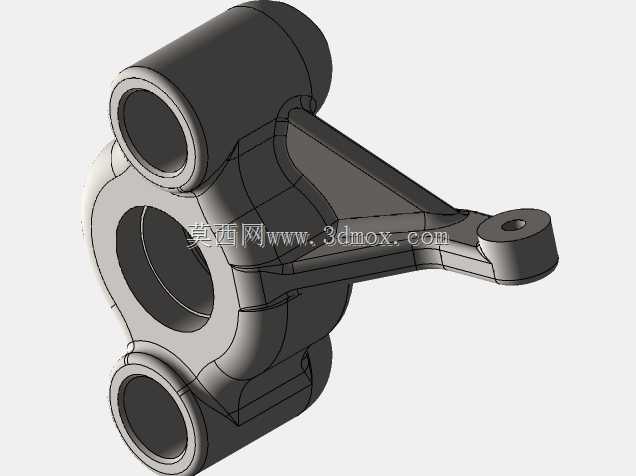

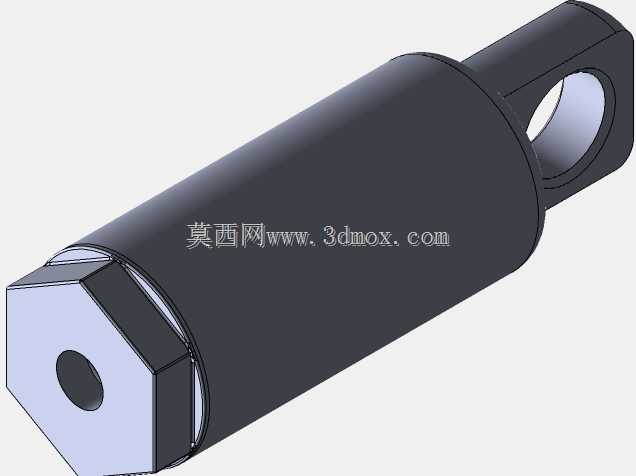

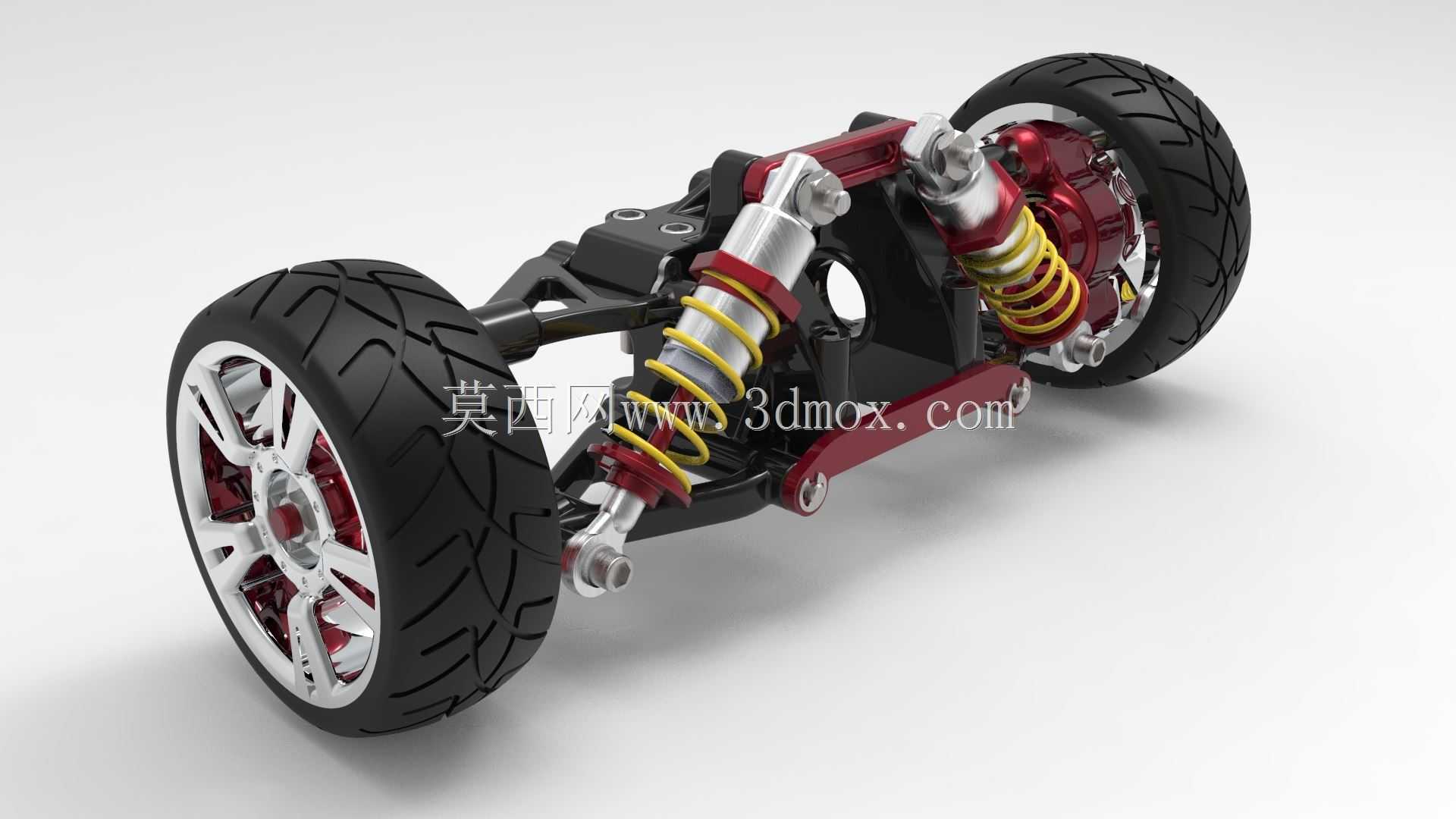

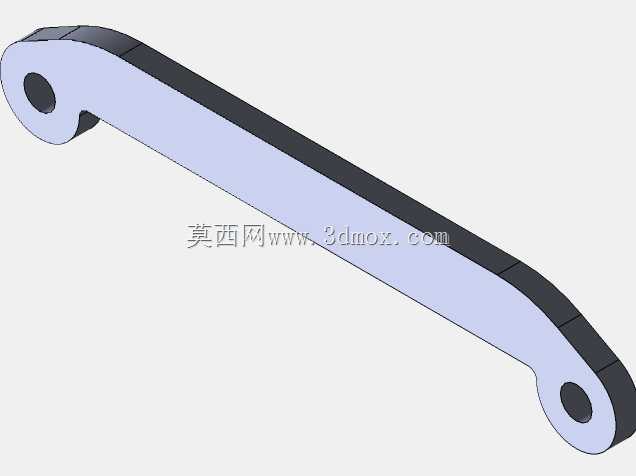

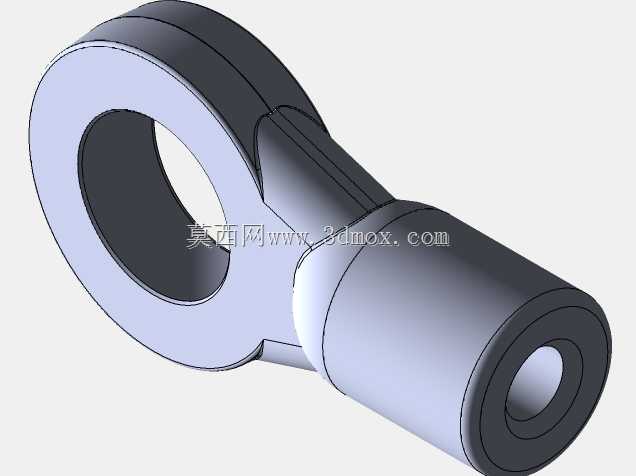

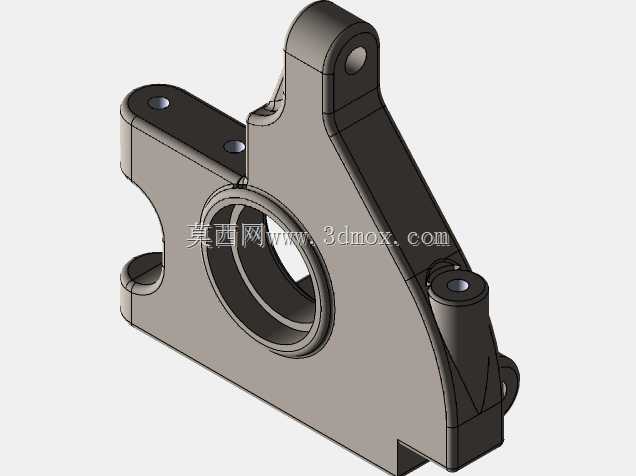

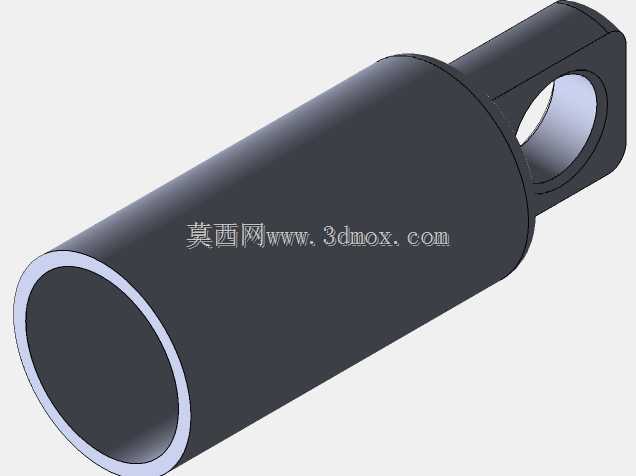

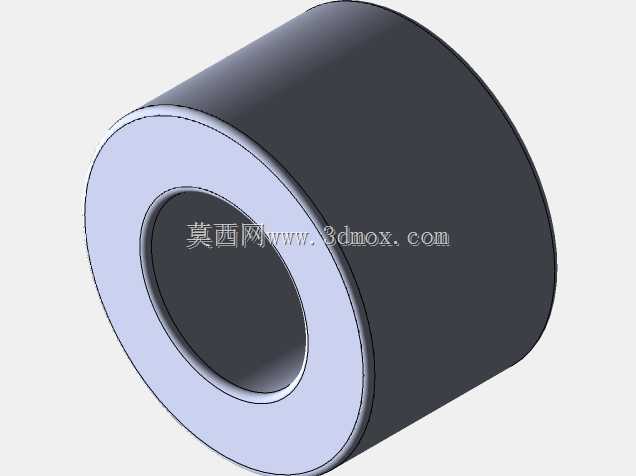

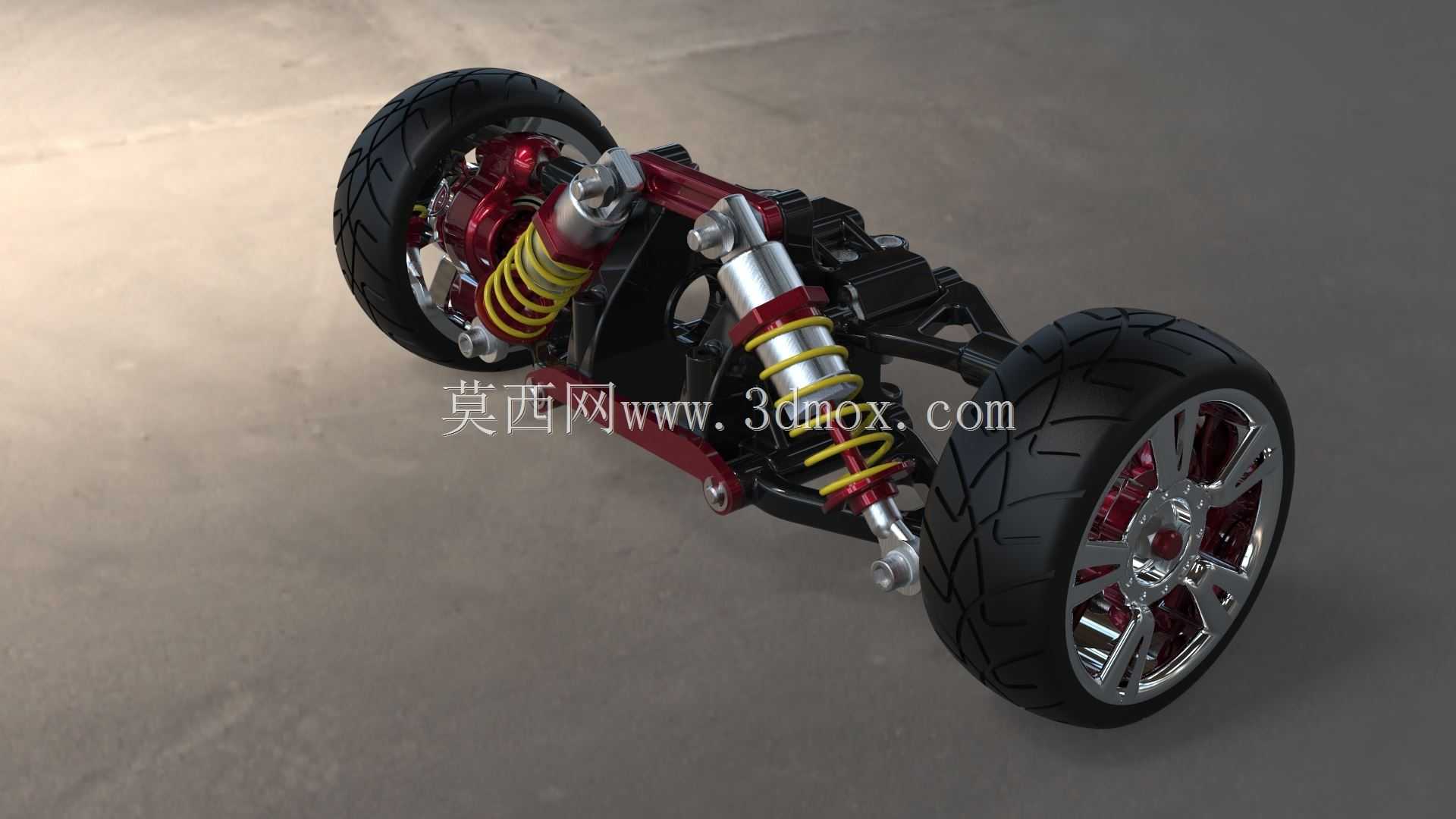

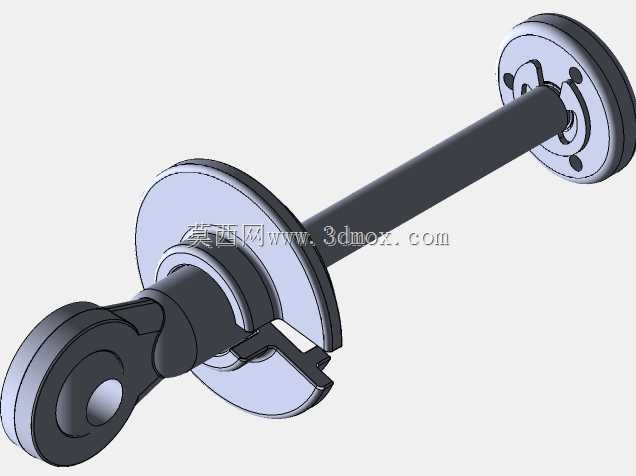

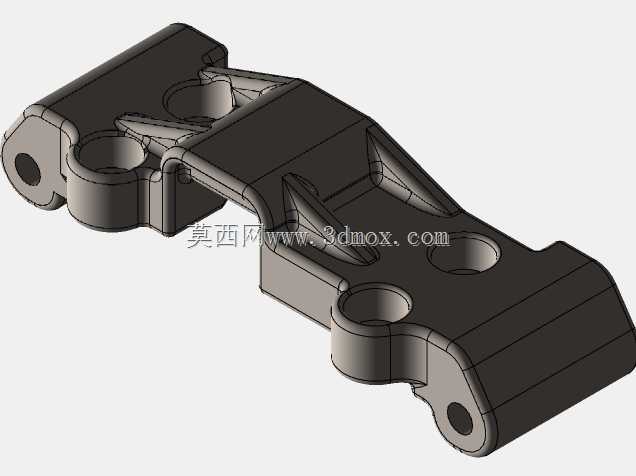

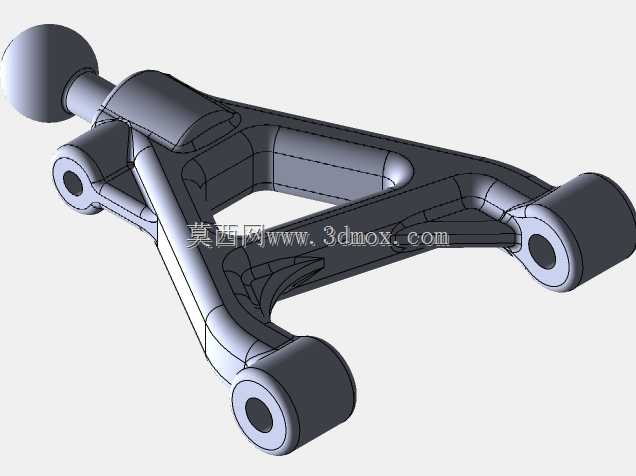

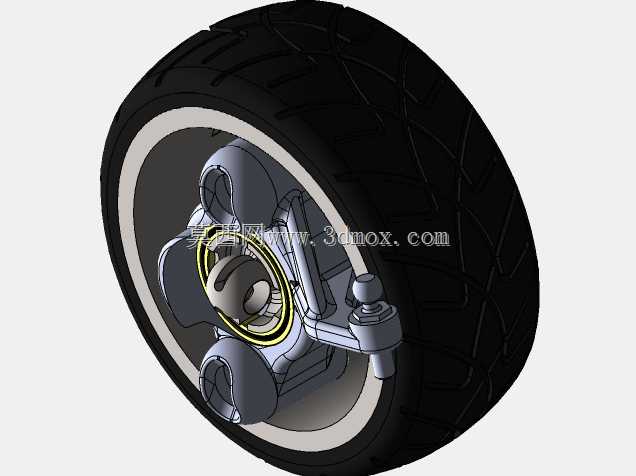

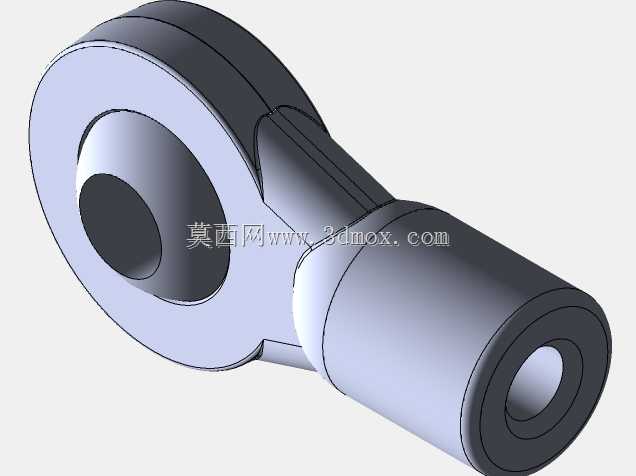

　　从结构设计思路来看，这套悬架采用双横臂式独立悬挂的布局逻辑，上下摆臂通过铰接点分别连接转向节与车架安装座，铰接位置均预留了标准衬套安装位，可根据实际调校需求更换不同刚度的橡胶衬套或者金属关节轴承，兼顾行驶舒适性与操控响应速度。转向节集成了轮毂轴承安装位、刹车卡钳固定座，可直接适配对应规格的轮毂总成与盘式制动组件，不需要额外设计转接结构，大幅降低底盘装配的复杂度。减震器采用倾斜布置的安装方式，上端固定在车架减震塔座，下端连接在下摆臂的减震安装支耳，这种布置方式可以在有限的底盘空间内，最大化减震器的工作行程，同时优化弹簧与减震器的受力角度，减少侧向力对减震器油封的偏磨，延长部件的使用寿命。

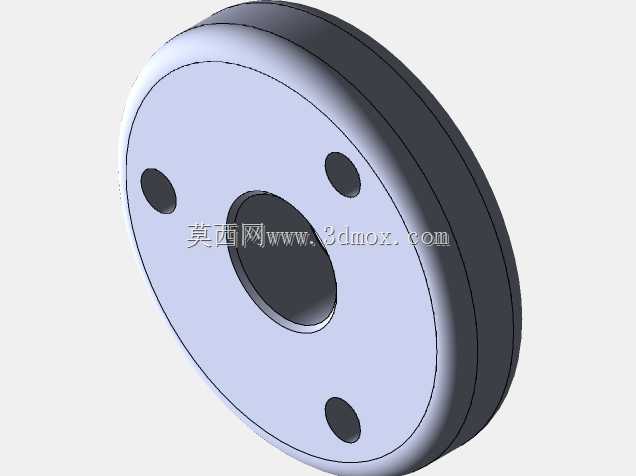

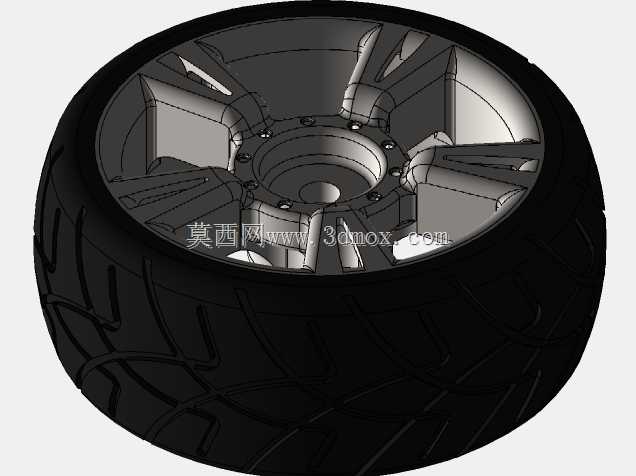

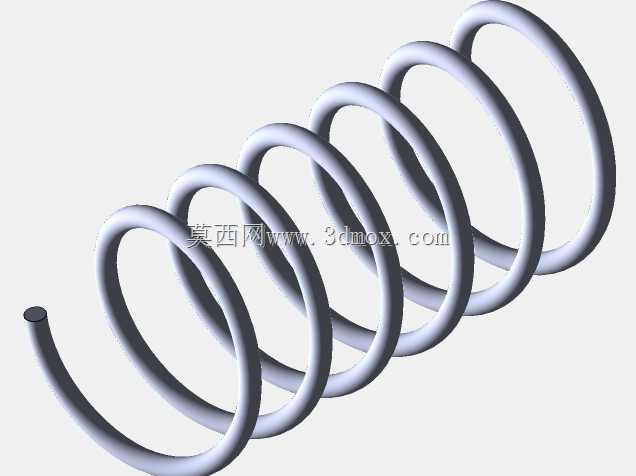

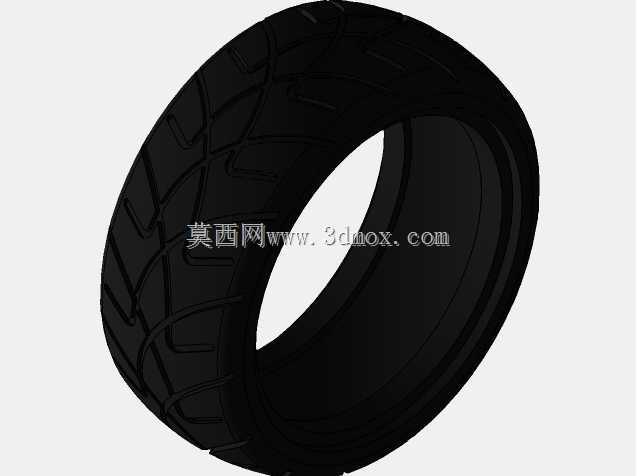

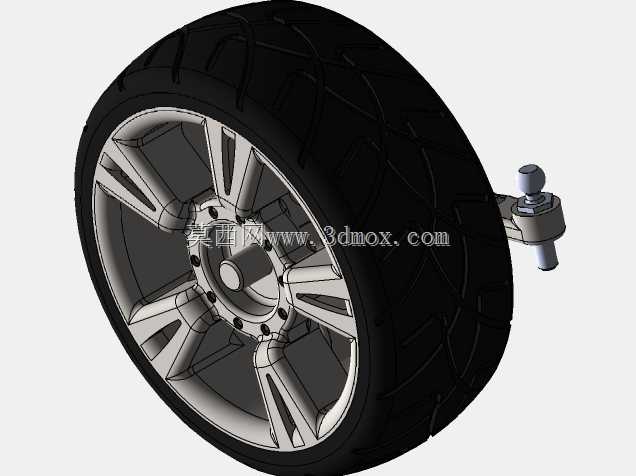

　　在安装边界与尺寸匹配层面，这套结构的轮距参数适配120-140mm宽度的轮胎规格，轮毂采用多辐式铝合金结构，中心孔位、螺栓孔分布圆直径均参照小型代步车的通用标准设计，可直接替换同规格的原厂轮毂组件。摆臂的车架安装孔位采用同轴度公差0.02mm的设计要求，保证左右两侧悬架安装后定位参数一致，避免出现四轮定位偏差导致的轮胎偏磨、行驶跑偏问题。减震器的弹簧刚度、阻尼系数可根据车辆整备质量进行匹配调整，针对整备质量150-250kg的小型车辆，可选用线刚度25N/mm的螺旋弹簧，配合阻尼力可调的液压减震器，满足不同载重场景下的减震需求。

　　实际应用中，这套悬架结构还预留了传感器安装位，可在转向节或者摆臂位置加装轮速传感器、车身高度传感器，适配ABS防抱死系统、车身电子稳定系统的信号采集需求，满足更高配置车型的功能拓展要求。结构上所有受力部件均经过受力仿真验证，摆臂采用高强度铝合金压铸工艺成型，在保证结构强度的前提下降低簧下质量，提升悬架的响应速度；减震器弹簧采用优质弹簧钢绕制，经过喷丸强化处理，可承受百万次以上的往复压缩疲劳测试，满足长期使用的可靠性要求。

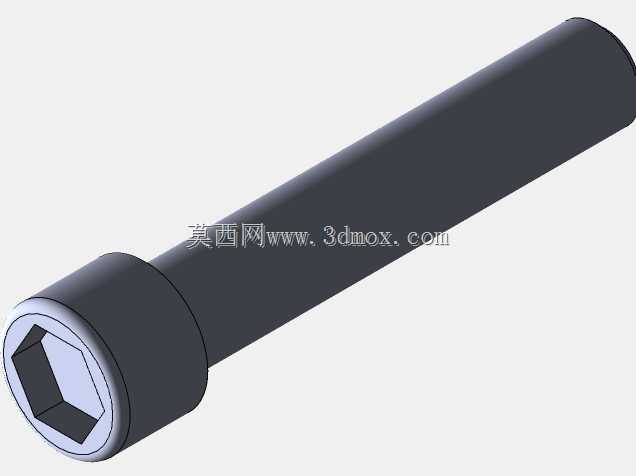

　　在装配逻辑上，这套悬架采用模块化设计思路，整个总成可预先在分装工位完成摆臂、减震器、转向节、轮毂、刹车组件的预装，再整体通过四个安装螺栓固定到车架的对应安装位，大幅提升整车装配的生产效率，后期维护时也可整体拆卸更换，降低售后维修的时间成本。针对不同的使用场景，还可以通过调整摆臂安装衬套的刚度、更换不同刚度的弹簧、调整减震器阻尼力，实现不同风格的底盘调校——偏向舒适取向的调校可选用较软的弹簧与低阻尼设定，过滤路面细碎颠簸；偏向运动取向的调校可选用硬弹簧与高阻尼设定，减少过弯时的侧倾，提升操控极限。
