简约宽口带柄日用马克杯结构设计

　　这款带柄宽口杯的设计，最初是面向连锁餐饮门店的日常热饮盛放需求做的结构优化，日常在咖啡店、快餐店的取餐台、桌面摆放场景里，这类杯型需要兼顾握持稳定性、清洗便捷性与堆叠收纳效率，建模阶段就把这些实际使用中的痛点逐一拆解到结构细节里。先看杯身的轮廓设计，整体采用上宽下窄的锥度收腰造型，杯口直径比杯底直径大出近三分之一，这个比例不是随意定的：一方面大口径能匹配商用全自动咖啡机的出液口高度，不用刻意调整杯位就能接取浓缩、奶泡类饮品，避免饮品溅出；另一方面锥度结构能让多个杯子嵌套堆叠，单摞堆叠12个时总高度不超过单个杯高的3.2倍，适配餐饮门店后场的储物柜层板间距，减少收纳占用的空间。杯壁的厚度做了梯度设计，靠近杯口的位置壁厚控制在2.

　　8mm，向下逐渐过渡到杯底位置的4.2mm，这个厚度梯度一方面是考虑陶瓷或者密胺材质成型时的脱模顺畅度，避免壁厚不均导致的烧制缩孔、注塑凹痕问题；另一方面杯底加厚能提升放置时的稳定性，放在光滑的餐台面上时，重心集中在下部，即使被肘部轻微剐蹭也不容易倾洒，而杯口稍薄的设计能贴合唇部接触的触感，提升饮用时的体验。杯柄的结构是整个设计里反复调整的部分，最初的方案做了纤细的弧形柄，但是手测的时候发现，男性使用者握持时手指会卡到柄与杯身的间隙，后来把杯柄的安装位置做了上移，柄的上沿距离杯口边缘12mm，柄与杯身的留空宽度调整到22mm，能轻松容纳成年人三根手指穿入握持，同时杯柄的截面做了椭圆过渡，没有尖锐的棱角，握持时的受力面更均匀，

　　即使盛装85摄氏度以上的热饮，杯柄位置的表面温度也能控制在42摄氏度以内，不用额外加防烫套就能直接手持。杯底的位置做了1.2mm高度的凹圈设计，这个细节很多日常杯型会忽略，凹圈结构一方面能让杯子放置在有少量水渍的台面上时，不会因为负压吸附在桌面，拿取的时候不会出现带起台面垫纸、或者突然发力导致饮品洒出的问题；另一方面凹圈的边缘做了R0.8的圆角处理，不会在放置时刮花木质、玻璃材质的桌面，也能减少杯底与台面摩擦产生的刺耳噪音。从实际应用场景延伸，这个杯型除了餐饮门店使用，也适配办公场景的桌面使用，整体容量控制在320ml左右，刚好满足单次冲泡咖啡、茶水的常规饮用量，杯身的外表面没有做复杂的凹凸纹理，光滑的弧面既方便印刷品牌标识，

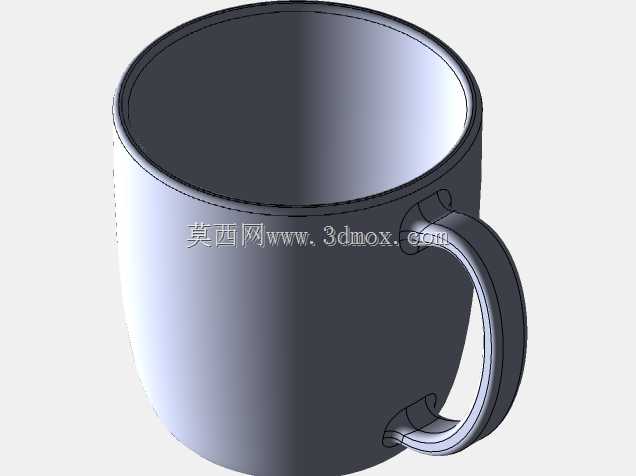

　　也能降低清洗的难度，商用洗碗机清洗时，水流能完全冲刷到杯身所有位置，没有藏污纳垢的死角。建模过程中，杯身与杯柄的连接位置做了连续的曲面过渡，没有生硬的拼接棱线，这个结构一方面能提升成型时的结构强度，避免杯柄受外力撞击时从根部断裂，另一方面过渡曲面不会残留清洗后的水渍，擦干后不会留下明显的水痕。考虑到不同材质的适配性，这个模型的结构参数同时适配高温陶瓷烧制、食品级密胺注塑、高硼硅玻璃吹制三种常见的杯具生产工艺，拔模角度统一设置在3度，不管是哪种工艺生产，都不需要额外调整结构就能直接开模，杯口的边缘做了1.5mm的卷边处理，既提升了杯口的抗磕碰强度，日常使用中不小心碰到杯口也不容易出现崩边、缺口的问题，也能让饮用时的唇部接触感更柔和。从安装边界的角度说，这个杯型的最大外径是92mm，总高度是70mm，杯柄突出杯身的最大距离是35mm，常规的杯架、杯柜的格位只要预留100mm见方的空间就能轻松放置，适配市面上绝大多数商用饮品设备的杯托尺寸，不管是放在咖啡机接水盘、饮水机接水区还是外卖打包袋里，都不会出现卡滞的问题。
