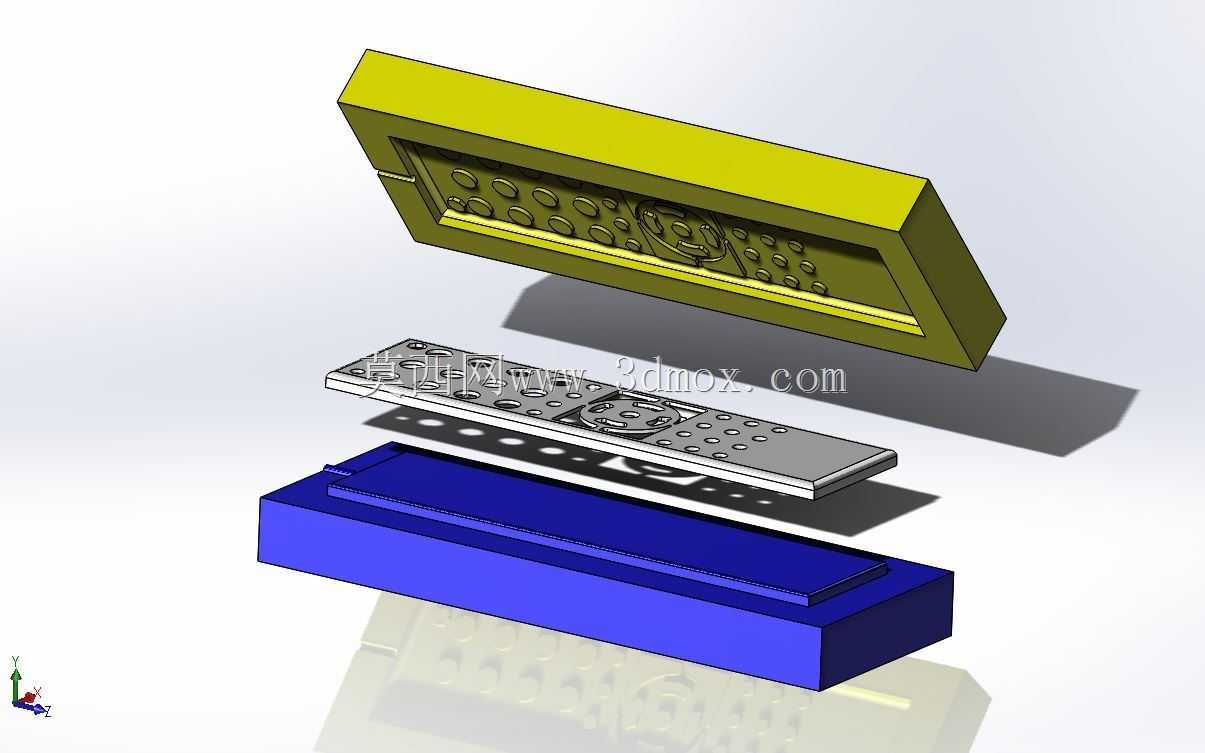

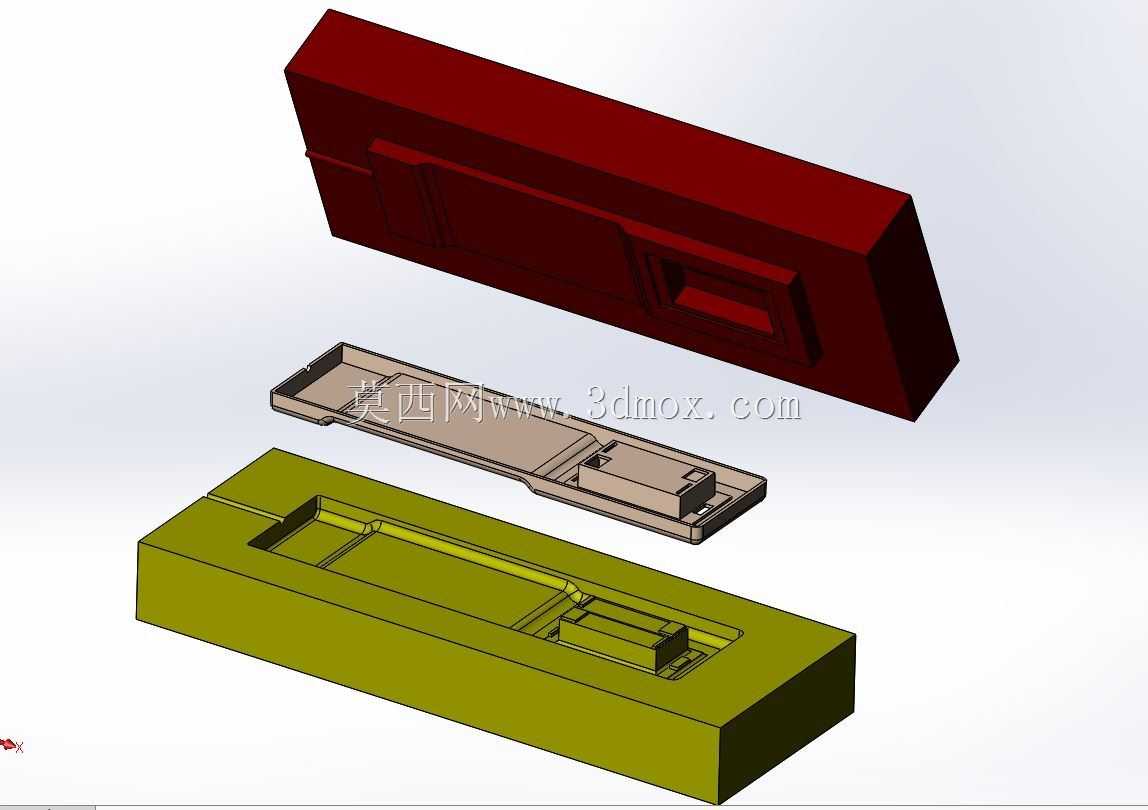

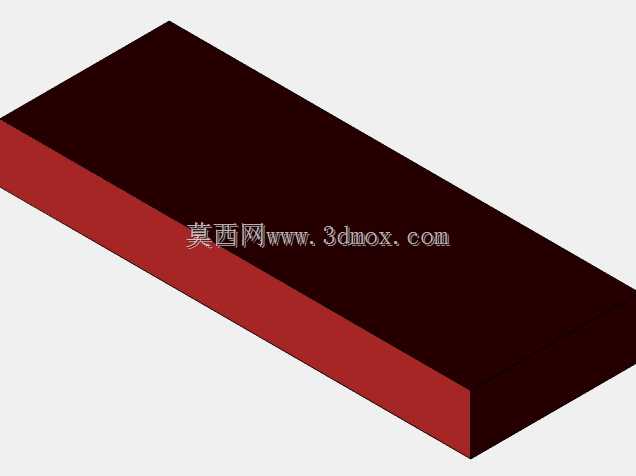

遥控器外壳注塑模具结构三维设计

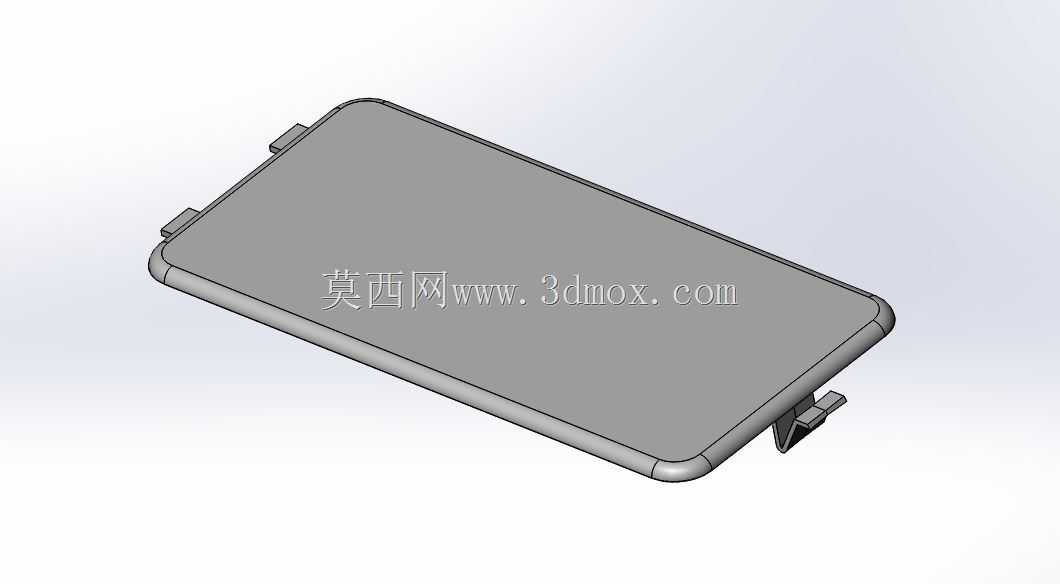

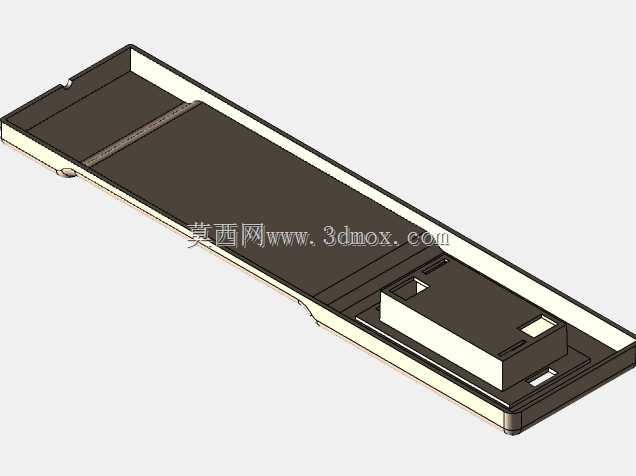

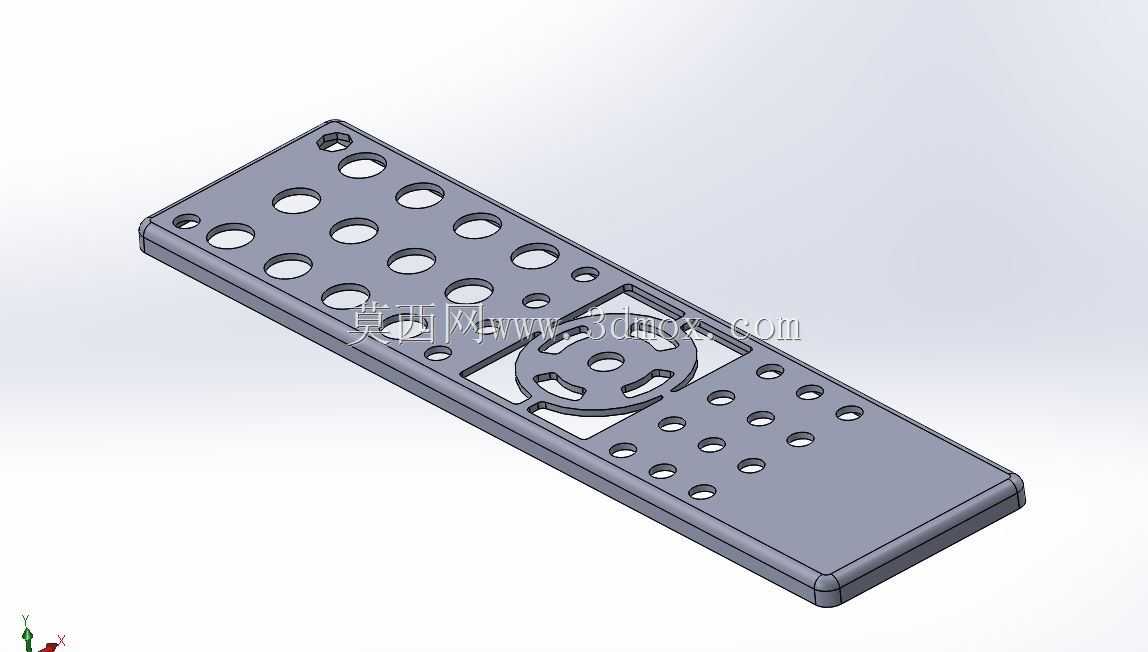

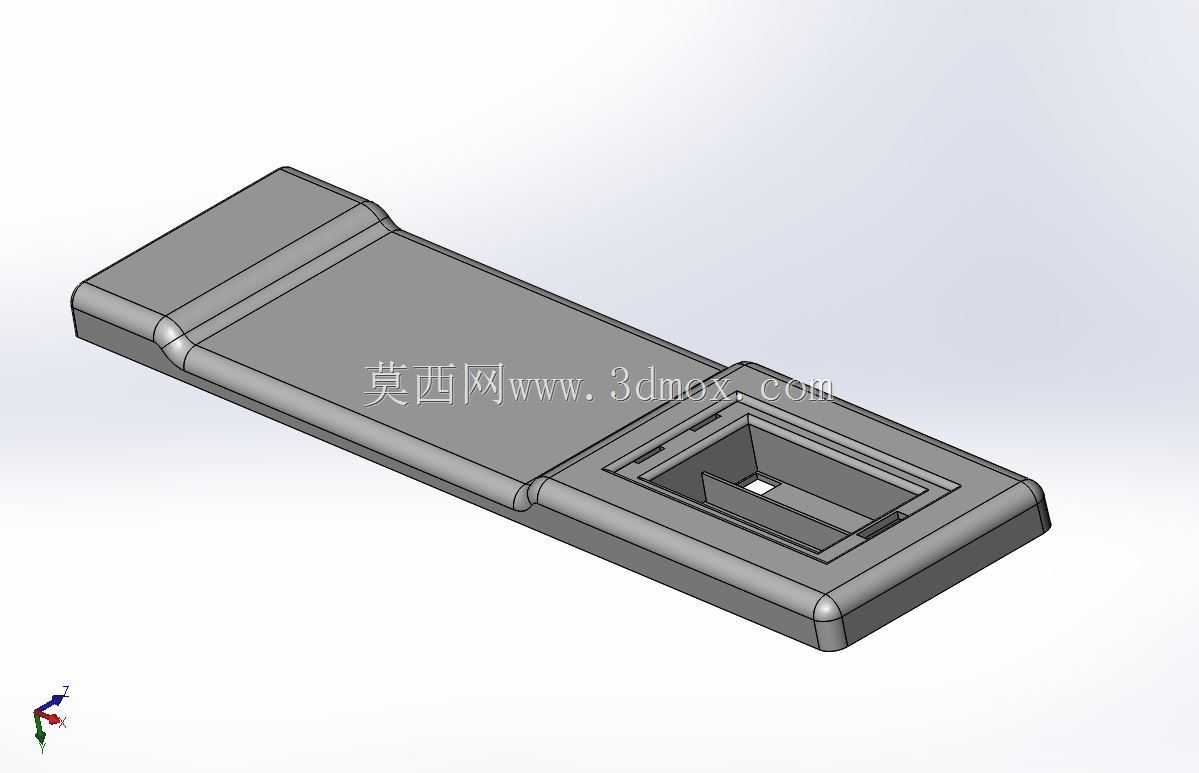

　　这套模具针对消费电子类手持遥控器的塑料外壳做成型结构设计，日常应用场景覆盖家电遥控、工业设备遥控、智能家居终端遥控等多类手持控制终端的外壳批量生产环节，这类外壳作为遥控器的核心承载结构件，需要同时容纳内部PCB电路板、按键触点、电池仓、信号发射端等组件，对外形贴合度、装配公差、表面成型质量都有明确的工程要求。从实际生产用途来看，这套模具适配量产级注塑加工场景，采用单型腔布局结构，针对遥控器外壳的薄壁类壳体特性做了针对性的流道与浇口设计，避免薄壁件填充不足、熔接痕明显等常见成型缺陷。产品功能特性层面，成型后的外壳带有侧边卡扣结构、端部电池仓卡位、表面按键区域的平整贴合面，外壳边缘做了圆角过渡处理，匹配手持握持的人机工程需求，

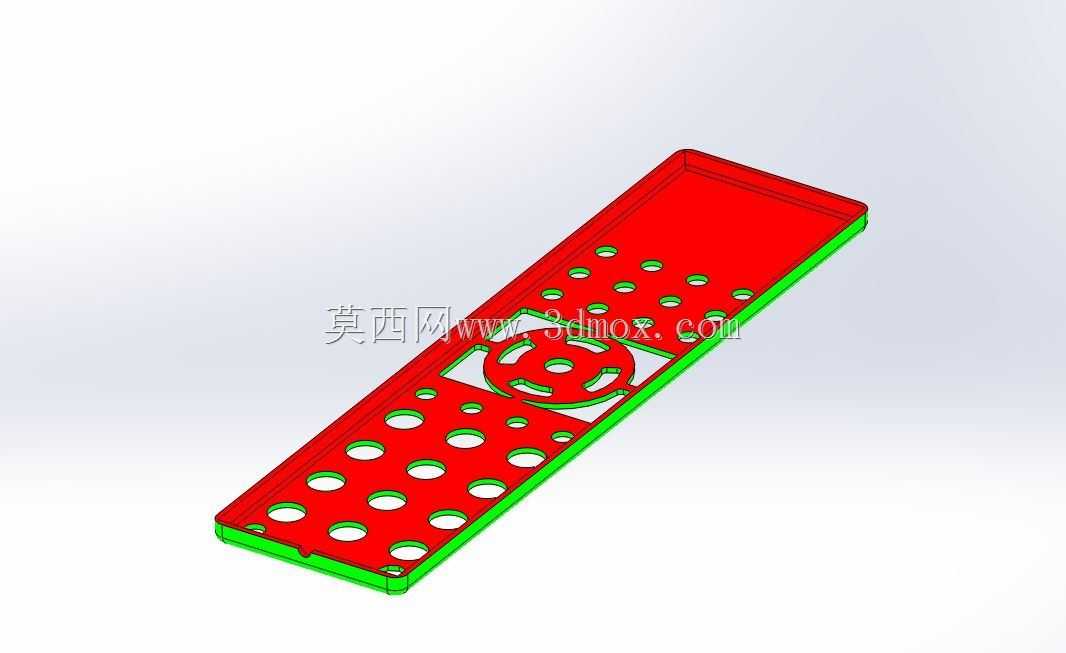

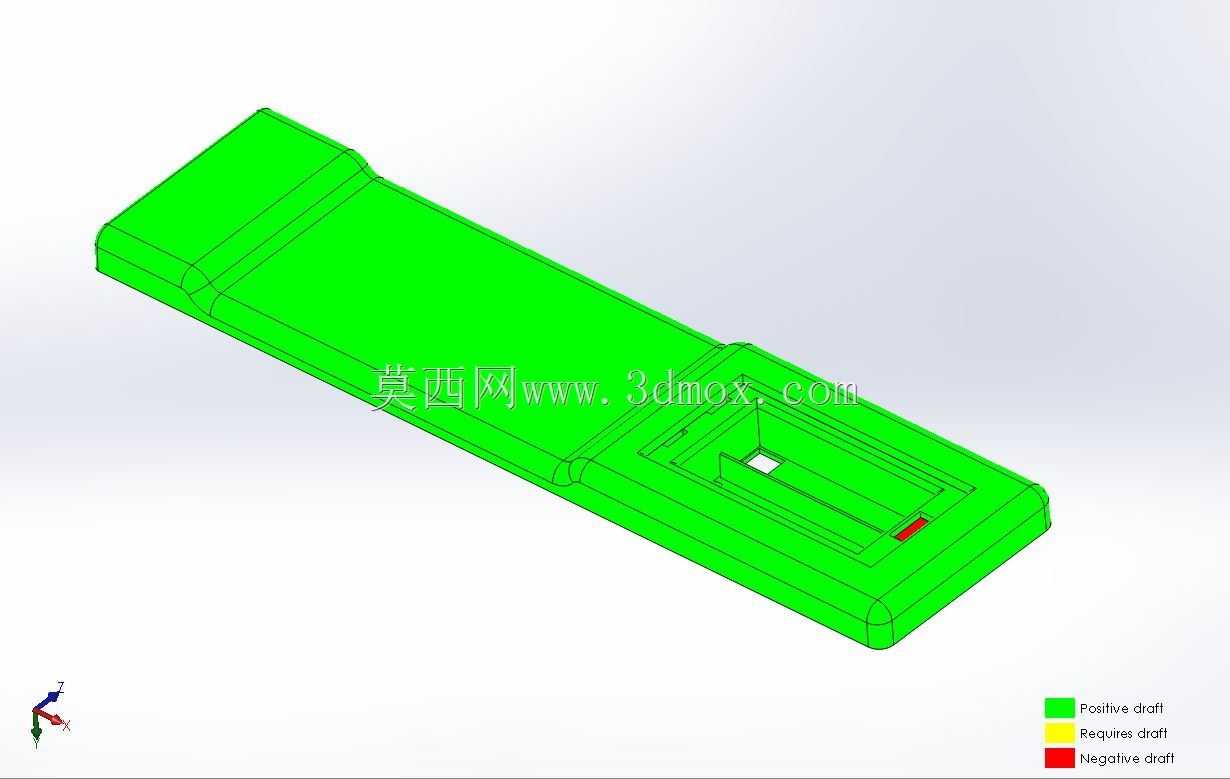

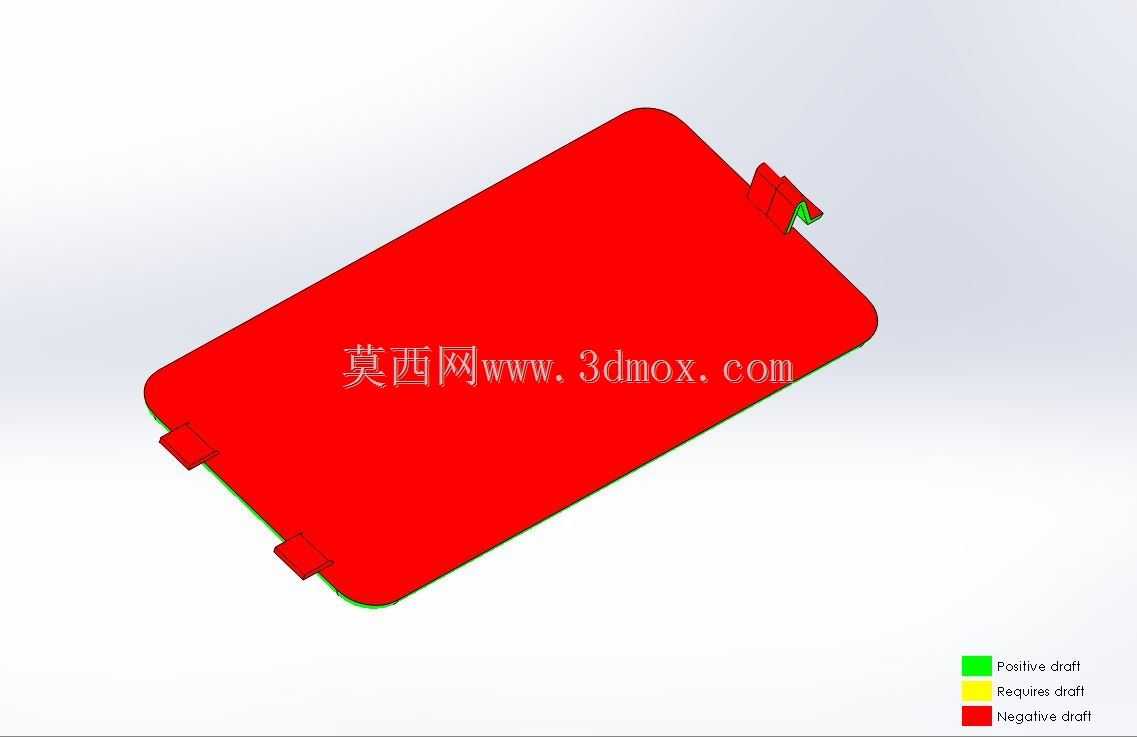

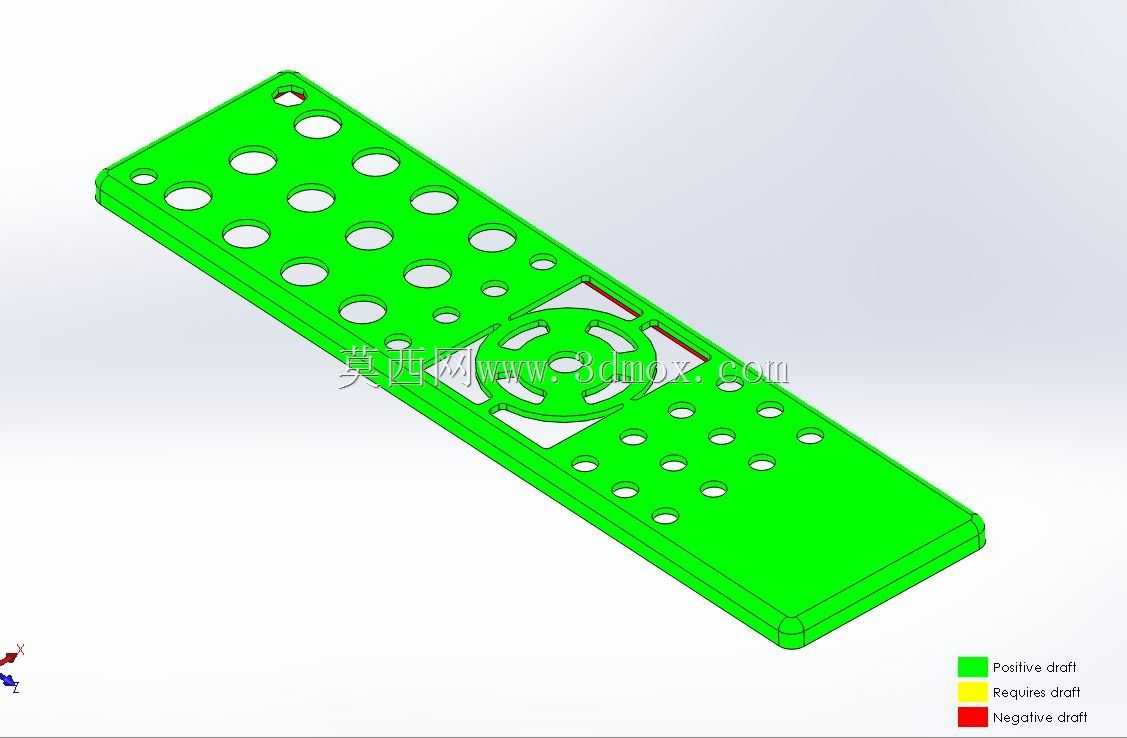

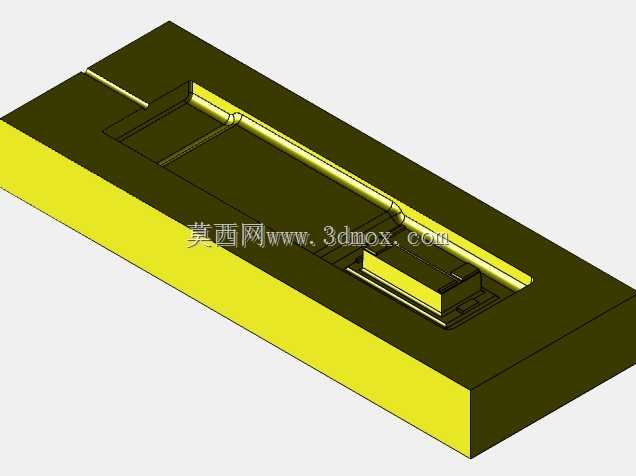

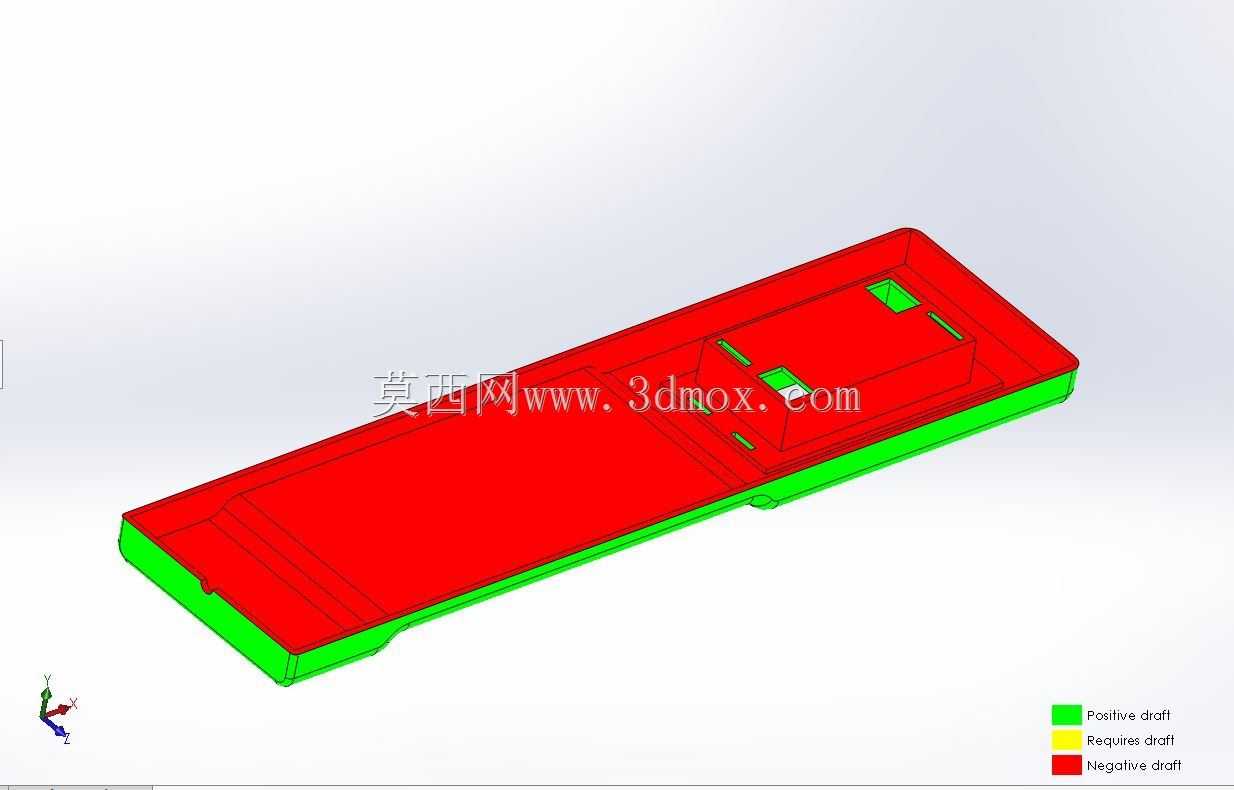

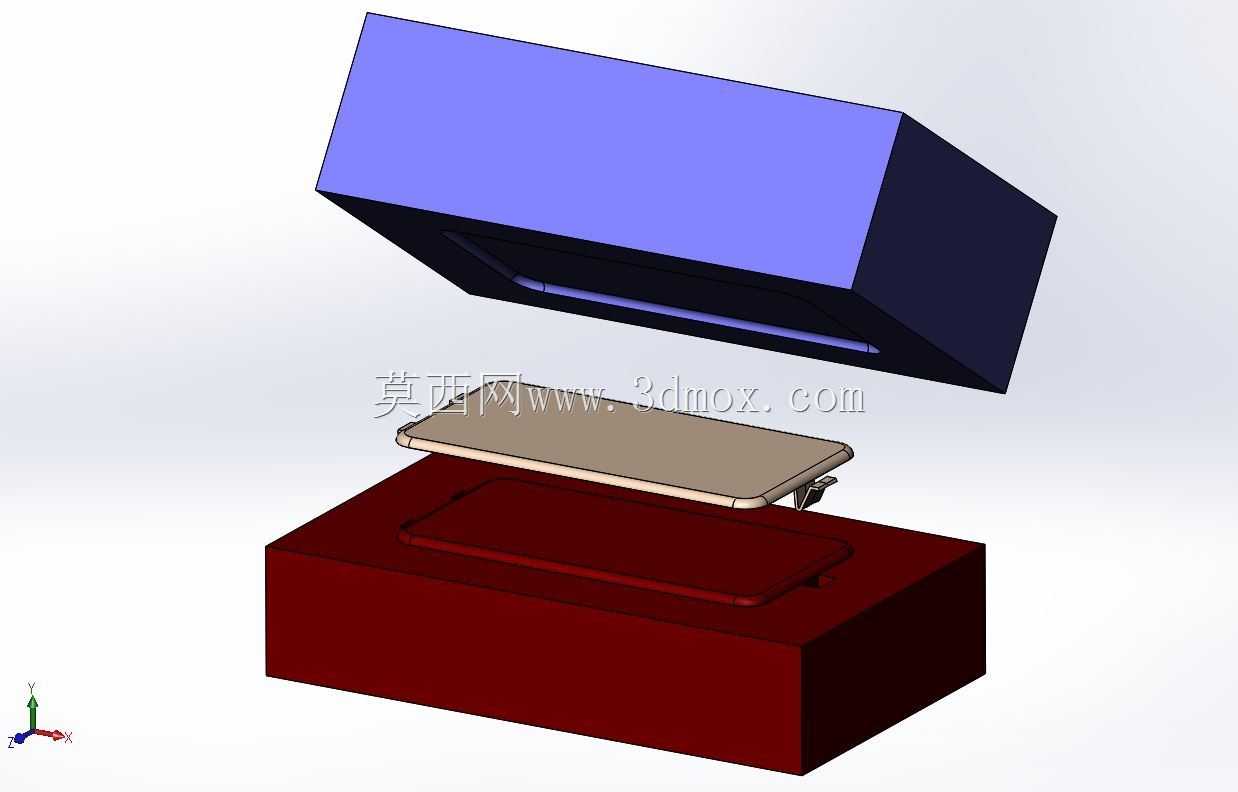

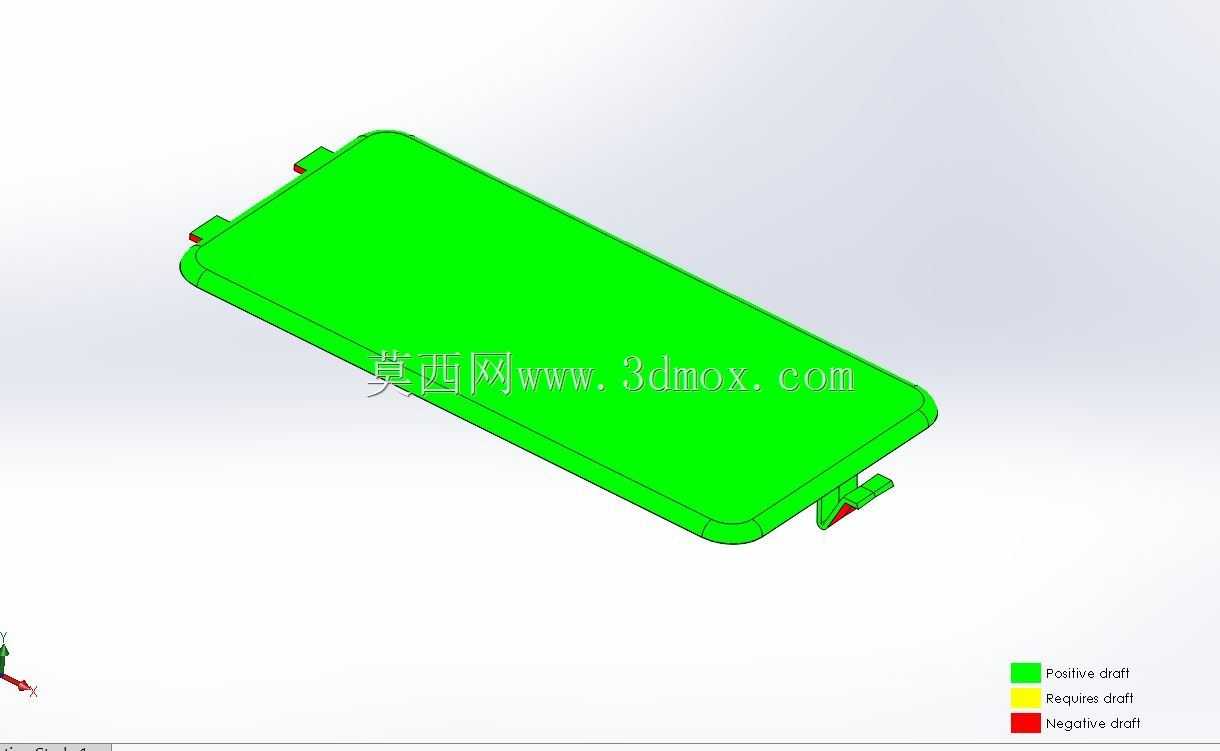

　　同时外壳内侧设置有多个定位柱与加强筋，用于内部电路板的安装固定，避免装配后出现电路板晃动、按键对位偏移的问题。设计思路上，首先针对遥控器外壳的外观面要求，将外观面设置在定模侧，避免浇口痕迹、顶出痕迹留在产品外露表面；脱模环节针对壳体侧边的倒扣卡扣结构，做了斜顶脱模结构设计，保证开模时倒扣位置可以顺利脱出，不会出现卡扣拉断、表面拉伤的问题；模流分析环节针对壳体的拔模角度做了校验，正拔模区域与需要做拔模调整的区域做了明确区分，保证开模过程中产品不会粘定模，同时减少顶出过程中壳体的变形量。外形尺寸与安装边界层面，这套模具成型的遥控器外壳整体为长条形圆角矩形结构，长宽比例适配常规单手握持的尺寸范围，壳体壁厚保持均匀设计，

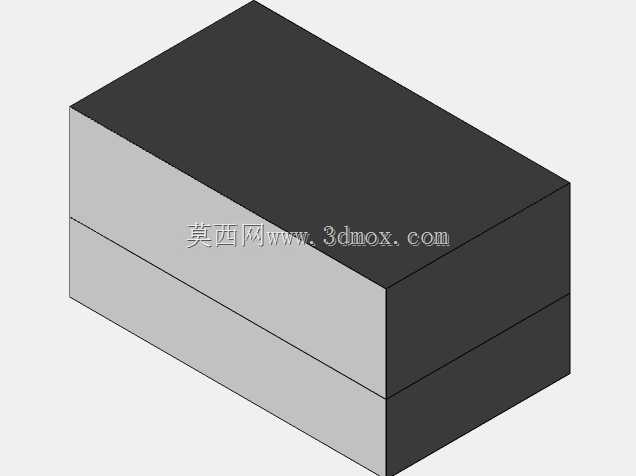

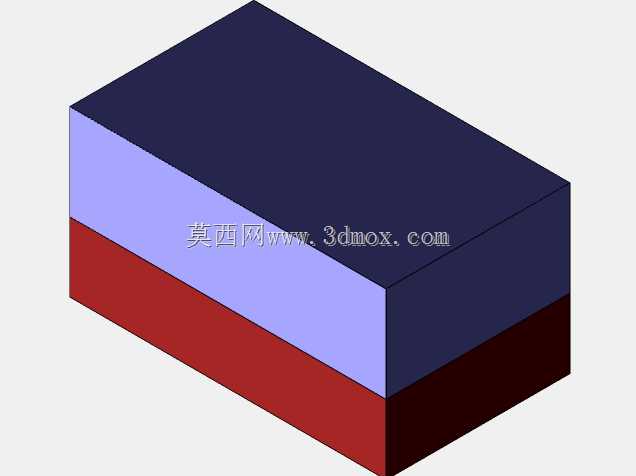

　　避免壁厚差异导致的缩痕、翘曲问题；模具自身的安装尺寸适配常规卧式注塑机的模架安装规格，定位圈、浇口套的尺寸匹配通用注塑机的射嘴定位标准，顶出孔位置、冷却水路的接口位置都符合常规注塑机的安装接口要求，不需要额外做改装就可以直接上机生产。冷却系统设计上，围绕型腔与型芯的核心成型区域做了环绕式水路布置，保证成型过程中模温均匀，减少壳体因为冷却不均导致的翘曲变形，缩短成型周期；排气结构设置在熔体填充的末端位置，避免填充过程中出现困气、烧焦的缺陷，保证外壳端部的成型完整性。针对遥控器外壳经常需要做表面晒纹、喷油的后处理需求，模具成型面的抛光等级做了对应要求，保证成型后的外壳表面粗糙度符合后处理工艺的基础要求，减少后续表面处理的打磨工作量。
