三叶轴承式指尖减压把玩结构件

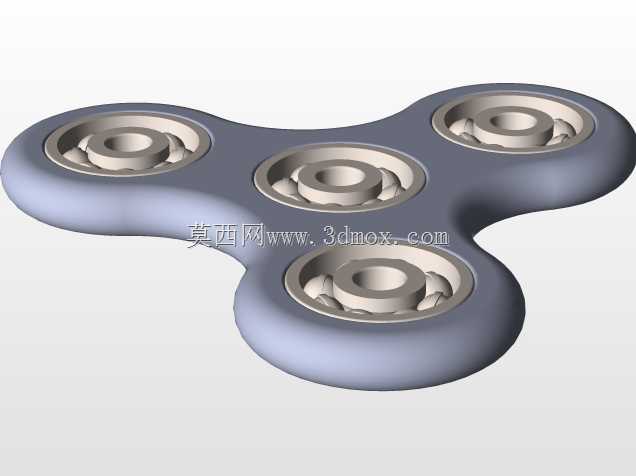

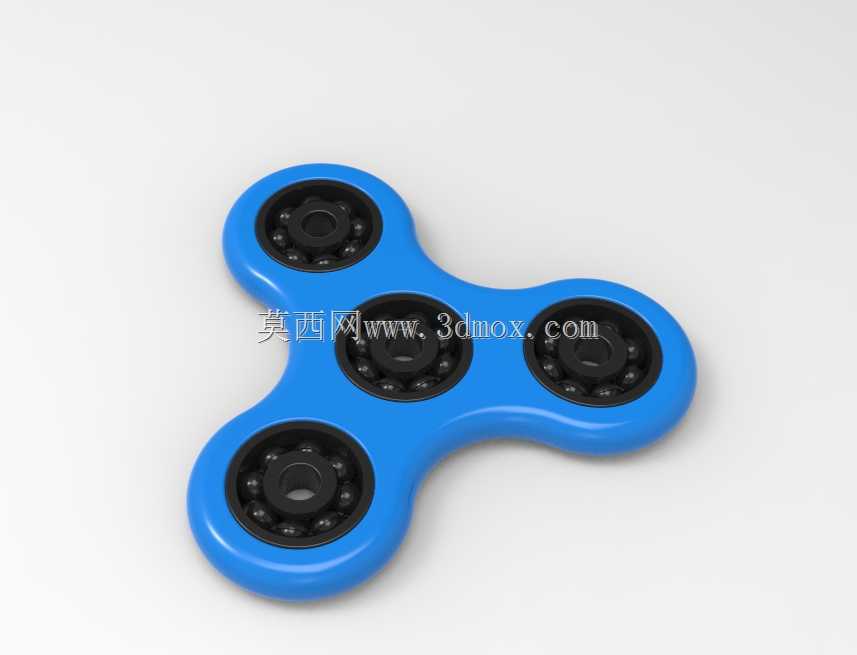

　　日常做结构设计间隙，不少工程师手边都会备个小把玩件调整状态，这类靠轴承实现长时旋转的三叶结构件，就是工位上常见的减压小物件，别看结构简单，实际建模和落地生产里藏着不少需要抠的细节。先从实际使用场景说，这类结构件主要是供人单手持捏，通过拨片带动外圈实现长时间无外力自转，依靠转动时的动平衡稳定性和顺滑手感，缓解长时间伏案绘图、核对工艺的紧绷状态，也有不少人会把这类结构改造成桌面小摆件的转动核心，搭配不同外壳做文创周边的结构载体。从功能特性上拆解，核心的转动副采用标准深沟球轴承作为旋转核心，三个叶瓣对称分布在中心轴承外圈，每个叶瓣末端都嵌入同规格的配重轴承，一方面靠外圈配重提升转动惯量，延长单次拨动后的自转时长，另一方面三个末端的配重块也能让整体转动时的动平衡更稳定，不会出现转动时偏摆、抖动的问题，中心轴承内圈是手持捏持的位置，表面做圆弧过渡处理，长时间捏持也不会硌手，边缘做R0.8的圆角，避免锐边划手。设计思路上，首先要保证三个叶瓣的形位公差，以中心轴承安装孔的轴线为基准，三个叶瓣末端的轴承安装孔中心到基准轴线的距离公差要控制在±0.02mm以内，三个孔的相位角互为120°，角度公差控制在±0.1°，不然转动时会因为配重不均产生偏心振动，不仅转不动多久，还会出现明显的晃动感。主体叶瓣的外形采用流线型圆弧过渡，从中心安装位到末端配重位的截面厚度渐变，靠近中心位置厚度略薄，末端配重位置厚度和嵌入的轴承厚度匹配，

　　保证配重轴承嵌入后和主体表面齐平，没有凸起或者凹陷，既提升握持手感，也避免转动时剐蹭手指。尺寸边界上，这类三叶结构的整体外接圆直径通常控制在70-80mm区间，这个尺寸刚好适配成年人单手持捏的范围，拇指和食指捏住中心内圈的时候，中指可以轻松拨到叶瓣的外侧位置，不需要刻意调整手势；整体厚度控制在12-15mm，和标准608轴承的厚度匹配，中心轴承安装孔的直径和608轴承的外圈过盈配合，过盈量控制在0.01-0.02mm，既保证装配后轴承不会松脱，也不会因为过盈量太大导致轴承外圈被挤压变形，影响转动顺滑度。三个末端的配重安装孔同样适配同规格轴承，过盈量和中心孔保持一致，装配时可以借助工装压装，避免直接敲击轴承导致滚珠轨道变形。

　　建模的时候要注意，主体的曲面过渡要做G2连续，不然3D打印或者注塑成型的时候会在曲面衔接位置出现明显的棱线，影响外观质感，所有安装孔的端面都要做垂直度校验，保证轴承压装后端面和主体平面平行，不会出现轴承偏斜的问题。另外还要考虑不同材质的适配性，如果是做金属材质的版本，主体可以选用铝合金做阳极氧化处理，重量适中，表面质感好，配重轴承可以选用不锈钢轴承，提升配重密度的同时也不容易生锈；如果是做塑料版本，主体选用PC或者ABS材质，韧性足够，摔落的时候不容易开裂，配重块可以改用金属嵌件，保证足够的转动惯量。实际使用中，这类结构的转动顺滑度除了和轴承本身的精度有关，和安装孔的同轴度、三个叶瓣的配重对称性直接相关，

　　不少新手建模的时候容易忽略相位角的公差，做出来的样品转动时晃动感明显，自转时长甚至不到10秒，而把形位公差控制到位的结构，平稳拨动后自转时长可以达到1-2分钟，转动过程没有明显的偏摆和异响。还有细节上，叶瓣的外侧边缘要做圆弧处理，拨动的时候手指接触的位置没有锐边，长时间把玩也不会磨红皮肤，中心内圈的两侧可以做轻微的内凹弧面，刚好贴合拇指和食指的指腹，捏持的时候更稳，不会因为手滑导致结构件飞脱。这类结构虽然不属于工业生产里的核心功能部件，但作为结构设计入门的练习案例非常合适，能练习到对称结构建模、形位公差标注、标准件选型装配、曲面过渡处理这些基础的结构设计技能，不少刚接触三维建模的新人都会从这类小结构入手，熟悉建模软件的装配、公差分析功能，做出来的成品还能直接放在工位上用，实用性和练习价值都很高。
