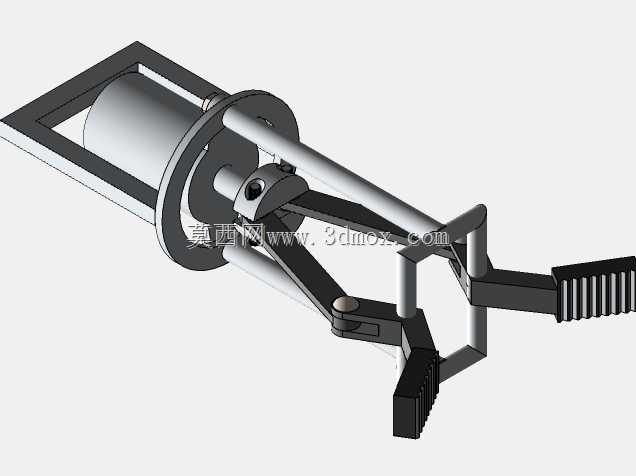

  这款夹持机构是面向工业自动化生产线末端抓取场景设计的执行部件,核心采用气动驱动搭配对称连杆增力结构,适配3C电子小件装配、机床上下料、轻工产品分拣等常见工位的抓取需求。从实际工况适配角度看,这类夹持爪的设计首先要平衡夹持力与动作行程的矛盾,很多小型气动夹爪要么行程不足无法兼容尺寸差异稍大的工件,要么夹持力刚性过大容易压伤表面光洁的工件,这款结构通过中部的对称铰支连杆布局,把气缸推杆的直线推力转化为夹爪末端的平行闭合动作,相比斜楔式夹爪,平行夹持的接触面能更好贴合规则方形、柱形工件的侧面,不会出现夹点偏移导致的工件翘起问题。

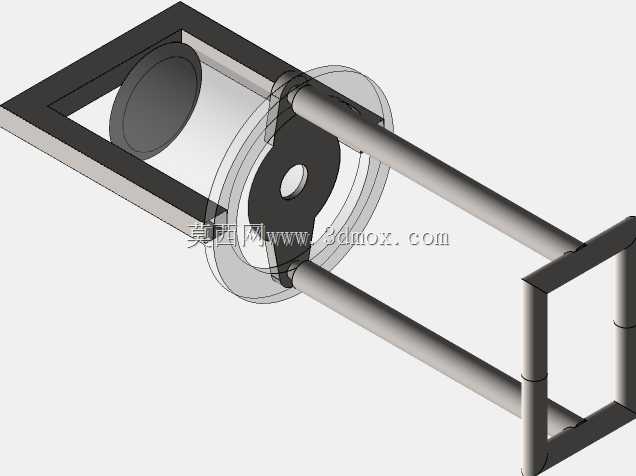

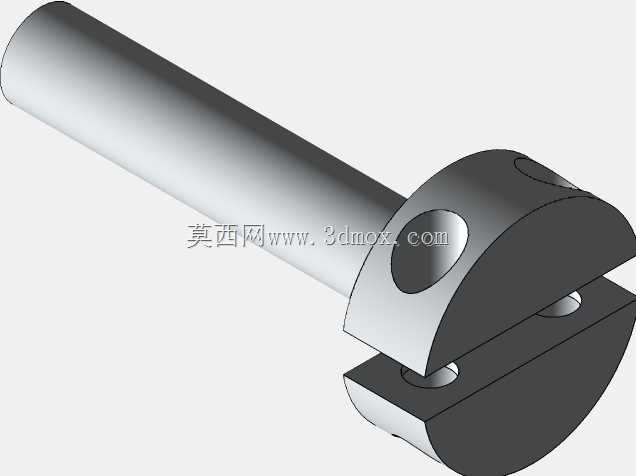

  设计过程中首先确定的是驱动端的安装边界,尾部采用方形法兰式安装座,直接匹配标准笔形气缸的安装孔位,不需要额外做转接板,安装座的框架式结构一方面给气缸提供径向支撑,避免气缸推杆伸出过长出现径向挠度,另一方面给连杆组的铰支座提供统一的安装基准,所有连杆的铰接孔位都在同一加工基准面上,能大幅降低装配时的同轴度误差,减少动作卡滞的概率。中部的导向杆采用双光杆平行布局,和气缸推杆呈三角分布,给前端的滑动铰座提供稳定的直线导向,避免单侧受力时滑动座出现偏磨,这部分的导向间隙控制在0.02-0.05mm之间,间隙过小会因为加工公差导致动作卡顿,间隙过大则会让夹爪末端出现晃动,影响抓取定位精度。

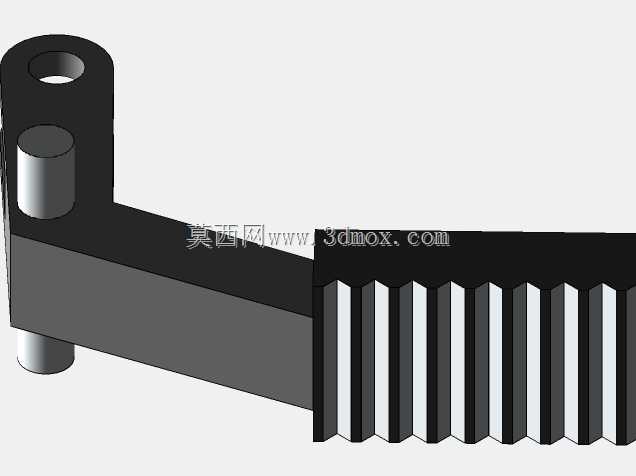

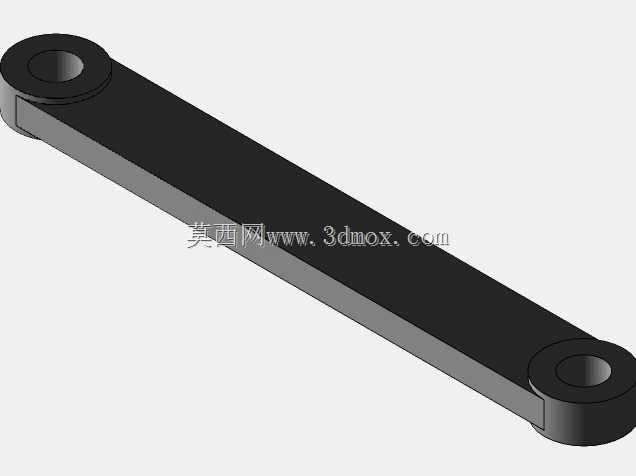

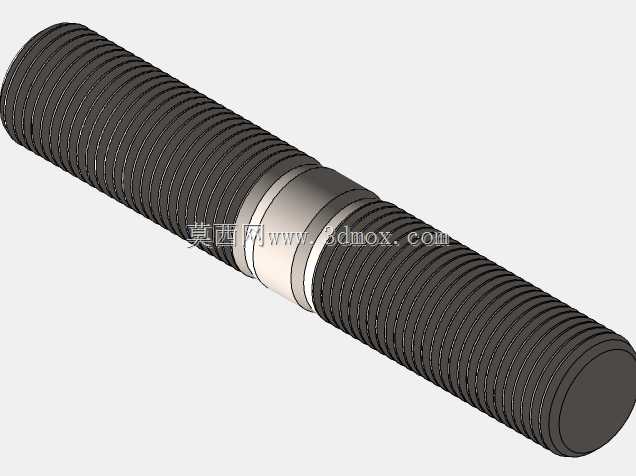

  连杆组的力臂配比是整个结构的设计核心,靠近驱动端的短连杆和连接夹爪的长连杆呈钝角布置,当气缸推杆推出时,短连杆推动长连杆绕中部固定铰点转动,带动两个夹爪同步向中心闭合,这种结构在夹爪接近闭合行程末端时会形成力放大效应,不需要选用大缸径的气缸就能获得足够的夹持力,同时在气缸失压时,连杆组的过死点设计能提供一定的自锁能力,避免工件突然掉落引发生产事故。夹爪末端的安装位采用标准的槽式接口,可以根据不同工件的外形更换定制的夹指,比如夹持圆柱形工件可以更换V型块夹指,夹持易碎工件可以在夹指表面粘贴聚氨酯缓冲垫,不需要改动整个夹持器的主体结构,适配性更强。

  从安装尺寸边界来看,整个夹持器的主体长度控制在常规小型工业机器人腕部的负载适配范围内,径向最大尺寸不会和周边的工装夹具产生干涉,尾部的进气接口采用侧面布置方式,不会在夹爪前后动作时拉扯气管,所有铰接点都采用销轴加轴用挡圈的固定方式,维护时只需要拆下挡圈就能更换磨损的销轴或者连杆,不需要整体拆解整个结构。在实际应用中,这类夹持器的动作节拍可以达到0.8秒每次开合,配合传感器检测夹爪的开合位置,就能接入设备的PLC控制系统实现自动抓取逻辑,相比电动夹爪,气动驱动的结构成本更低,响应速度更快,适合在大批量重复作业的工位长期稳定运行。另外整个结构的外露部件都做了倒角处理,没有尖锐的凸边,避免设备调试人员操作时被刮伤,运动部件的间隙都控制在3mm以内,防止操作时误触夹伤,符合自动化设备的安全设计规范。
