桌夹式手动台虎钳夹持工装结构

　　这款桌夹式夹持结构，核心定位是轻载作业场景下的快速夹持固定，区别于重型机加工台虎钳的大吨位装夹需求，它的适用场景更多集中在小件手工打磨、电子元器件引脚修整、小型试样粘接固定、教学实训中的工件夹持这类对夹紧力要求不高，但需要快速装拆、不依赖重型工作台安装的场景。很多一线装配钳工在做线束端子压接辅助、小型塑料件修飞边的时候，往往不需要重型台虎钳那种百公斤级的夹紧力，反而需要能随时固定在临时工位台面上、用完就能快速收走的夹持工具，这款结构刚好匹配这类零散、轻载的作业需求。

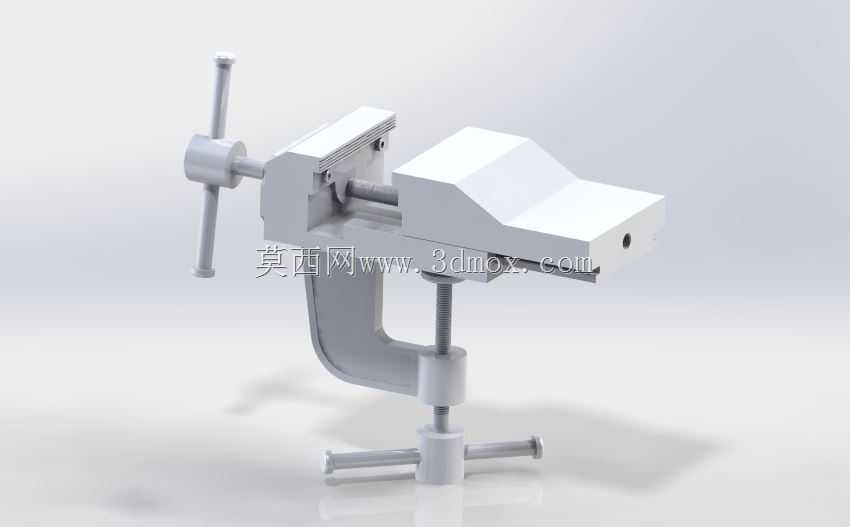

　　从功能特性来看，它采用双螺杆协同实现两个维度的固定：下部的夹紧螺杆负责把整个钳体固定在工作台边缘，适配厚度在10mm到55mm之间的常规桌面、操作台边，不需要在台面上打孔预埋螺栓，靠T型压块和钳体底座的C型卡口咬合，就能实现钳体本身的无损伤固定，不会在工作台表面留下压痕或者安装孔，适合临时工位、共享实训台这类不允许破坏台面的场景。上部的夹紧螺杆负责驱动活动钳口做直线进给，钳口开合行程在0到70mm之间，能覆盖绝大多数小型工件的夹持尺寸，钳口面做了平直的防滑纹路设计，不会像粗齿钳口那样在软质工件表面留下过深的夹痕，夹持塑料、薄铝片、印刷电路板这类易损工件的时候，能在保证夹持不打滑的前提下，减少工件表面的装夹损伤。

　　设计思路上，这款结构没有采用复杂的快拆机构或者液压、气动助力结构，全部采用纯机械螺纹传动，核心是靠螺纹副的自锁特性保证夹紧状态不会松脱，日常使用不需要额外维护，哪怕在有少量粉尘、切削液飞溅的场景下，只要定期给螺杆螺纹部分涂抹少量润滑脂，就能保证进给顺畅，不会出现卡滞。整体结构的零件全部采用规则的机加工件外形，没有复杂的曲面或者异形铸件结构，活动钳身和固定钳身的配合面采用矩形导轨导向，导向间隙可以通过侧边的紧固螺钉调整，长期使用出现磨损后，不需要更换整个钳体，只要调整导轨间隙就能恢复钳口的平行度，降低了长期使用的维护成本。摇把部分采用贯穿式圆杆设计，不需要额外做防滑滚花，靠手部摩擦力就能转动，当需要更大夹紧力的时候，还可以套入套管延长力臂，当然受限于整体结构的强度，并不建议施加过大的夹紧力，避免钳身的C型夹持部分出现塑性变形。

　　安装边界方面，整个钳体的总高度在180mm左右，上部钳口部分距离底座安装面的高度是120mm，夹持工件的时候，工件底部不会和工作台面产生干涉，长度方向的总尺寸在220mm左右，活动钳口完全伸出的时候，总长度不会超过280mm，不会占用过多的台面空间。钳身的重心落在下部C型夹的中心位置，哪怕夹持偏重的小工件，也不会出现钳体前倾、侧翻的情况，不需要额外在底座增加配重。钳口的工作面做了淬火处理，表面硬度在HRC40-45之间，日常夹持金属小件不会出现钳口凹陷、磨损过快的问题，当钳口磨损到影响夹持精度的时候，还可以通过拧下固定螺钉更换钳口板，不需要整体报废钳体。

　　实际使用中，这类轻载台钳往往被很多人忽略了它的适用边界，它不能替代重型台虎钳做敲击、重载锯切这类作业，因为C型夹的结构本身刚性不如螺栓固定的重型台钳底座，过大的冲击力会导致下部夹具体松动，甚至出现钳体从台面上脱落的风险，但在轻工作业场景下，它的灵活性是重型台钳无法比拟的，比如外出做现场维修、实训教学的流动工位、家庭DIY手工场景，不需要沉重的铸铁底座，整体重量不到2kg，能随身携带，随时固定在能找到的任意台面边缘就能开展作业。结构建模的时候，螺纹副部分做了真实的配合间隙模拟，活动钳身的导轨面也保留了实际装配需要的公差带，不是完全零间隙的理想化模型，能直接用来做装配干涉检查、运动仿真，验证夹紧行程内有没有零件卡滞的问题，也能作为轻量化夹持工装的设计参考，根据实际需要放大或者缩小尺寸，适配不同的夹持需求。
