90度传动主教齿轮三维结构设计

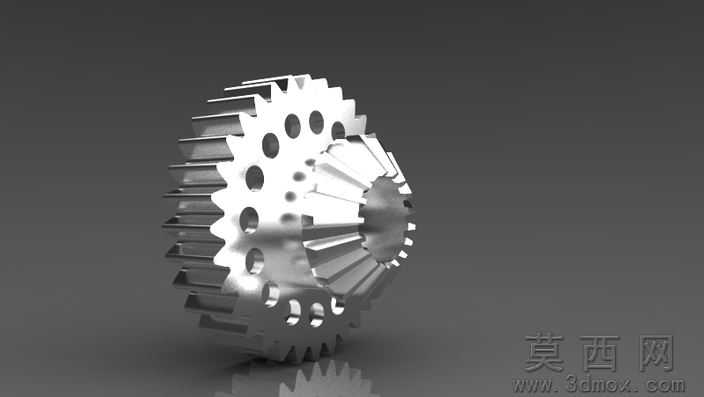

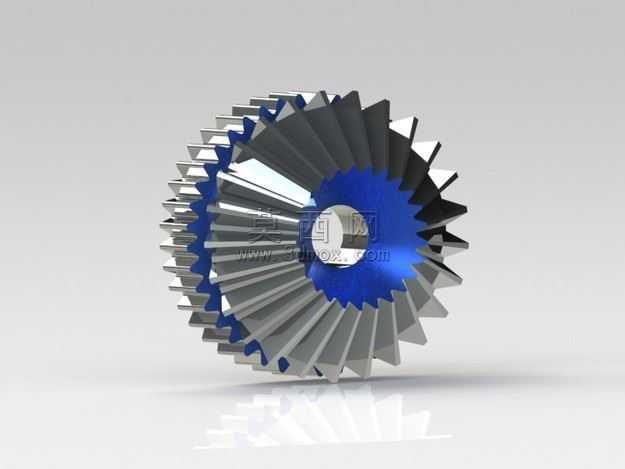

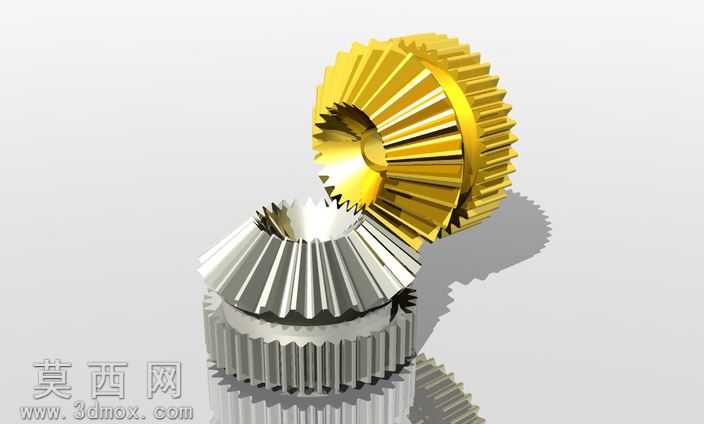

本作品为90度交错轴传动用主教齿轮三维建模作品，建模阶段以机械设计手册中锥齿轮与直齿轮复合结构的参数规范为基准，首先完成齿轮核心参数的定义：确定直齿圆柱齿轮段的模数、齿数、压力角、齿顶高系数、顶隙系数，同步匹配另一端锥齿轮段的分锥角为45度以实现90度正交传动，保证两端齿部的传动比匹配与同轴度精度。建模过程中先绘制齿轮的基准回转轴线，分别构建两端齿部的齿廓曲线，直齿段采用渐开线齿廓生成逻辑，通过参数化方程绘制单齿齿槽轮廓后经圆周阵列完成整圈齿形构建；锥齿段则依据分锥、顶锥、根锥的角度参数，绘制锥面齿廓的扫描路径，通过扫描切除生成单齿锥齿结构，再沿锥面圆周方向完成整圈齿形阵列，保证齿形的啮合精度。主体轮盘部分采用轻量化设计，在轮辐区域均匀布置圆形减重孔，在保证轮体结构强度、满足传动扭矩承载要求的前提下，尽可能降低轮体自身重量，减少传动过程中的转动惯量，提升传动响应效率。材质与渲染阶段，为模型赋予金属合金钢材质，调整材质的金属度、粗糙度参数，模拟经过机加工后的金属表面质感，添加环境反射效果突出齿面的加工精度，通过光影渲染清晰展现齿部的啮合结构、轮盘的减重孔布局以及两端齿部的衔接过渡结构，直观呈现该复合齿轮的结构特征。该齿轮可用于变速器等需要90度转向传动的机械结构中，建模过程中严格控制各部分的尺寸公差，保证齿形的啮合间隙、轮体的同轴度符合实际机械加工与装配的要求，可用于机械结构的装配验证、传动原理演示以及相关机械设计的参考使用。
