直列四缸内燃机曲柄连杆机构结构

　　这套直列四缸动力核心的结构模型，完整还原了往复式内燃机最核心的运动转换单元，在车用动力、小型工程机械动力、固定式发电机组动力场景中，这套机构是完成热能向机械能转换的核心载体，所有燃烧做功的能量都要通过这套结构完成输出。从实际工程应用来看，这套结构直接决定了动力单元的运转平顺性、动力输出效率与大修间隔周期，建模时完全遵循量产机型的运动干涉校验逻辑，每一处配合间隙都参考了量产水冷内燃机的实际装配公差。

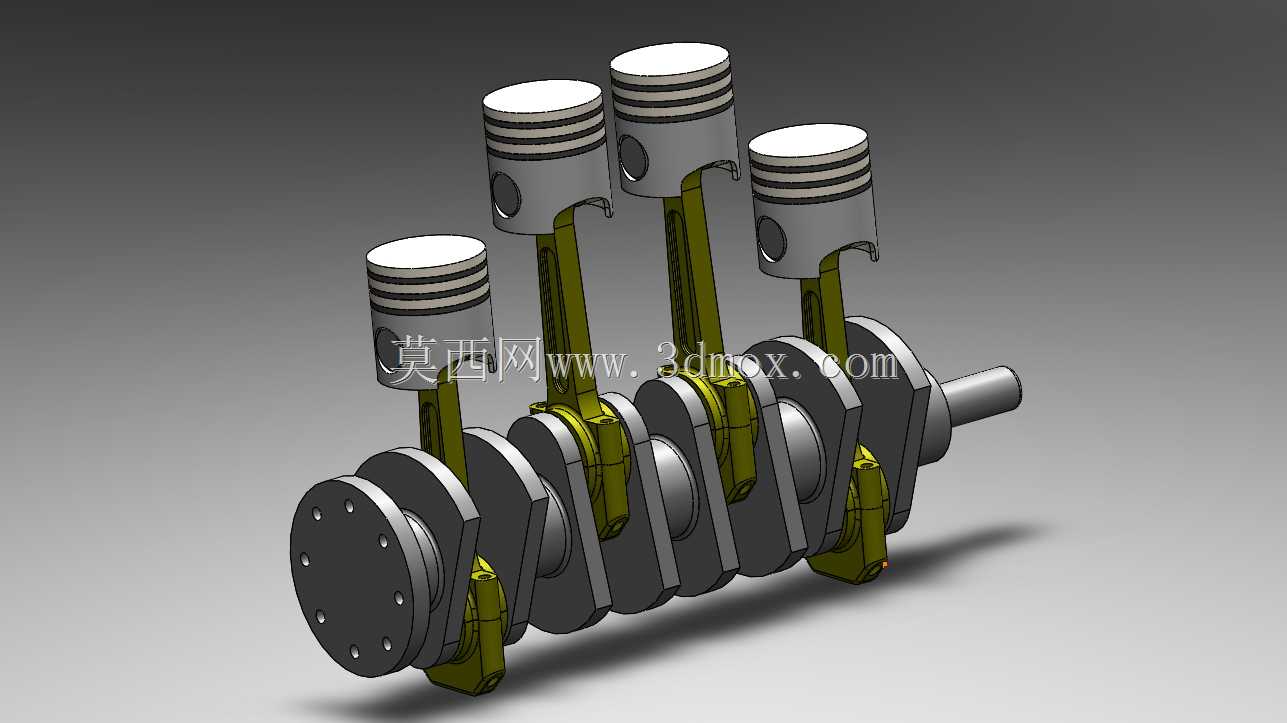

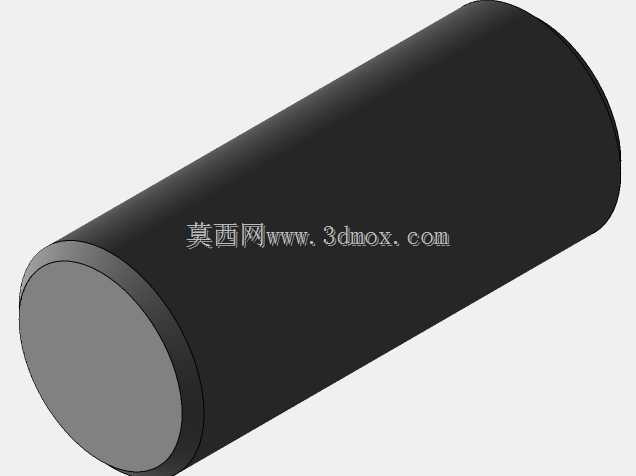

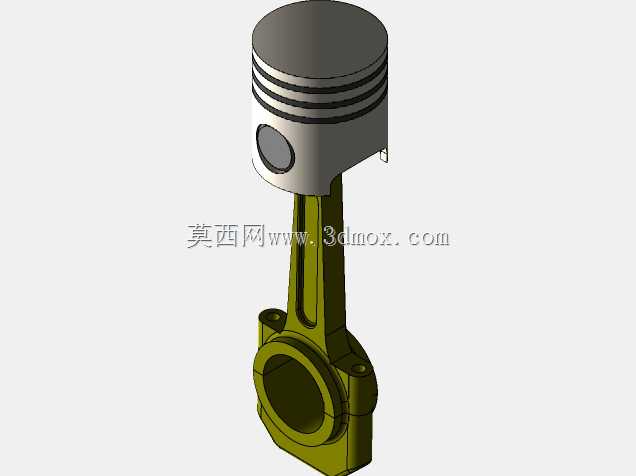

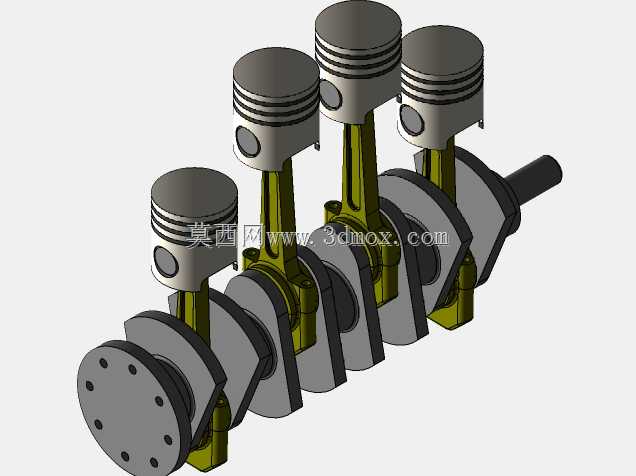

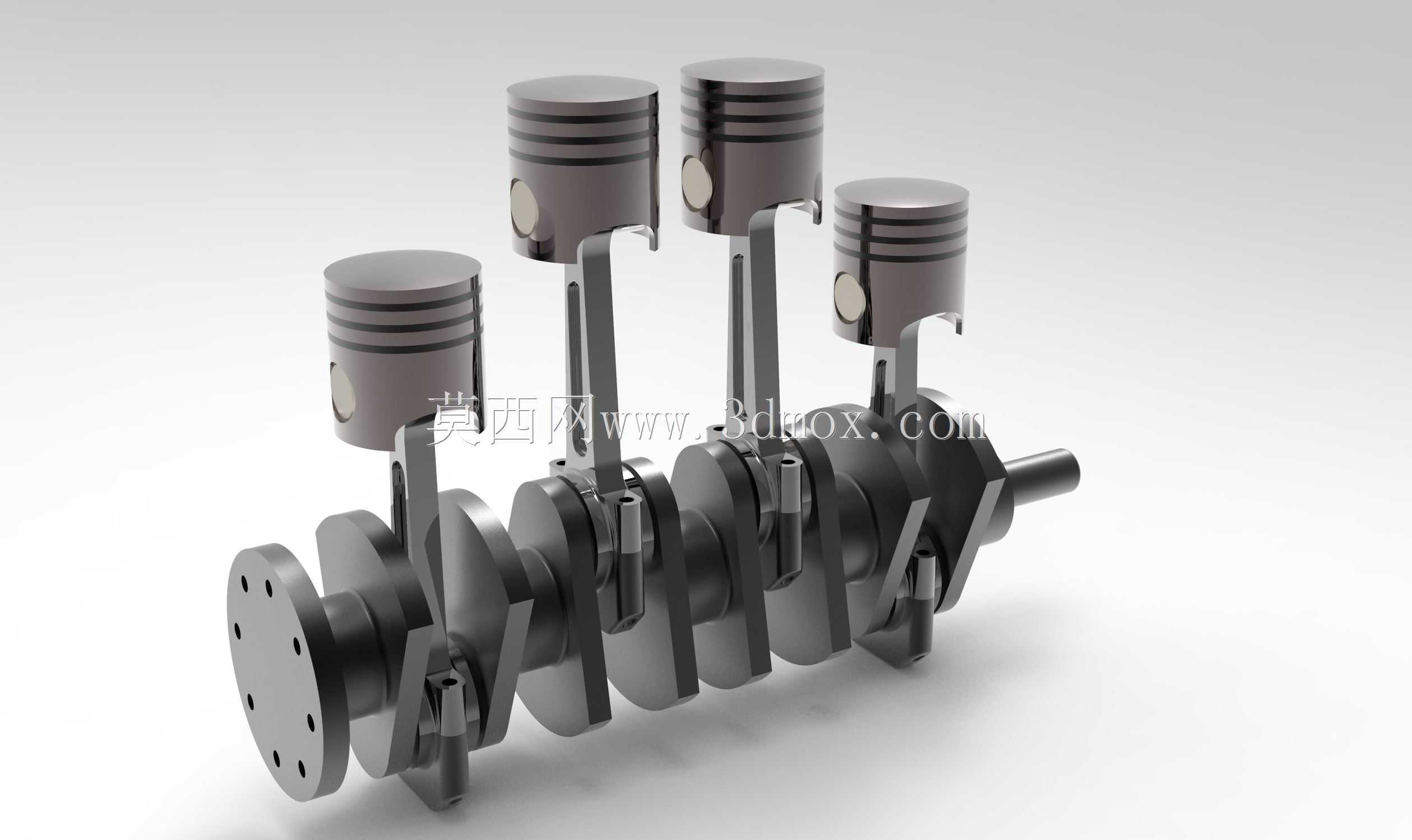

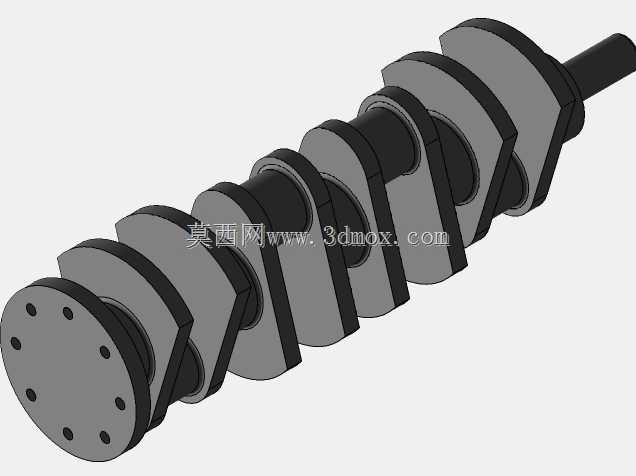

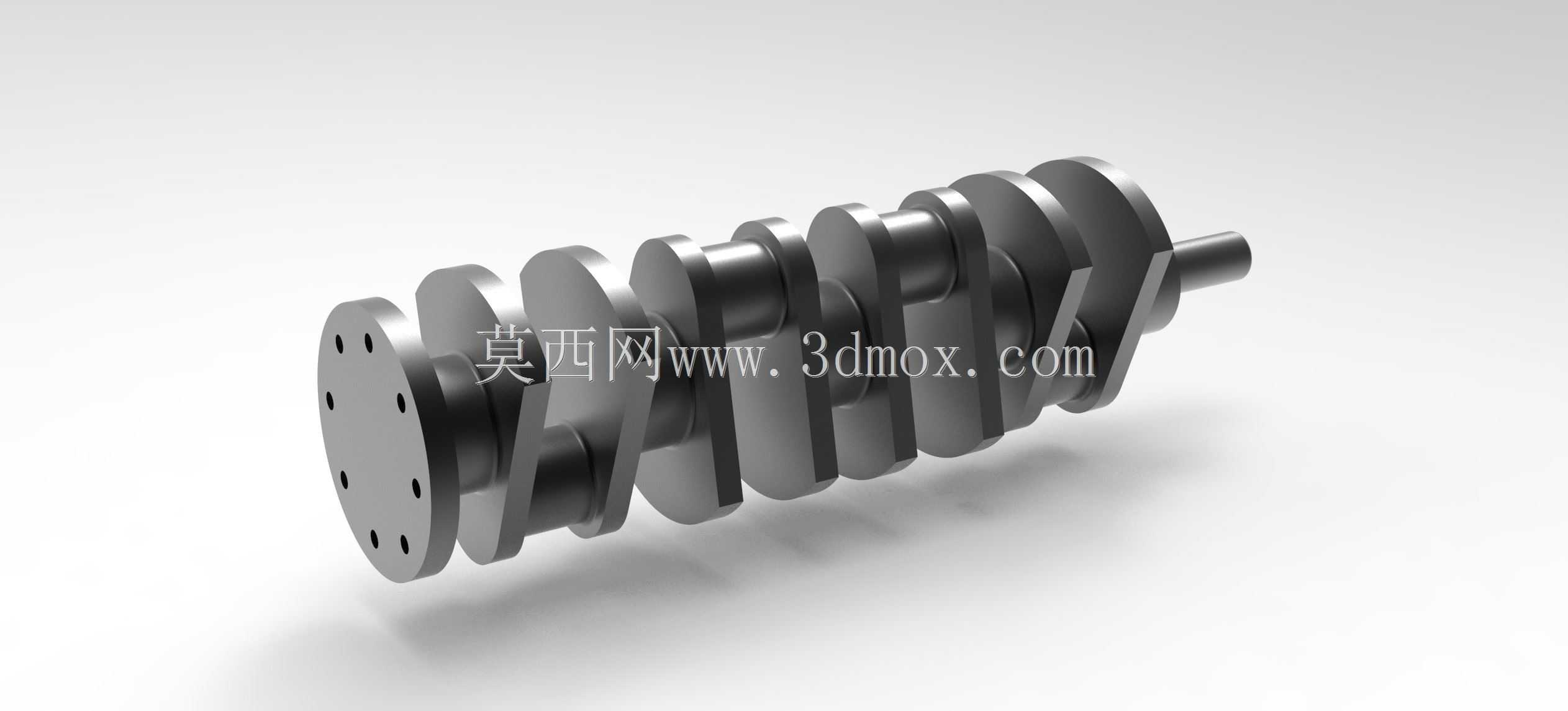

　　先从安装边界说起，整套机构沿曲轴轴向排布四个曲柄销，相邻曲柄销错角为180度，对应四缸机1-3-4-2或者1-2-4-3的常见点火顺序，曲轴两端的主轴颈直径、输出端法兰安装孔位，都匹配主流1.6L-2.0L排量乘用车动力单元的安装尺寸，轴向总长度控制在380mm范围内，曲轴中心到活塞顶面的上止点高度为192mm，完全适配常规横置前驱动力舱的布置边界，不需要额外调整周边附件的安装位置就能完成适配。活塞部分采用了带两道气环一道油环的环槽设计，活塞销采用半浮式配合结构，活塞裙部的型线做了微椭圆处理，建模时特意还原了冷态下裙部的预变形量，避免热态运转时出现拉缸问题。

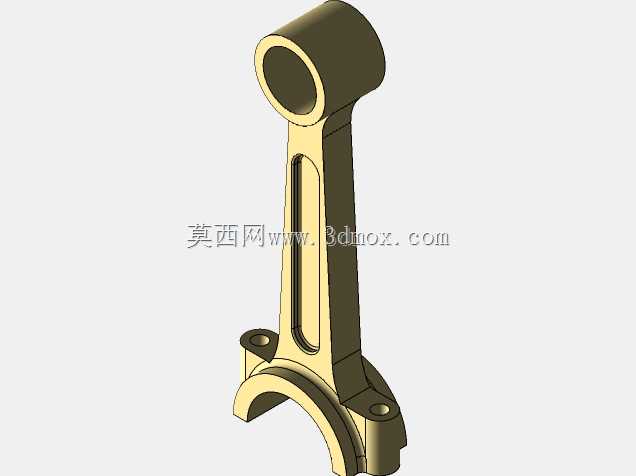

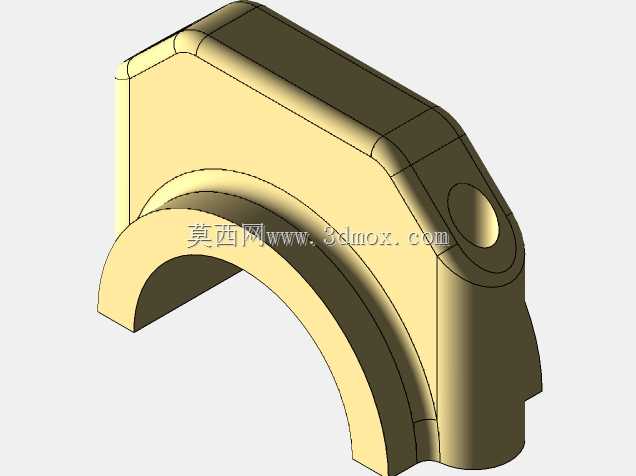

　　设计思路上没有做多余的装饰性结构，所有特征都服务于功能实现：曲轴的平衡块布局完全经过动平衡逻辑校验，每个平衡块的质心偏移量都对应曲柄连杆机构的往复惯性力抵消需求，直列四缸机型本身一阶二阶惯性力可以通过自身结构平衡，这套模型里的平衡块重量分配完全匹配四缸机的平衡特性，不需要额外加装平衡轴就能满足常规乘用车的振动控制要求。连杆部分采用了涨断式连杆的结构特征，连杆大头的剖分面做了锯齿形定位结构，保证装配时的定位精度，连杆小头的衬套压装位置、油道开孔位置都完全还原量产结构，润滑油可以从曲轴油道通过连杆大头的油孔进入杆身油道，最终输送到活塞销位置完成润滑。

　　从功能特性来看，这套机构的运动逻辑完全符合四冲程循环的工作要求，曲轴每旋转两圈，四个活塞分别完成进气、压缩、做功、排气四个行程，相邻做功缸的动力输出间隔为180度曲轴转角，保证动力输出的连续性。建模时所有运动副都保留了合理的装配间隙，曲轴主轴颈与缸体主轴承座的配合间隙、连杆大头与曲柄销的配合间隙、活塞与缸壁的配合间隙都参考了实际量产机型的公差带，做运动仿真时不会出现干涉卡滞的问题。很多初学者做这类结构建模时容易忽略活塞销的偏置设计，这套模型里活塞销孔中心相对于活塞中心向做功行程侧偏移了1mm，这个细节是为了缓解活塞在上止点换向时的敲缸问题，完全是量产机型的实际设计逻辑，不是理想化的对称结构。

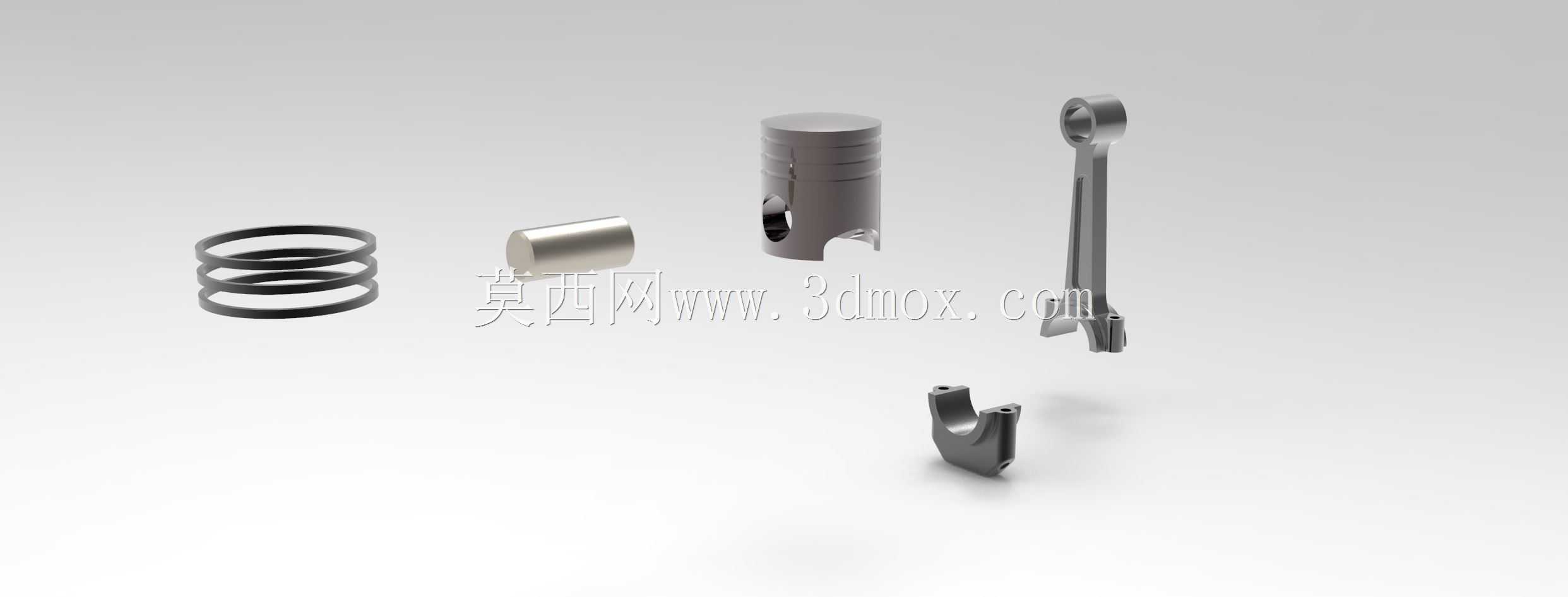

　　在实际选型参考场景中，这套模型可以作为小排量动力单元开发的结构参考，也可以作为教学演示的运动仿真载体，所有零部件的拆分逻辑完全符合实际装配流程：曲轴从缸体下端装入，主轴承盖通过螺栓固定，活塞连杆组从缸体上端装入，连杆大头通过螺栓固定在曲柄销上，整个装配顺序和实际生产线上的装配流程完全一致，没有出现无法装配的倒扣结构或者干涉特征。曲轴前端的带轮安装位、后端的飞轮安装法兰都做了标准化的特征设计，前端的正时齿轮安装键槽、油封轴颈的尺寸都符合行业通用规范，不需要重新修改就能匹配前端轮系、正时系统、飞轮离合器组件的安装接口。

　　很多三维建模人员做这类动力结构时，容易把曲柄的错角做的不精准，导致点火顺序错乱，运动仿真时出现动力中断的逻辑问题，这套模型里的四个曲柄销的角度定位经过反复校验，一缸和四缸曲柄销处于上止点位置时，二缸和三缸曲柄销处于下止点位置，完全匹配四冲程四缸机的工作相位要求。活塞顶面的燃烧室凹坑造型也参考了平顶活塞的常规设计，没有做过于复杂的燃烧室造型，适配气道喷射式汽油机的燃烧室设计需求，压缩比控制在10.5:1的常规范围，符合民用汽油机的设计参数逻辑。
