电机驱动离心式鼓风机构件结构设计

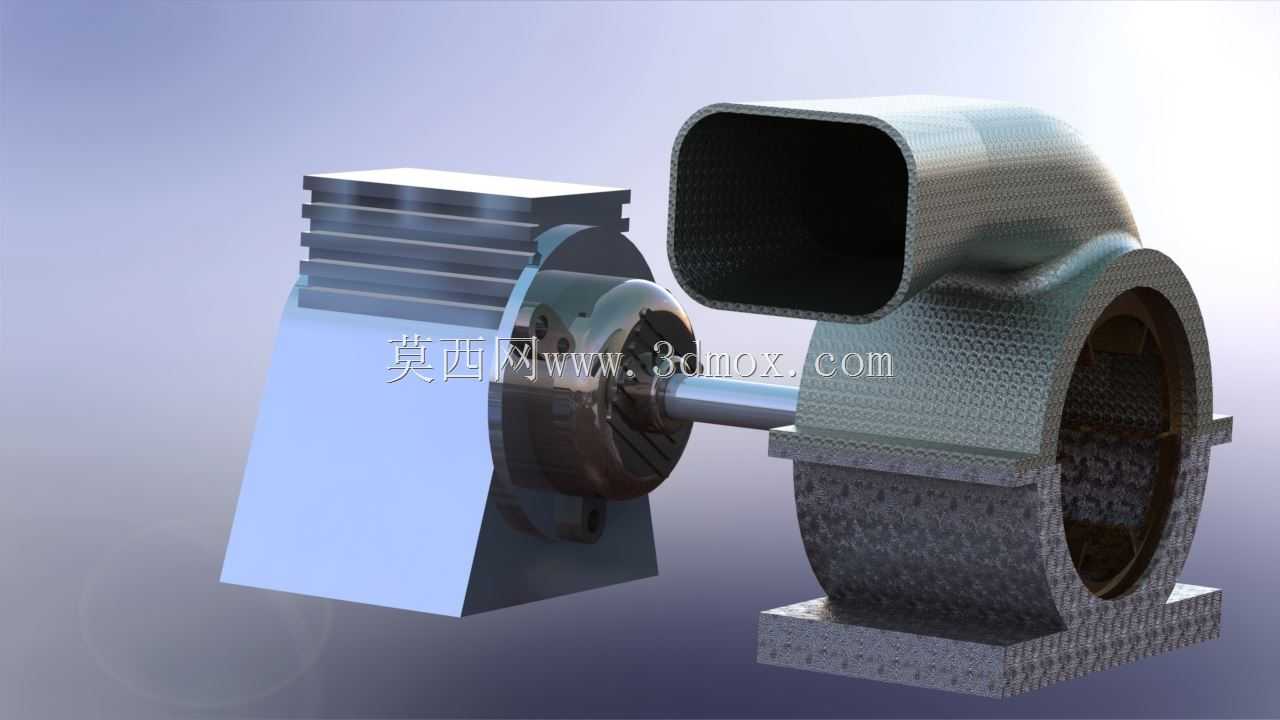

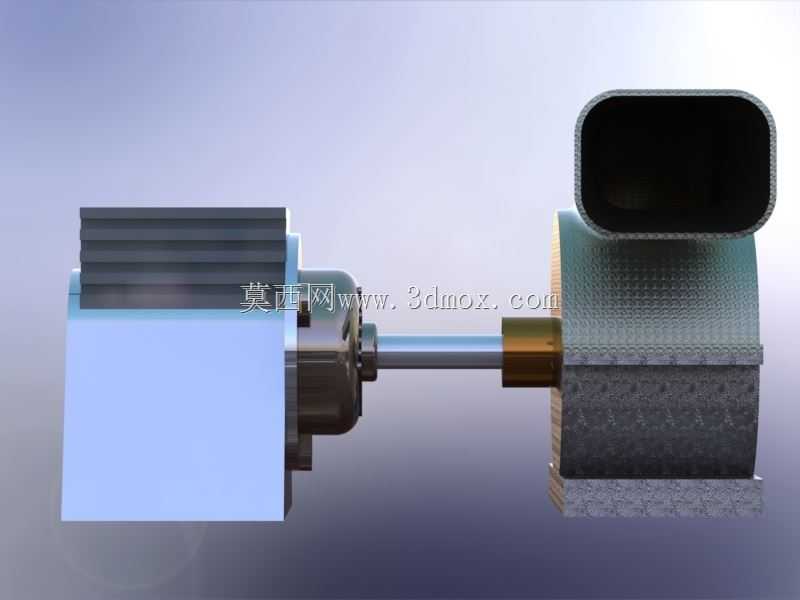

　　这套鼓风机构件的三维结构，核心适配小功率强制通风场景，常见于小型设备散热、工位局部送风、小型燃烧装置配风、实验台气流输送这类对风压有一定要求、安装空间紧凑的工况，区别于普通轴流风扇的大风压低扬程特性，离心式的蜗壳结构能在相同叶轮直径下输出更高静压，克服短距离风道、过滤层、狭窄出风口的阻力损失。从结构拆分来看，动力端采用带散热鳍片的电机壳体设计，鳍片沿电机轴向平行排布，运行时转子带动的周边气流可顺着鳍片间隙流动，带走定子绕组产生的铜损与铁损热量，无需额外加装散热风扇即可满足连续运行的温升要求，电机输出轴直接与离心叶轮连接，省去了皮带传动、联轴器传动的中间环节，既压缩了整体轴向安装尺寸，也消除了传动环节的功率损耗与偏心振动风险，

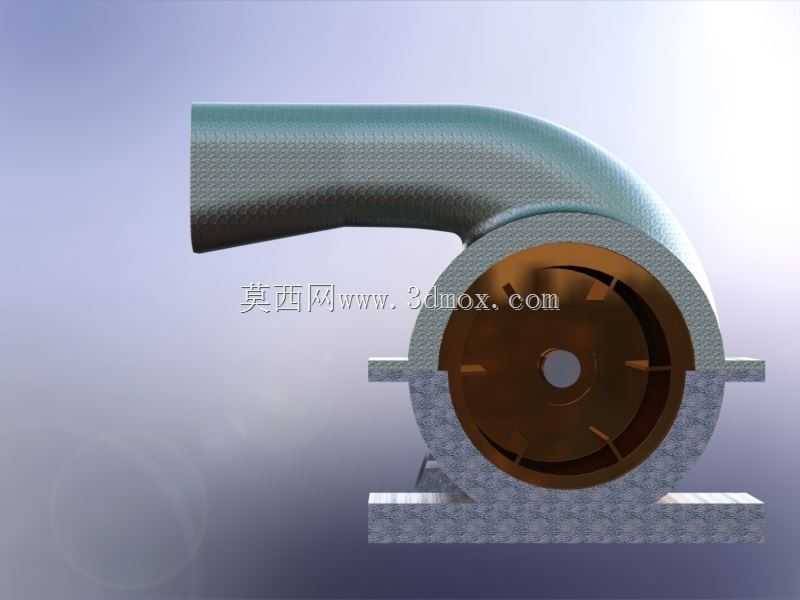

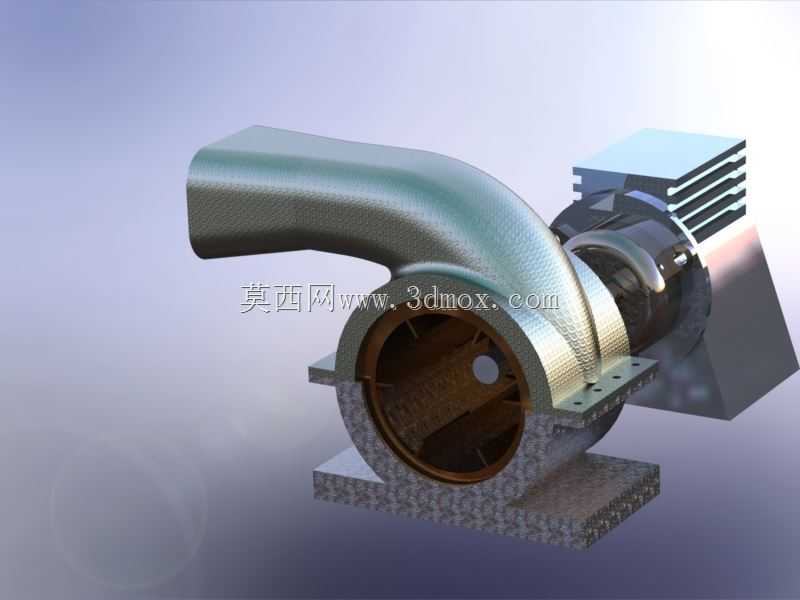

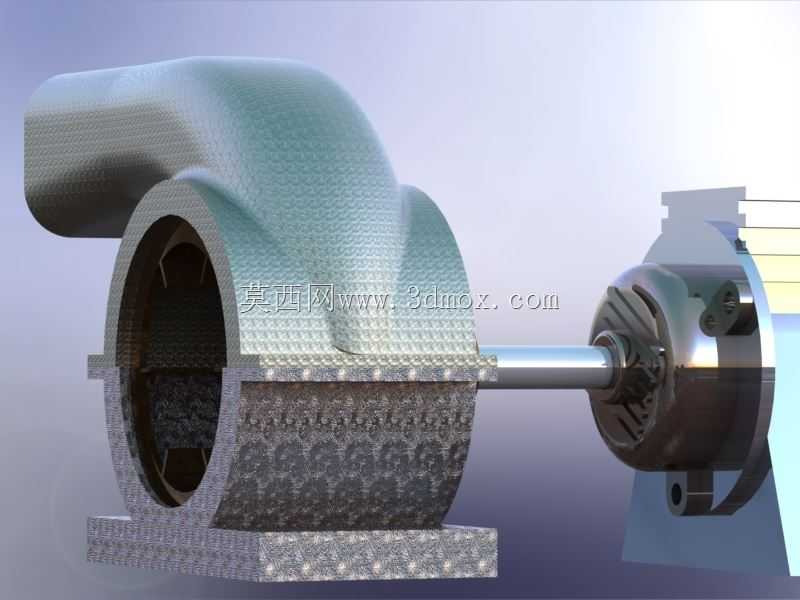

　　适合对振动幅值要求严苛的桌面级设备、精密仪器配套送风场景。蜗壳部分采用方转圆的流道设计，进风口为圆形直段，与叶轮进风侧的间隙控制在极小范围，减少气流回流损失，出风口为方形截面，可直接对接方形通风管道或者设备的方形进风接口，无需额外制作方转圆转接件，降低现场安装的加工成本；蜗壳底部设置一体化安装底座，底座上预留的安装孔位与电机侧的安装支架孔位共面，安装时可直接通过螺栓固定在同一安装平面上，保证电机轴与叶轮的同轴度，避免长期运行出现轴封磨损、叶轮擦壳的故障。设计过程中优先考虑了装配的工艺性，电机端盖与蜗壳侧的连接采用止口定位结构，止口的配合公差选过渡配合，装配时无需反复调整同轴度，拧紧连接螺栓即可保证叶轮与蜗壳侧壁的间隙均匀，

　　不会出现单侧间隙过小导致的摩擦异响；叶轮采用前向式叶片结构，相同转速下比后向叶片能输出更高的风压，适配需要克服一定管路阻力的送风场景，叶片与轮盘、轮盖的连接位置做了圆弧过渡，减少应力集中，同时降低气流在叶片通道内的涡流损失，提升运行效率。安装边界方面，整体结构的重心落在底部安装底座的中心区域，安装时无需额外加装配重块，水平安装状态下的抗倾覆能力满足常规工业设备的振动要求；电机的接线盒位置设置在壳体侧上方，避开了蜗壳出风口的气流直吹区域，也不会被底部安装面的积水、油污浸染，接线操作时无需拆卸其他构件，侧面预留的接线空间可满足常规电缆弯头的安装转弯半径要求。实际选型适配时，可根据需求的风量风压参数调整叶轮直径与电机转速，

　　这套结构的接口尺寸具备通用性，更换不同功率的电机时只需调整电机端盖的止口尺寸，蜗壳与底座部分可通用，减少衍生型号的设计重复工作量；蜗壳的壁厚选取兼顾了刚性与重量要求，运行时不会因为气流脉动产生薄壁共振噪音，表面的纹理处理既可以掩盖加工过程中的轻微表面瑕疵，也能减少气流沿壁面流动时的摩擦阻力。在设备配套场景中，这类直连离心鼓风机常作为小型工业设备的内置通风部件，比如小型激光设备的烟尘抽取、电子机柜的强制散热、小型热风循环设备的风源供给，相比外置风机的方案，集成式的总成结构减少了外部管路连接的泄漏点，整体占用空间更小，装配时只需固定底座、接通电源与出风口即可投入使用，大幅降低设备总装的工序时长。
