木质框架沙漏计时摆件结构设计

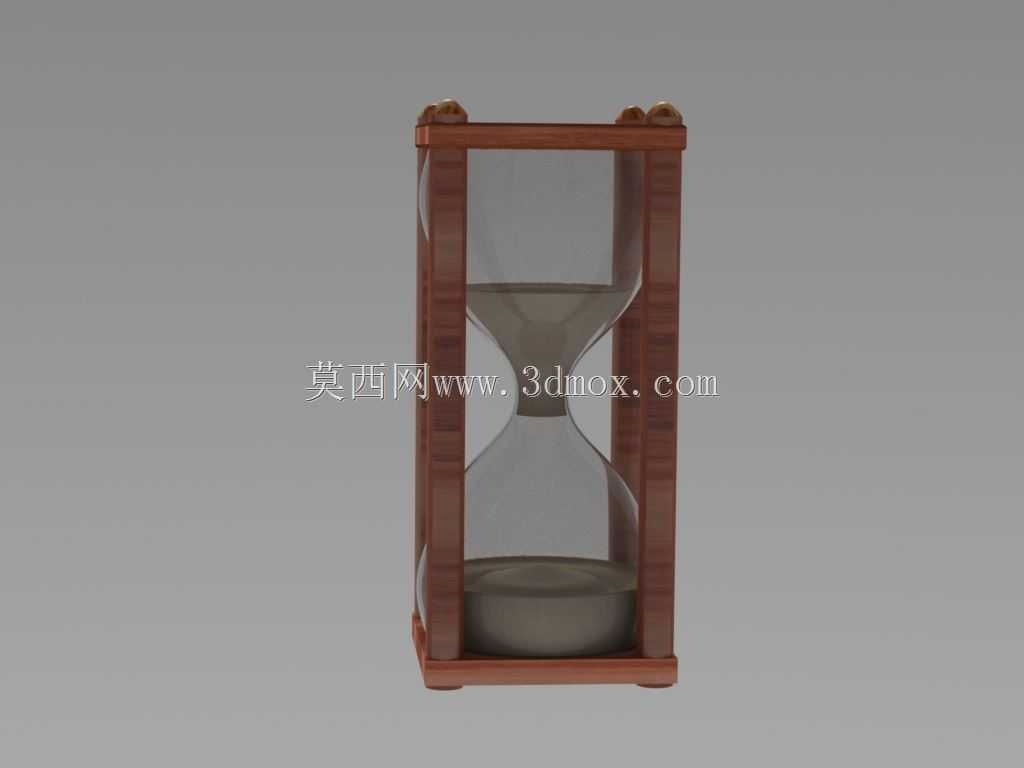

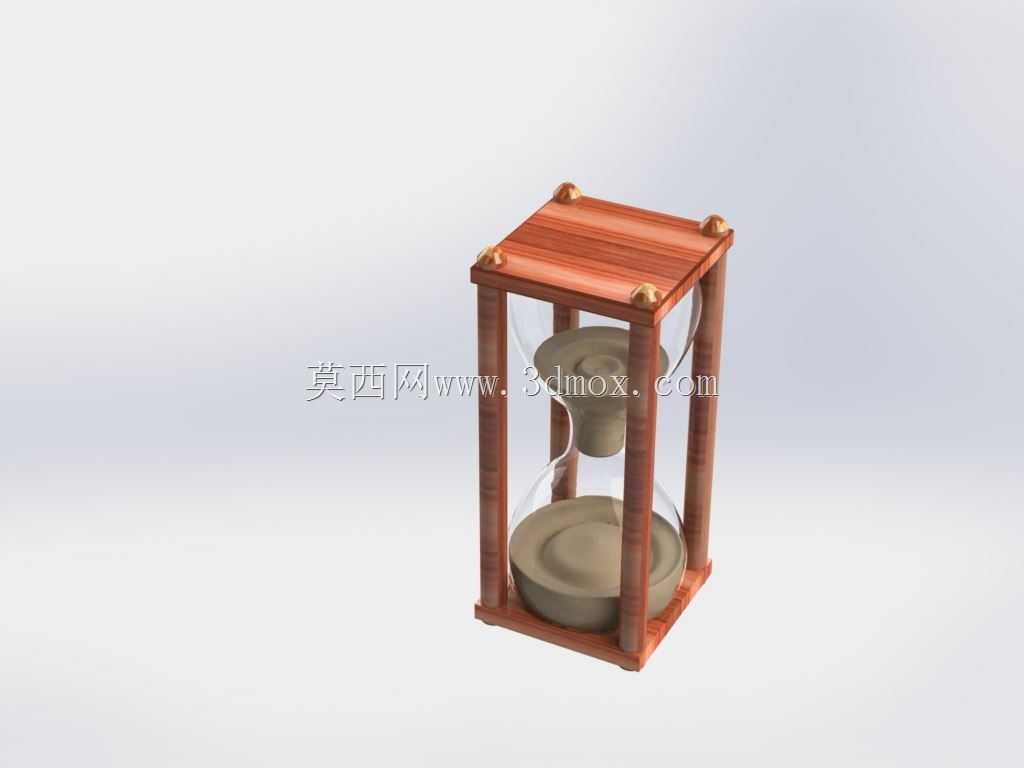

　　日常桌面陈设与短时计时场景中，这类带木质框架的沙漏是兼顾实用功能与装饰属性的常用物件，很多需要可视化短时计时的工位、展示区域都会配置这类器具，相比电子计时设备，它无需供电，依靠沙砾重力流动实现时长计量，视觉反馈直观，同时木质外框的质感也能适配多数办公、展示场景的陈设风格。做这个结构设计的时候，最先要敲定的是整体的安装边界，外框采用四根竖向实木立柱搭配上下两块实木封板的框架结构，立柱与封板的连接位置做了内嵌榫头定位，避免粘接后出现框架歪斜的问题，整体外轮廓的长宽尺寸控制在握持舒适的区间，竖向高度适配常规桌面置物层的净高，不会出现摆放时卡滞的情况。核心的计时腔体是双锥面玻璃结构，上下两个储沙腔通过中间的窄颈连通，

　　窄颈的通径直接决定沙砾的流动速度，也就是单轮计时的总时长，设计时要先根据目标时长匹配沙砾的粒径与窄颈通径的对应关系，避免沙砾在窄颈位置出现卡滞、流动断档的问题。玻璃腔体的固定是结构设计的重点，上下两端都做了与木质封板匹配的定位凹槽，凹槽内加装软质缓冲垫层，一方面抵消木质材料温湿度变形带来的挤压应力，避免玻璃腔体受硬力开裂，另一方面也能减少日常挪动时的震动传导，防止沙砾流动状态受震动干扰出现计时偏差。框架顶部的两个装饰堵头同时承担吊装限位的作用，如果需要将沙漏悬挂展示，堵头内侧的隐藏挂孔可以直接穿入挂绳，不需要额外在框架上打孔破坏结构完整性。框架左右两侧预留的内凹面是为了方便拿取时手指施力，挪动时不会因为玻璃表面光滑出现滑脱的问题。

　　实际使用中，沙砾的装填量需要严格匹配腔体容积，上腔预留的空余空间要保证沙砾全部流完后不会出现溢出，下腔的容积要大于沙砾总体积，避免沙砾堆积到窄颈位置反向影响流动速率。木质框架的表面做了圆弧倒棱处理，所有外露的棱角都打磨到R2以上的圆角，避免日常摆放、拿取时刮蹭桌面或者划伤手部。玻璃腔体与木质框架的配合间隙控制在1.5mm左右，既不会因为间隙过大出现腔体晃动，也不会因为间隙过小导致温湿度变化时木材膨胀挤碎玻璃。这类沙漏除了日常桌面计时使用，也常作为工艺陈设品放在展示柜、前台区域，结构设计时除了满足计时功能的精度要求，也要兼顾外观的协调性，木质框架的木纹走向做了对称排布，四根立柱的木纹方向保持一致，提升整体的视觉质感。

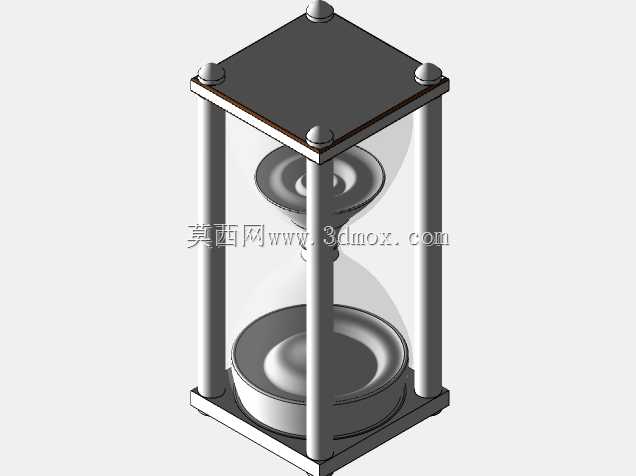

　　在做三维建模的时候，玻璃腔体的双锥面过渡位置做了曲率连续处理，避免出现折角导致的应力集中，同时也让玻璃的透光效果更均匀，沙砾流动时的视觉观感更流畅。上下木质封板与玻璃腔体接触的位置，缓冲垫层的厚度控制在1mm，既可以提供足够的缓冲量，也不会让玻璃腔体出现上下窜动的情况。框架的榫接位置做了0.2mm的涂胶间隙，保证粘接时胶水可以均匀填充，连接强度满足日常挪动、轻微磕碰的使用要求，不会出现框架散架的问题。实际生产装配时，先将玻璃腔体装填好沙砾并做密封处理，再将下端封板与四根立柱粘接固定，放入缓冲垫层后装入玻璃腔体，再放置上端缓冲垫层，最后粘接上端封板与装饰堵头，整个装配流程不需要额外的金属紧固件，外观整体性更强。
