南非窄轨铁路燃油运输罐车结构设计

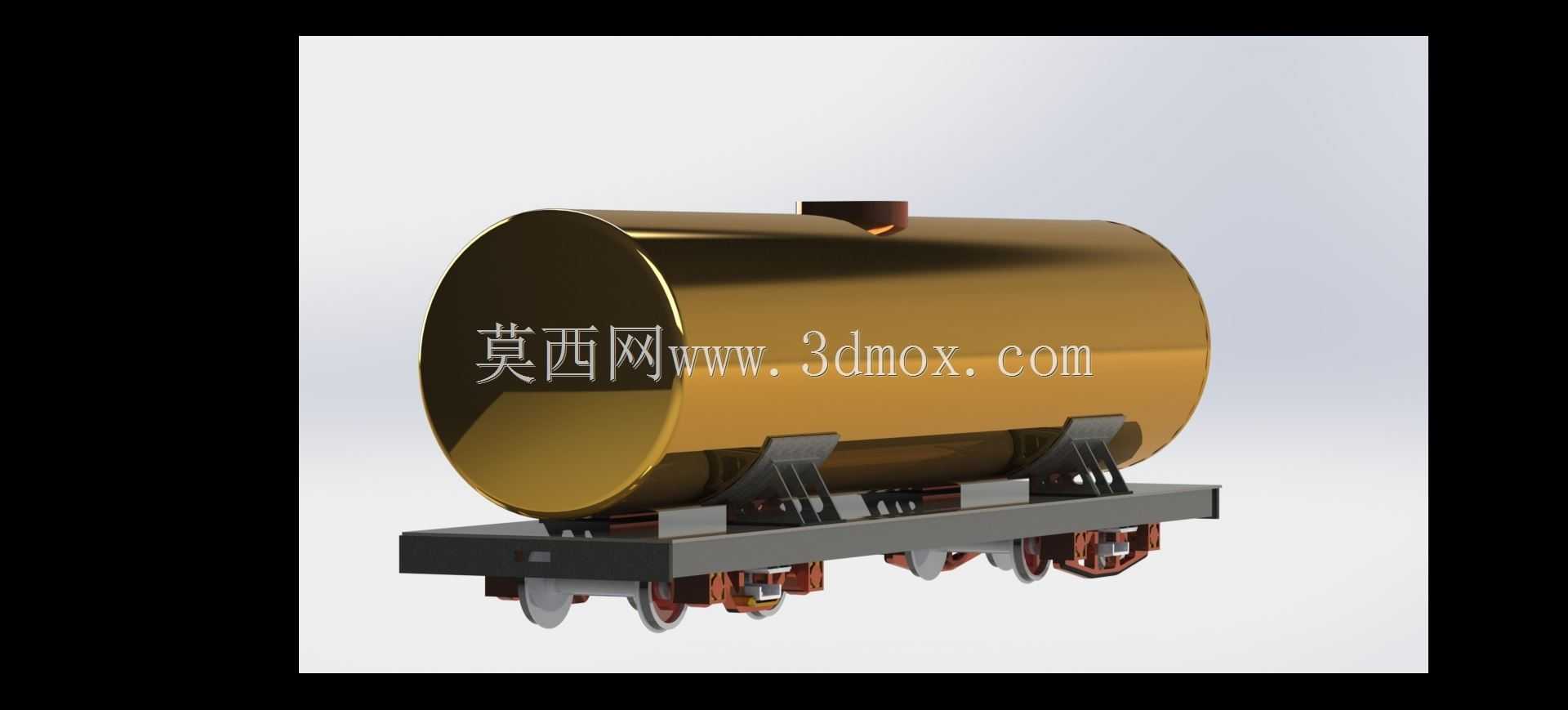

　　这款轨道运输装备的三维结构，完全围绕南非窄轨线路的实际运营工况搭建，核心承担液态燃油类介质的干线转运任务，适配当地矿区、炼化点与集散场站之间的固定编组运输需求。从结构拆分来看，整个装备分为上部储液承载罐体、中部安装支撑平台、下部走行转向架三个核心模块，各模块之间的连接边界完全按照铁路车辆的装配公差要求设定，避免建模过程中出现干涉错位问题。

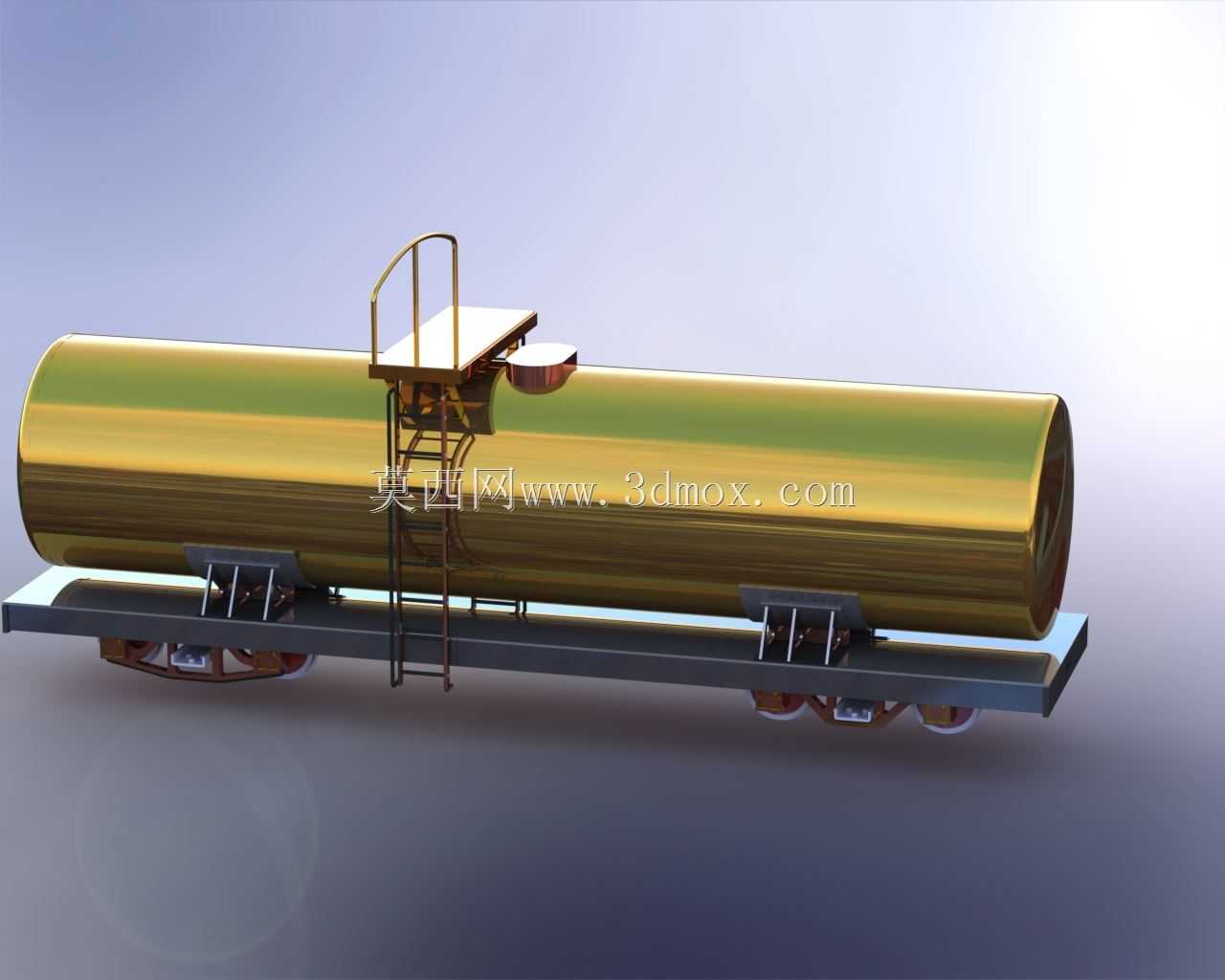

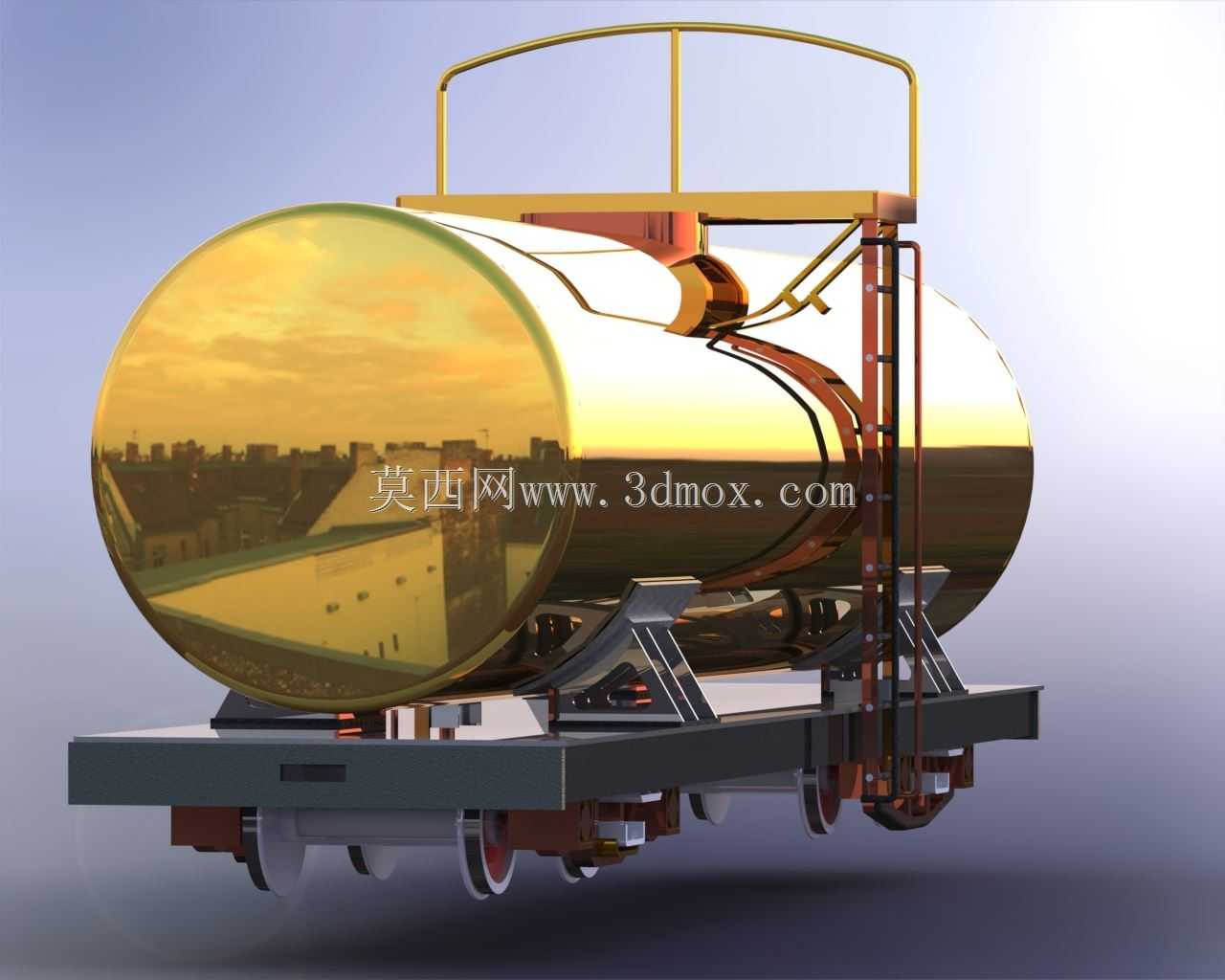

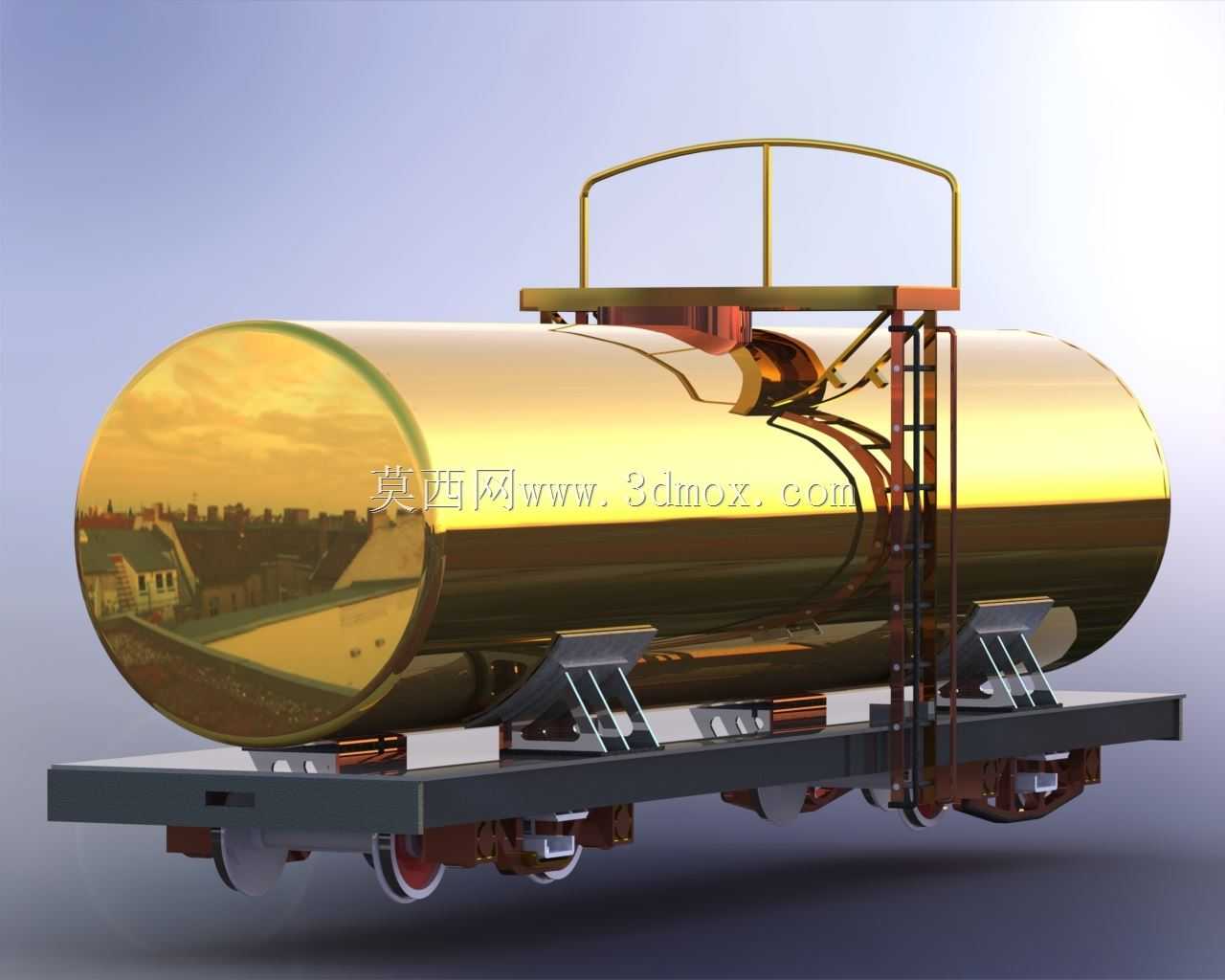

　　罐体部分采用卧式圆柱形承压结构，两端采用标准椭圆封头收边，这种构型既能够平衡内部液态介质运行中产生的晃动力，也能降低车辆运行时的迎风阻力，罐体顶部设置带安全护栏的操作走台，搭配直爬梯连通地面操作位，走台区域预留了注油口、人孔、呼吸阀的安装位置，爬梯的踏步间距、护栏高度都符合铁路车辆作业的安全规范，操作人员可以通过爬梯抵达顶部完成介质加注、液位检测、密封件更换等日常运维操作。罐体侧面的支撑鞍座采用变截面焊接结构，鞍座与罐体之间预设了橡胶缓冲垫的安装间隙，能够吸收车辆通过曲线轨道、道岔时产生的横向与纵向冲击，避免刚性连接导致的罐体焊缝疲劳开裂。

　　下部走行部分采用两台两轴转向架作为承载走行单元，转向架的轮对适配南非窄轨线路的轨距要求，轮对内侧距、踏面廓形完全匹配当地线路的轨道参数，转向架构架采用焊接箱型梁结构，搭配一系悬挂装置缓冲轨道不平顺带来的振动，轴箱定位结构采用导框式定位，能够在保证承载强度的同时，允许轮对在通过曲线时产生适量的横向位移，降低轮缘磨耗。转向架上设置的基础制动装置，采用单侧闸瓦制动结构，制动杠杆的传动比经过匹配计算，能够满足整列编组时的制动距离要求，车钩安装面位于底架两端的标准高度位置，能够与当地运营的其他铁路车辆实现连挂编组，不需要额外加装转换配件。

　　中部底架作为连接罐体与转向架的承载基体，采用型钢焊接的框架结构，中梁采用整根热轧型钢加工，承担整车载荷的纵向传递，枕梁位置对应转向架的心盘安装座，心盘的回转半径、接触面粗糙度都按照重载铁路车辆的要求设计，能够允许转向架相对于底架产生足够的回转角度，适配小半径曲线的通过需求。底架上还预留了制动管路、信号线缆的走行槽位，避免管线外露在运行中被飞石、杂物击打损坏。

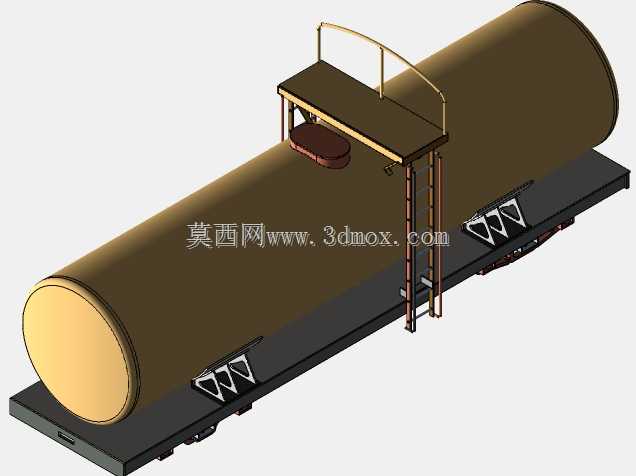

　　建模过程中，所有板件的厚度、型材的截面参数都参考了同类型窄轨罐车的实际运营参数，罐体的有效容积能够匹配当地常见的短途运输批次需求，整车的高度、宽度边界完全符合南非铁路的机车车辆限界要求，不会在运行中与线路旁的信号设备、接触网支柱、站台建筑产生干涉。罐体顶部的操作走台采用防滑花纹板结构，护栏的横杆间距、踢脚板高度都满足高空作业的防护要求，爬梯与罐体侧面的连接支架采用分段焊接设计，避免应力集中导致的支架断裂。

　　在细节处理上，罐体表面的反光效果还原了金属罐体的实际涂装状态，封头位置预留了介质标识的喷涂区域，转向架的轮对、轴承、弹簧等部件都按照实际装配关系拆分，能够直接用于装配干涉检查、运动仿真分析，也可以作为铁路装备设计人员的结构参考案例，用于同类窄轨运输车辆的方案设计阶段构型比对。整个模型的装配层级清晰，每个子部件都可以单独拆分查看结构细节，支撑结构的焊缝位置、螺栓连接点都做了还原，能够直观展示各部件之间的传力路径：罐体的垂向载荷通过鞍座传递到底架枕梁，再通过心盘传递到转向架构架，最终通过轮对传递到轨道面；纵向的牵引力、制动力则通过底架中梁、车钩缓冲装置在车辆之间传递，转向架的悬挂系统会过滤掉大部分高频振动，保证罐体运行的平稳性，减少液态介质的剧烈晃动对车辆运行稳定性的影响。
