四轮轮式仿古青铜礼炮结构设计

　　这款四轮轮式仿古礼炮的结构设计，最初的需求场景来自文创展示、主题场景陈设以及机械科普教具领域，区别于实战类火炮的功能定位，该结构在设计时优先平衡了外观还原度与结构可实现性，同时兼顾了拆装演示的便利性。从实际用途来看，该结构既可以作为工业风陈设摆件的核心结构载体，也可拆解为机械装配教学的演示组件，帮助初学者理解轮式支撑结构、轴系配合、金属件表面处理对应的结构设计逻辑。

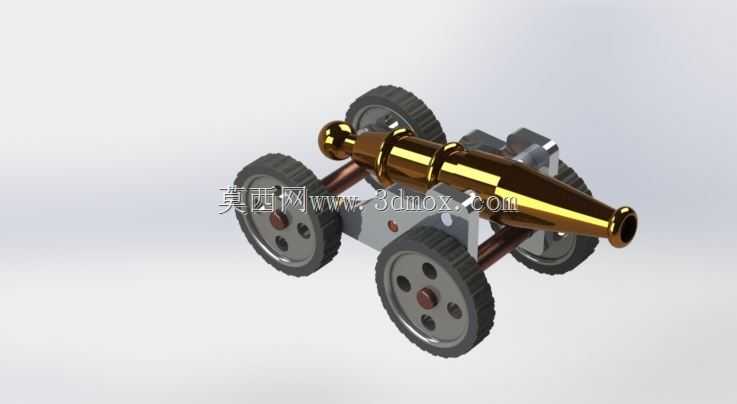

　　设计思路上，首先拆解了传统古炮的核心构成：炮身主体、轮式行走支撑、炮架固定结构三个核心模块。炮身部分采用回转体为主的结构设计，炮膛段做等径内孔预留，炮口、炮尾做渐变扩径与加厚处理，既还原古炮的外形比例，也保证炮身自身的结构刚度，避免薄壁结构在装配、搬运过程中出现形变。炮身与炮架的连接采用销轴铰接结构，预留了小角度俯仰调节的转动余量，铰接位置做了铜套衬层的设计预留，既减少转动摩擦，也能模拟古炮炮耳的实际装配逻辑。

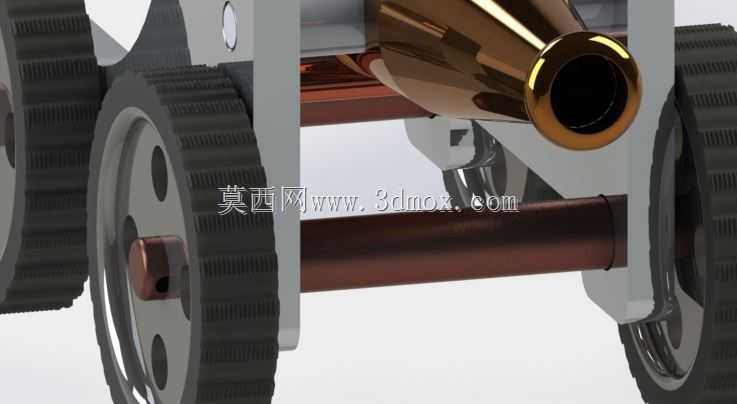

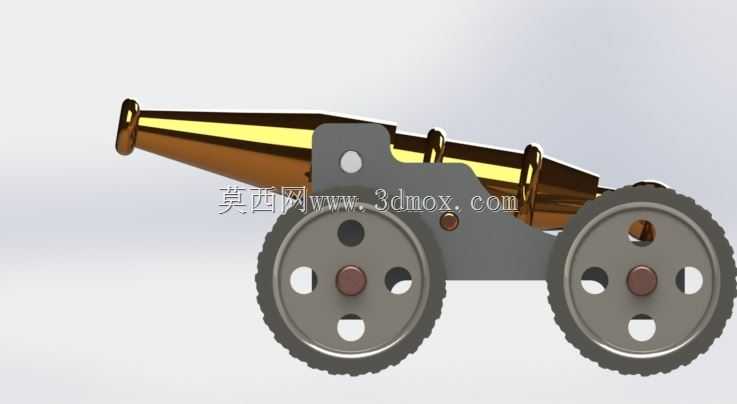

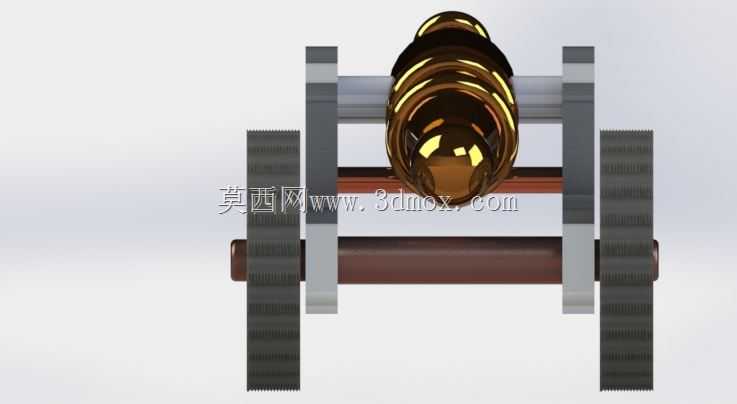

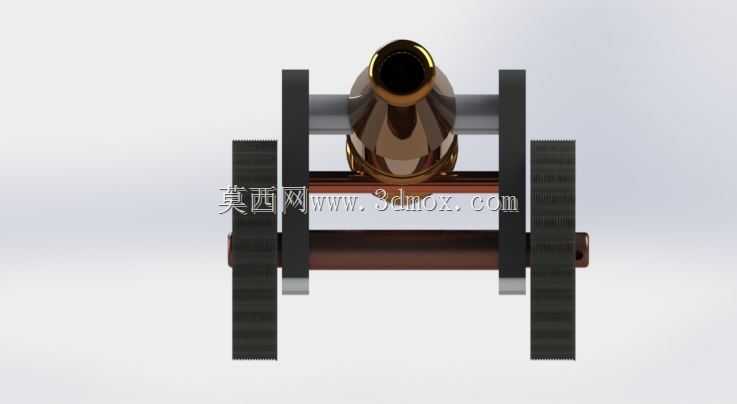

　　轮式支撑部分采用四个等直径的橡胶包覆轮结构，轮辋做了辐条式减重设计，轮缘的橡胶层预留了纹理结构，既提升摆件放置时的摩擦力，避免滑动，也还原了古炮木轮外包金属箍的视觉效果。轮轴采用通轴加独立支撑的结构，前后轮轴分别固定在炮架的前后横梁上，轴与轮的配合采用间隙配合，保证轮子可以顺畅转动，轴端做了卡簧槽预留，方便装配时的轴向固定，不需要额外做焊接或者粘接固定，方便拆解维护。炮架主体采用板式框架结构，两侧的支撑板通过横向的铜质连接杆做刚性连接，连接杆同时承担炮身俯仰限位的作用，当炮身俯仰到最大角度时，炮身下方的凸台会与连接杆接触，避免过度转动导致结构脱开。

　　从安装边界来看，整体结构的外接矩形尺寸控制在长220mm、宽130mm、高110mm的范围内，所有外露的棱边都做了R0.5-R1mm的圆角处理，避免尖锐边角造成划伤，适配桌面陈设、展柜摆放的空间要求。装配时的公差配合上，所有轴孔配合的公差带选用H7/g6，既保证装配时的顺畅度，也不会出现过大的配合间隙导致结构松动；炮身的金属外观部分做了分色设计的结构预留，炮身主体、炮耳、轮轴连接杆采用黄铜质感的表面处理，炮架支撑板采用哑光金属灰的表面处理，轮缘采用黑色橡胶质感处理，不同材质对应的零件在建模时做了独立的实体拆分，方便后续渲染或者3D打印时的分件处理。

　　结构细节上，炮身尾部做了点火孔的微小结构预留，直径1.2mm，既还原古炮的结构特征，也不会因为孔过小导致加工或者打印时出现堵孔问题；每个轮子的辐条数量设置为6根，辐条厚度3mm，保证轮辋的支撑强度，同时不会因为辐条过密增加建模或者加工的难度；炮架的支撑板上做了减重孔设计，在不影响结构刚度的前提下减少整体重量，同时减重孔的位置与炮身的转动轨迹做了干涉检查，保证炮身在俯仰转动过程中不会与支撑板、减重孔边缘出现碰撞。

　　在做结构校验的时候，针对轮架的承重做了简化的受力分析，四个轮子的支撑点均匀分布在炮架的四个角，炮身的重心落在四个轮子围成的矩形支撑面中心位置，静态放置时不会出现倾翻问题；当炮身做最大角度俯仰时，重心偏移量控制在支撑面边界以内12mm的位置，预留了足够的稳定余量，即使受到轻微的外力触碰也不会翻倒。所有零件的建模都采用了参数化的设计方式，关键尺寸比如轮径、炮身长度、炮架高度都设置了全局参数关联，如果需要调整整体的缩放比例，只需要修改全局参数就可以同步更新所有零件的尺寸，不需要逐个零件修改，方便后续衍生不同尺寸规格的同系列结构设计。
