汽车差速器壳体结构三维设计

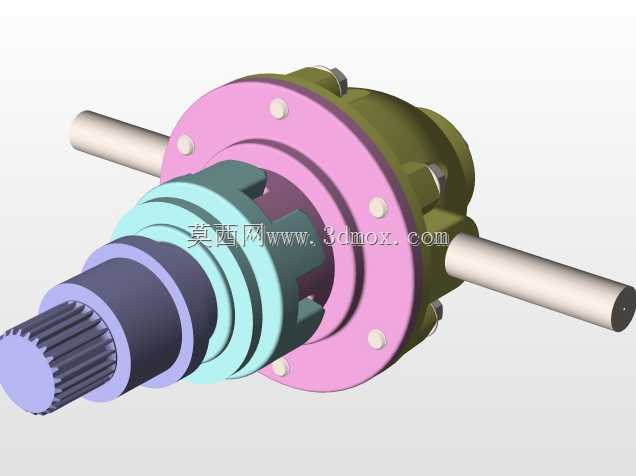

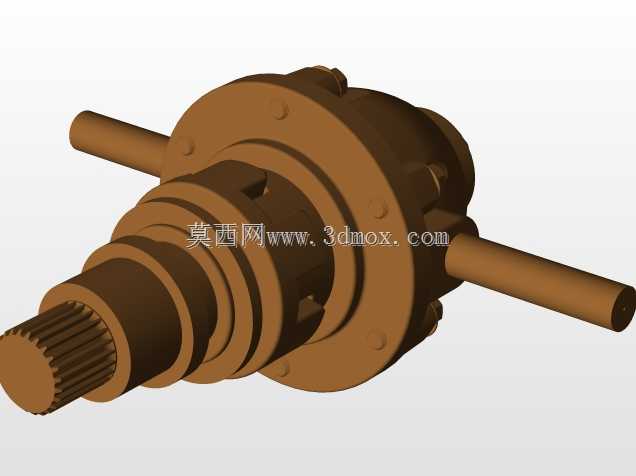

　　在乘用车辆、商用载货车辆的底盘传动系统中，差速器是保障两侧驱动轮能够以不同转速滚动、消除轮胎滑动磨损的核心传动部件，本次呈现的差速齿轮配套壳体结构，是差速器总成的核心承载基体，所有行星齿轮、半轴齿轮、十字轴等核心传动零件都要安装在该壳体的内腔中，工作过程中需要承受传动系统传递的大扭矩冲击，同时要适配桥壳内部的安装空间，保障动力传递过程的同轴度与结构稳定性。

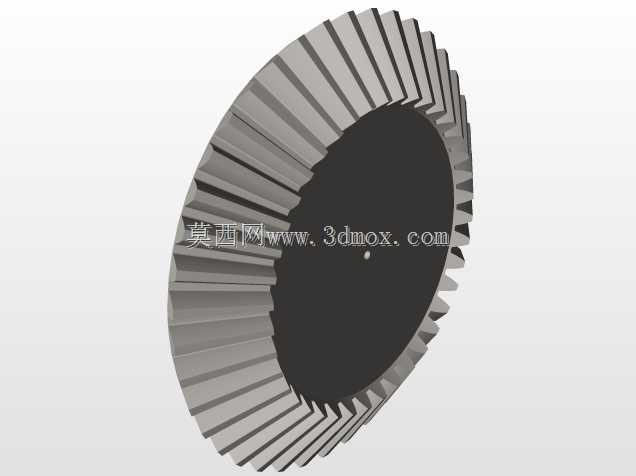

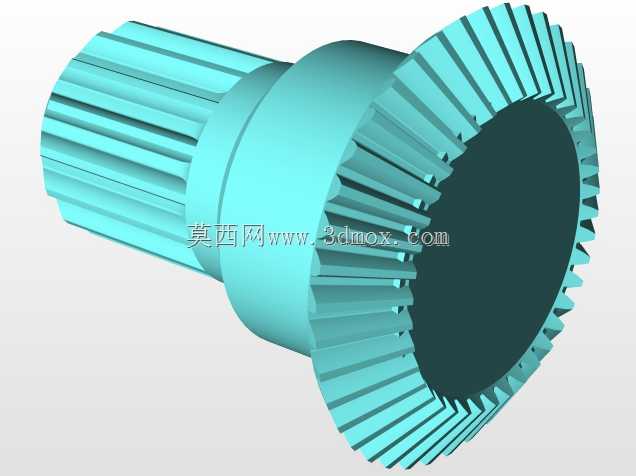

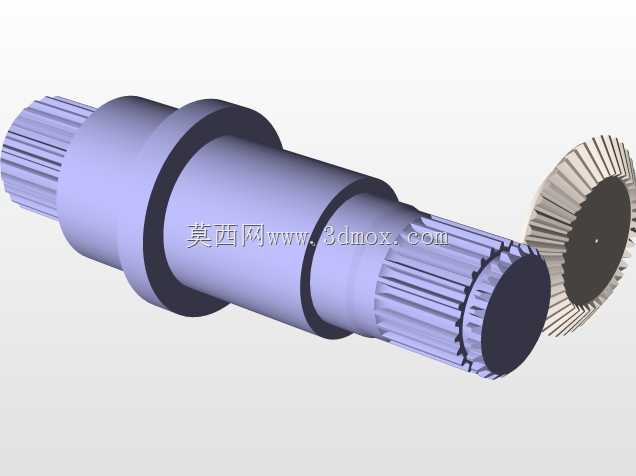

　　从实际装车应用场景来看，该结构主要适配传统燃油车的后轮驱动桥，也可兼容部分四驱车型的后驱动桥差速总成，日常行驶过程中，当车辆转弯、行驶在凹凸不平路面时，两侧驱动轮的行驶轨迹长度存在差异，差速器内部的行星齿轮会围绕十字轴产生自转，配合半轴齿轮实现两侧车轮的转速差，而该壳体一方面要为内部齿轮提供密闭的安装腔体，留存足够的齿轮啮合运转空间，避免齿轮运转过程中出现干涉卡滞，另一方面要通过法兰端面与主减速器从动齿轮刚性连接，将主减传递过来的扭矩均匀分配到两侧半轴，最终传递给车轮驱动车辆行驶。

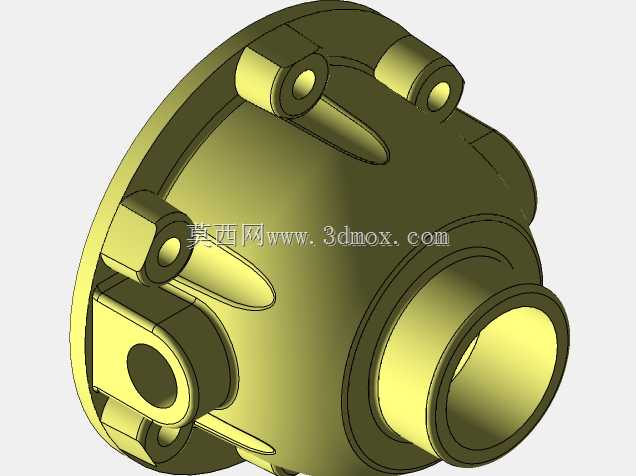

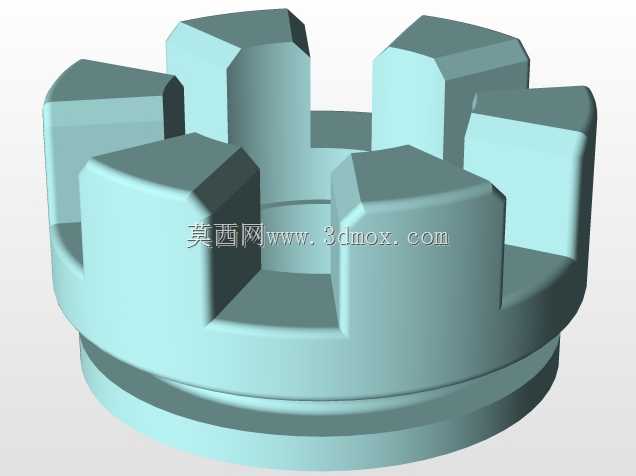

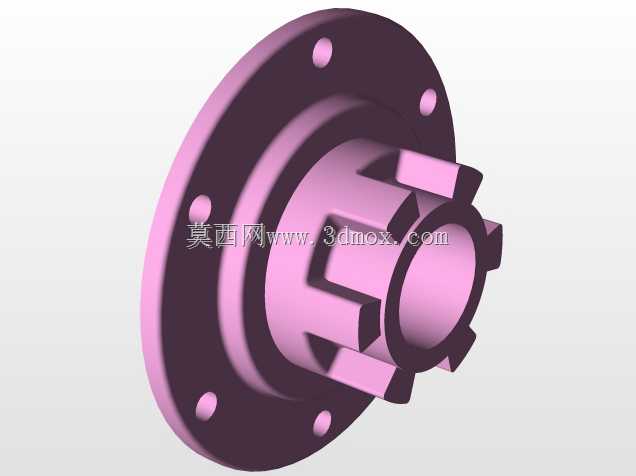

　　从结构设计思路来看，该壳体采用一体化铸造成型后机加工的工艺路线，整体为带法兰盘的筒式结构，大端法兰盘上均匀分布多个安装凸台，每个凸台都设计有同轴的螺栓过孔，用于和主减从动齿轮完成刚性连接，凸台与壳体主体之间设计有加强筋结构，能够在大扭矩传递过程中分散应力，避免凸台位置出现应力集中导致的断裂失效。壳体侧面预留的多个通孔，分别对应十字轴的安装定位孔、润滑油道孔，十字轴穿过对应的安装孔后可以实现周向定位，保障行星齿轮的安装位置精度，润滑油道孔则能够让桥壳内的齿轮油顺利进入壳体内腔，对内部啮合的齿轮、支撑垫片进行充分润滑，带走齿轮啮合产生的热量与磨屑，延长传动部件的使用寿命。壳体的小端为同轴的筒状轴颈结构，用于和桥壳上的支撑轴承配合，实现差速器总成在桥壳内的旋转支撑，轴颈的尺寸精度、同轴度公差直接影响差速器运转的平顺性，设计过程中需要严格控制轴颈与法兰安装面的形位公差，避免运转过程中出现偏摆导致的轴承异常磨损、齿轮啮合异响问题。

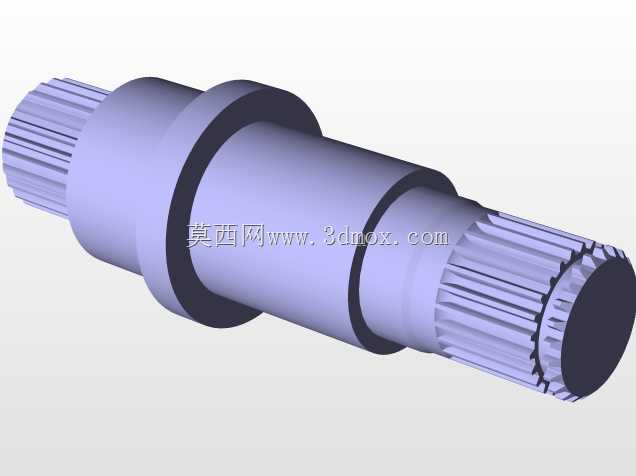

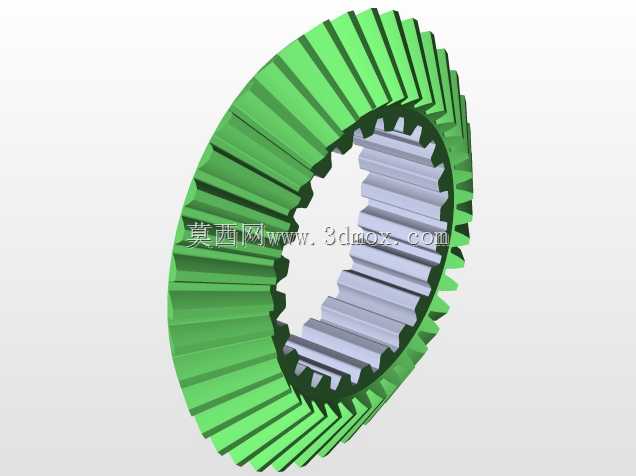

　　在安装边界的尺寸控制上，该壳体的最大外圆轮廓需要匹配对应车型桥壳的内腔直径，预留足够的运转间隙，避免车辆颠簸过程中壳体与桥壳发生碰撞；法兰端的螺栓孔分布圆直径需要与匹配的主减从动齿轮安装孔位完全一致，保障装配时的互换性；两侧半轴穿过的内孔直径需要适配对应规格的半轴直径，同时要预留半轴齿轮的安装定位台阶，保障半轴齿轮安装后不会出现轴向窜动；十字轴安装孔的位置度公差需要控制在合理范围内，保障四个行星齿轮的啮合间隙均匀，避免出现个别齿轮负载过大导致的早期打齿故障。

　　实际结构设计过程中，还需要充分考虑壳体的壁厚分布，在承受扭矩较大的法兰根部、轴颈过渡位置适当增加壁厚，在非受力的腔体位置适当减小壁厚，在保障结构强度满足最大传递扭矩要求的前提下，尽可能降低壳体的整体重量，符合底盘部件轻量化的设计趋势。同时壳体的内腔轮廓需要避让内部齿轮的运转轨迹，所有棱角位置都设计有铸造圆角，避免应力集中，也能提升铸造过程中的工艺性，减少铸造缺陷的产生。对于安装轴承的轴颈位置、安装齿轮的定位台阶面，都需要预留足够的机加工余量，在铸造完成后通过数控车床、加工中心完成高精度加工，保障各个配合面的尺寸精度与表面粗糙度满足装配要求。在日常的维修拆解场景中，该壳体的结构设计也预留了足够的操作空间，拆卸十字轴固定销后即可顺利取出内部的行星齿轮、半轴齿轮与磨损垫片，无需破坏壳体结构即可完成易损件的更换，降低后期的维护成本。
