汽车传动系统差速齿轮总成结构设计

　　在乘用车辆、商用载重车辆的底盘传动链路中，差速齿轮总成是衔接主减速器输出端与两侧驱动轮的核心传动部件，其结构合理性直接决定车辆转弯工况、非平整路面行驶工况下的动力分配表现与轮胎磨损速率。日常车辆行驶过程中，两侧驱动轮的实际滚动路径长度始终存在差异——转弯时内侧轮转弯半径更小、滚动距离更短，通过坑洼、凸起路面时单侧轮会出现小幅抬升或滑移，若两侧驱动轮被刚性锁止为同转速输出，必然出现轮胎拖滑、传动系统载荷激增、转向阻力过大等问题，差速齿轮的核心作用就是在保证动力持续传递至两侧驱动轮的前提下，允许两侧轮存在合理转速差，同时将主减速器传递来的扭矩平均分配给两侧半轴。

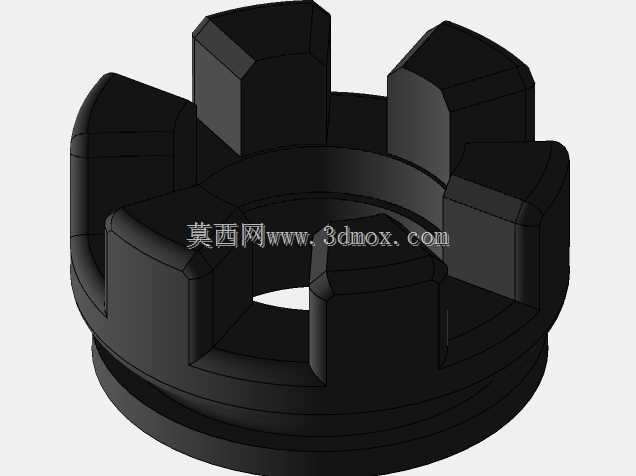

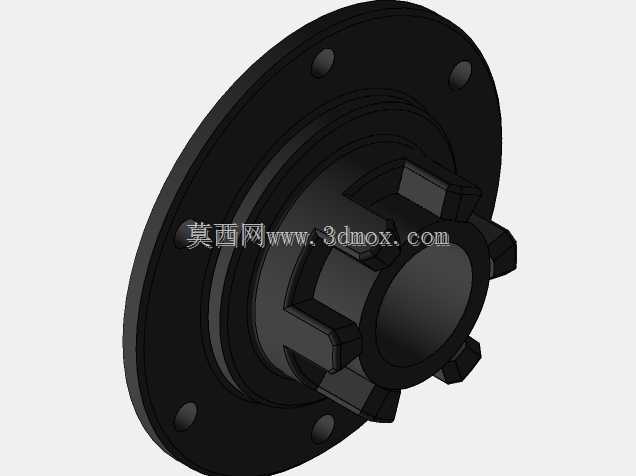

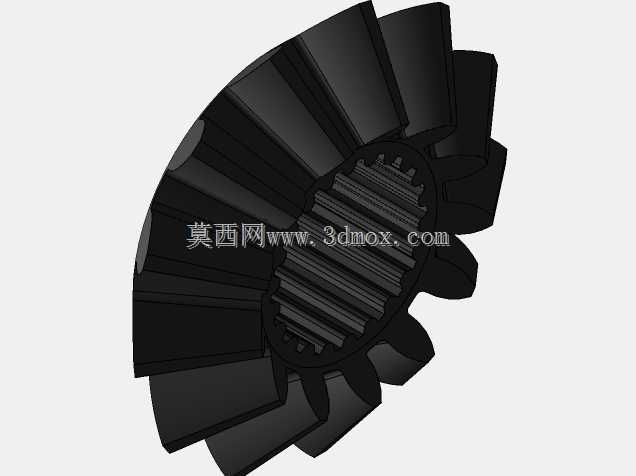

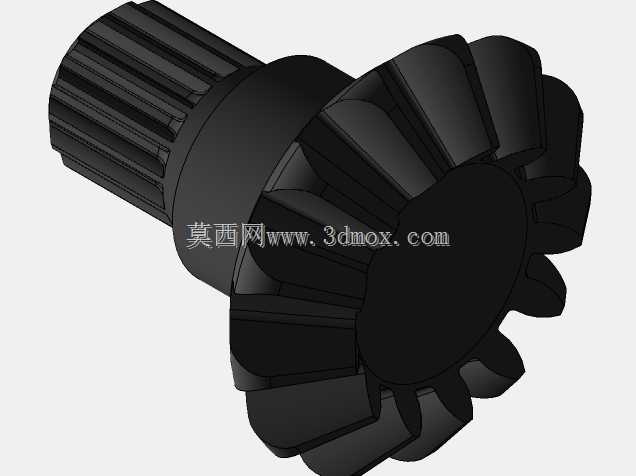

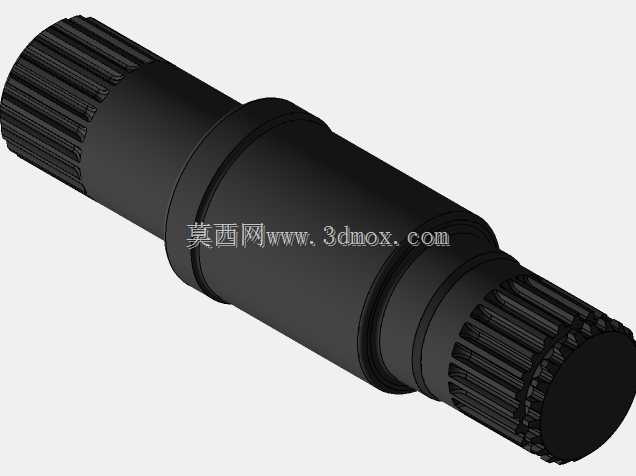

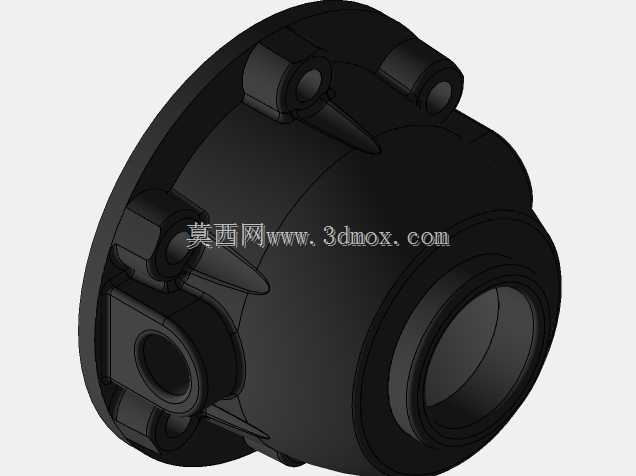

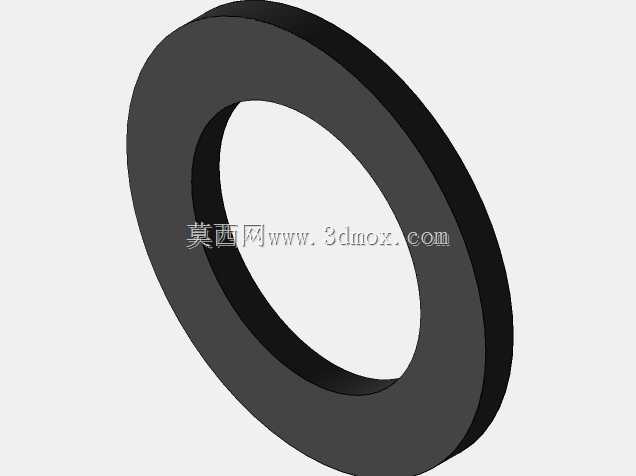

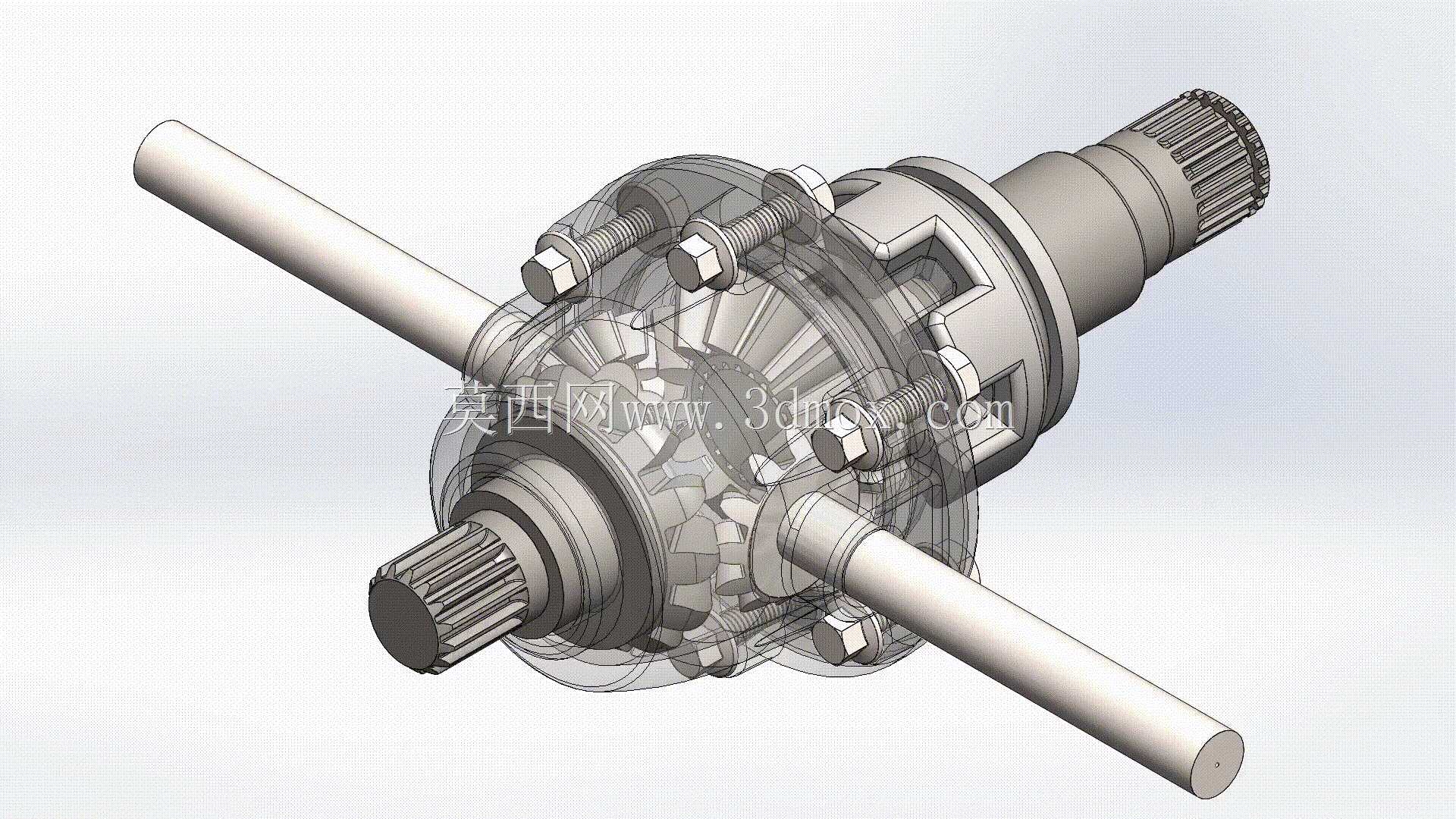

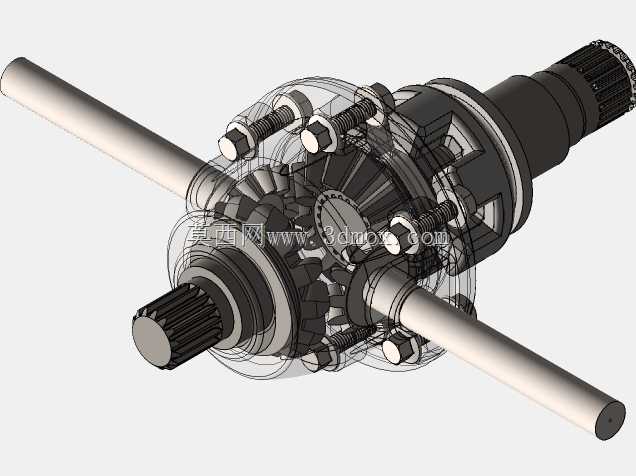

　　从结构设计逻辑来看，这套差速齿轮采用对称式锥齿轮布局，核心包含差速器壳、十字行星齿轮轴、四个行星锥齿轮、两个半轴锥齿轮、半轴输出轴、主减速器从动齿轮连接法兰、壳体紧固螺栓组几个核心部分。差速器壳采用剖分式结构，通过周向均布的高强度螺栓将左右壳体紧固为整体，壳体内部预留行星齿轮与半轴齿轮的安装腔室，腔室内壁加工有行星齿轮轴的定位卡槽，保证十字轴安装后不会出现周向转动；十字行星齿轮轴的四个轴颈分别套装一个行星锥齿轮，行星齿轮背面与差速器壳内壁之间设计有球面耐磨垫片，既可以减小齿轮转动时的摩擦损耗，也能承受齿轮啮合产生的轴向推力，垫片磨损后可单独更换，降低后期维护成本。两个半轴锥齿轮分别与四个行星锥齿轮保持常啮合状态，半轴齿轮的内花键与两侧半轴的外花键配合，将扭矩最终传递至轮毂端驱动车轮转动；差速器壳的一端集成主减速器从动齿轮的安装止口，通过螺栓与从动锥齿轮刚性连接，接收主减速器传递来的增大后的扭矩，另一端设计有轴承安装轴颈，用于装配到驱动桥壳的轴承座上，保证整个差速总成的旋转同轴度。

　　从安装边界与尺寸适配角度，这套差速齿轮总成的径向最大尺寸集中在差速器壳与主减速器从动齿轮的连接法兰位置，设计时需要匹配驱动桥壳的内部安装腔内径，预留足够的旋转间隙，避免车辆颠簸时壳体与桥壳发生运动干涉；轴向尺寸需要匹配两侧半轴的安装长度，半轴齿轮的内花键参数要与对应车型的半轴花键完全一致，保证扭矩传递的可靠性，同时两端的轴承安装轴颈的直径、配合公差要符合驱动桥轴承的选型标准，通常采用过渡配合保证轴承内圈与轴颈同步转动。十字行星齿轮轴的轴颈直径、行星齿轮的内孔直径需要根据车型的额定输出扭矩计算，保证在峰值扭矩输出时轴颈不会出现剪切断裂、齿轮轮齿不会出现弯曲疲劳失效；行星齿轮与半轴齿轮的啮合间隙需要控制在合理范围，间隙过大会导致传动异响、轮齿冲击载荷增大，间隙过小会出现润滑不良、轮齿卡滞的问题，设计时通常通过调整半轴齿轮背面的垫片厚度来控制啮合侧隙。

　　在实际工程应用中，这类差速齿轮广泛适配于前置后驱、四驱车型的前后驱动桥，设计建模过程中需要重点关注齿轮的啮合参数匹配，锥齿轮的分度锥角、模数、齿数、压力角等参数需要经过严格的强度校核，保证在全工况下轮齿接触应力、弯曲应力都在材料许用范围内；差速器壳的螺栓孔位置度、轴颈同轴度等形位公差需要在建模时明确标注，为后续的加工工艺、装配工艺提供准确的参考依据。同时整个总成的润滑通道设计也需要纳入考量，差速器壳上会设计对应的润滑油过孔，保证车辆行驶时桥壳内的齿轮油可以顺利进入差速器内部，对行星齿轮、半轴齿轮、十字轴、垫片等摩擦副进行充分润滑，带走摩擦产生的热量，降低部件的磨损速率，延长整个传动系统的使用寿命。在非铺装路面行驶场景下，差速齿轮需要承受频繁的转速差变化与冲击载荷，因此在建模阶段还需要对壳体的薄弱位置、齿轮的轮齿根部进行结构优化，通过有限元分析识别应力集中区域，适当增加圆角过渡、调整壁厚分布，避免长期交变载荷下出现结构开裂、轮齿断裂等失效问题。
