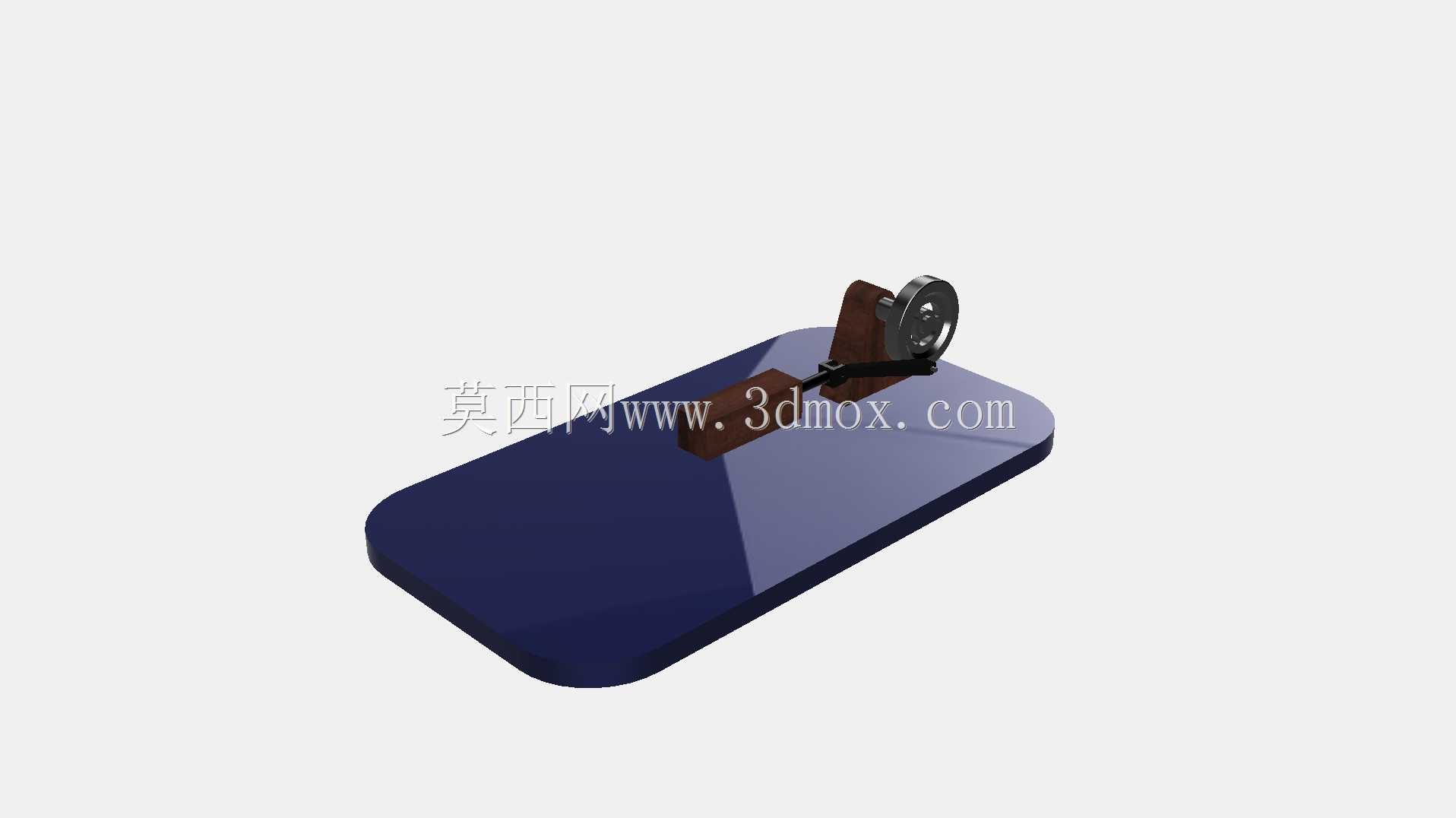

小型活塞缸总成结构三维设计

　　在小型气动执行机构、教学演示装置以及微型动力传递单元的设计场景中，活塞缸总成是实现直线往复运动输出的核心部件，这套结构的设计没有采用大尺寸工业级活塞缸的厚重构型，而是针对小负载、短行程的使用需求做了轻量化适配。从实际使用场景来看，这类小尺寸活塞缸常被集成在桌面级自动化演示台、传感器测试校准工装、小型教具的动力输出端，不需要承受高压强的介质冲击，更多是完成精准的小推力往复动作，比如推动传感器测试探头完成接触式检测、带动演示机构完成周期往复运动，或是在小型气动回路中作为末端执行件完成轻载推拉动作。

　　设计思路上，这套结构优先考虑了安装适配性与动作可靠性，没有冗余的加强结构，缸体部分采用扁平化的安装基座设计，基座底部做了平整的安装面，预留的安装孔位可以直接通过螺栓固定在工装台板或者设备安装基板上，不需要额外设计转接支架，能有效压缩整体安装占用空间。活塞组件与连杆的连接采用了铰接式结构，避免往复运动过程中出现卡滞，端部的铰接轮结构可以和外部摆杆、曲柄组件配合，将直线往复运动转化为回转运动，拓展了结构的使用场景，既可以单独作为直线执行件使用，也可以作为曲柄滑块机构的组成部分完成运动形式转换。

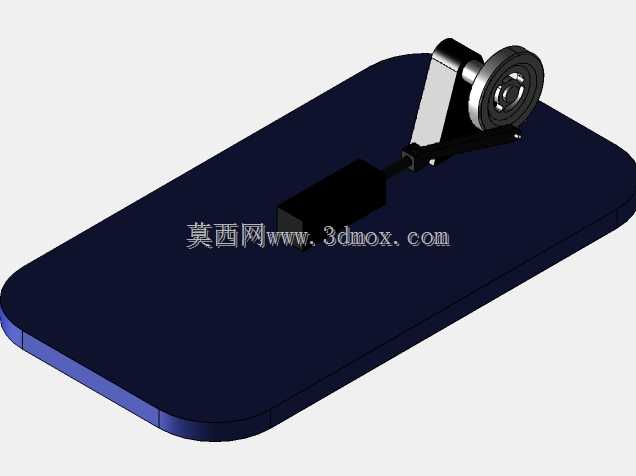

　　从外形尺寸与安装边界来看，整套结构的基座采用圆角矩形构型，边缘做了圆弧过渡处理，没有尖锐的棱角，避免安装调试过程中出现磕碰划伤，基座的厚度控制在较低范围，整体重心偏低，安装后稳定性更好，即使在高速往复运动工况下也不会出现明显的振动。活塞的运动行程做了限位设计，在缸体两端设置了机械限位结构，避免活塞运动超程造成结构损坏，连杆与活塞的连接部位做了耐磨衬套的预留设计，长期往复运动过程中可以通过更换衬套降低维护成本，不需要整体更换活塞组件。

　　功能特性层面，这套结构的运动阻尼经过优化，活塞与缸壁的配合间隙控制在合理范围，既不会因为间隙过大造成介质泄漏，也不会因为间隙过小出现运动卡滞，在低压气动驱动下就能顺畅完成往复动作，响应速度快，动作一致性好。端部的铰接结构采用了标准的销轴连接尺寸，可以和市面上常见的小型连杆、摆臂组件直接适配，不需要单独定制连接配件，降低了集成使用的成本。基座上的安装孔位采用对称排布设计，既可以正装在水平台面上，也可以侧装在垂直安装板上，适配不同的设备安装空间需求。

　　在实际选型适配过程中，这类小尺寸活塞缸总成常被用于对安装空间有严格限制的场景，比如小型检测设备的内部动力单元、教学实验台的机构演示模块、文创动态装置的动力输出组件，相比大尺寸的工业活塞缸，它的重量更轻，安装灵活性更高，不需要复杂的配套管路与固定结构，就能快速集成到整套设备中。结构设计过程中充分考虑了加工工艺性，所有的结构棱角都做了适配机加工的倒角处理，没有难加工的深腔、异形曲面结构，不管是采用3D打印做原型验证，还是采用金属材料做机加工量产，都能快速完成零件加工与装配，零件之间的配合公差采用通用的机械加工公差等级，不需要高精度的加工设备就能满足装配要求，有效控制了加工与制造成本。

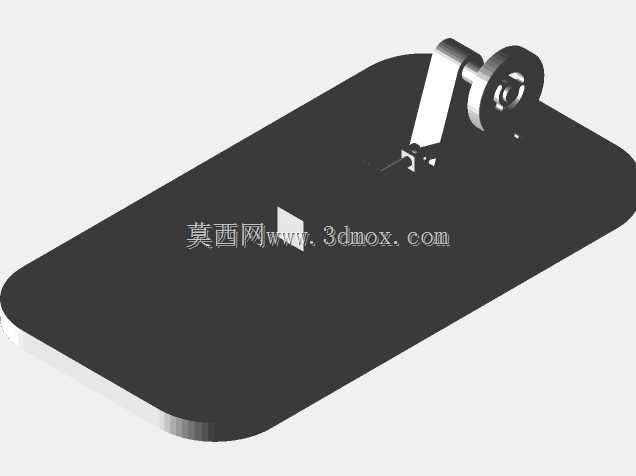

　　整套结构的运动逻辑清晰，活塞在缸体内做直线往复运动时，通过连杆带动端部的铰接轮做周期摆动，外接的传动组件可以根据实际使用需求选择连接方式，既可以直接在铰接轮上连接负载做直线推拉，也可以连接曲柄结构将运动输出为连续回转，适配不同的功能需求。在传感器测试工装的应用场景中，这套结构可以带动测试探头以稳定的速度、恒定的推力接触被测传感器表面，保证测试参数的一致性，避免人工操作带来的推力不稳定、接触位置偏差等问题，提升测试结果的可靠性。在教学演示场景中，这套结构可以直观展示曲柄滑块机构的运动原理、活塞缸的动力传递过程，帮助学习者快速理解往复运动与回转运动的转换逻辑，结构外露的设计也能让观察者清晰看到每个零件的运动状态，具备很好的演示效果。
