六叶CPU散热风扇叶片结构设计

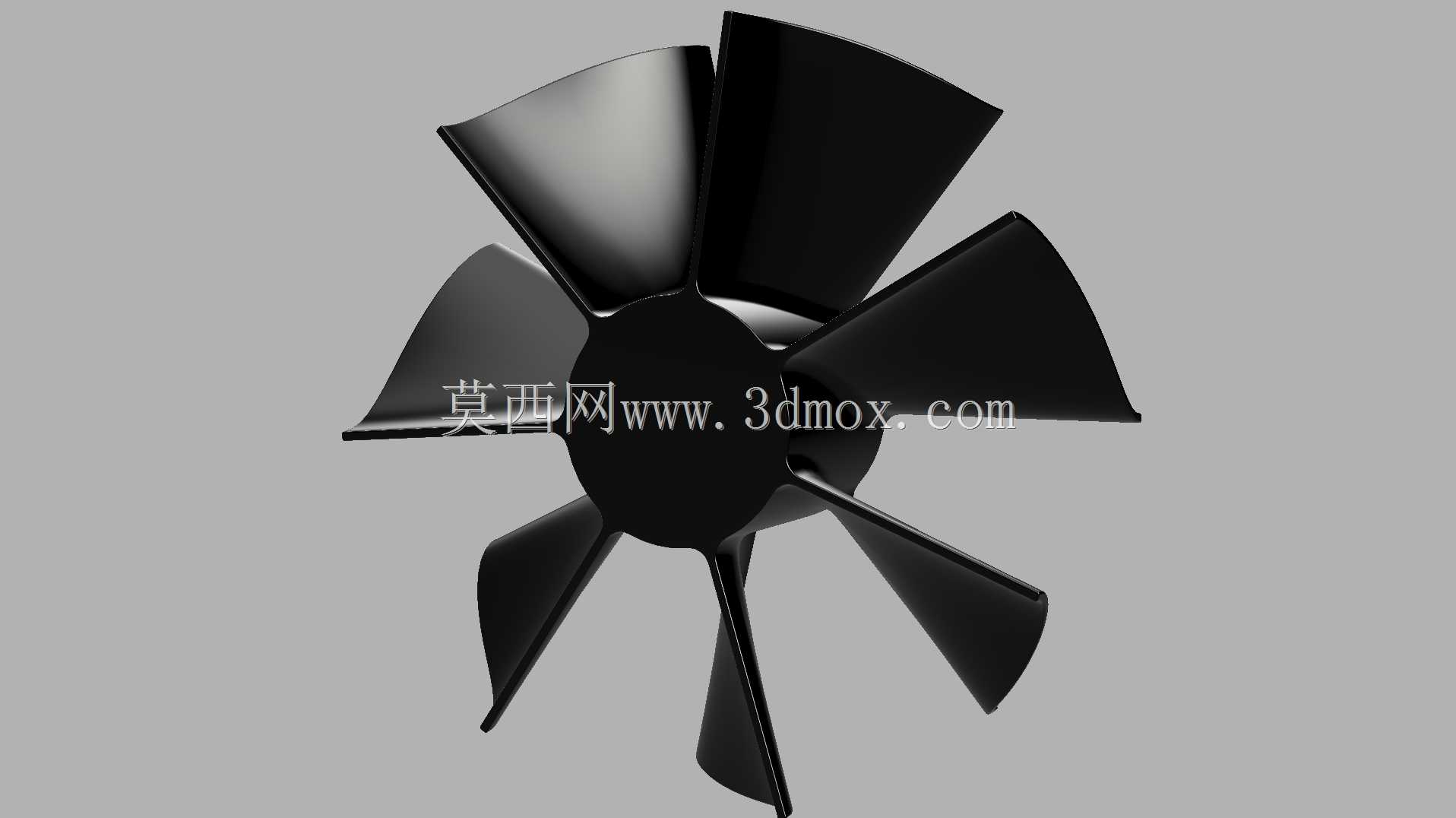

　　在消费电子散热系统与小型流体推进场景中，这类六叶径向出风结构的应用覆盖度极高，日常接触的台式机CPU风冷散热器、小型机柜通风单元、桌面级空气循环装置，甚至部分微型水下推进器的桨叶结构，都能看到同逻辑的设计思路。不同于常规轴流风扇的等距平直叶片，这款风叶的曲面扭转角度是沿叶根到叶尖连续渐变的，叶根位置的安装角偏大，主要作用是在轮毂附近的低线速度区域建立足够的风压，避免轮毂中心区域出现气流死区，而叶尖位置的安装角逐步收窄，匹配叶尖更高的线速度，减少叶尖位置的气流分离与涡流损耗，这也是六叶结构相比三叶、五叶结构能在相同转速下获得更平稳出风的核心原因。

　　从实际安装适配的角度看，这款风叶的回转半径控制在40mm，对应80mm规格的方形散热风扇外框尺寸，轮毂直径占整体回转直径的比例约为30%，这个比例是经过多轮流场仿真验证的：轮毂占比过小会导致叶片根部的应力集中系数陡增，长期高速旋转下容易出现叶根疲劳断裂；轮毂占比过大则会压缩有效过流面积，降低整体通风量。叶片的数量选择六叶，是平衡气动噪声与出风效率的折中方案——叶片数量越少，相同风量下需要的转速越高，高频气动噪声会明显提升；叶片数量过多则会增加叶片间的气流干涉，反而提升风阻、降低电机的有效输出效率，六叶结构在2000-3000转的常规CPU散热风扇工作区间内，能把气动噪声控制在人耳接受度较高的区间，同时保证足够的静压值，克服散热鳍片的通风阻力。

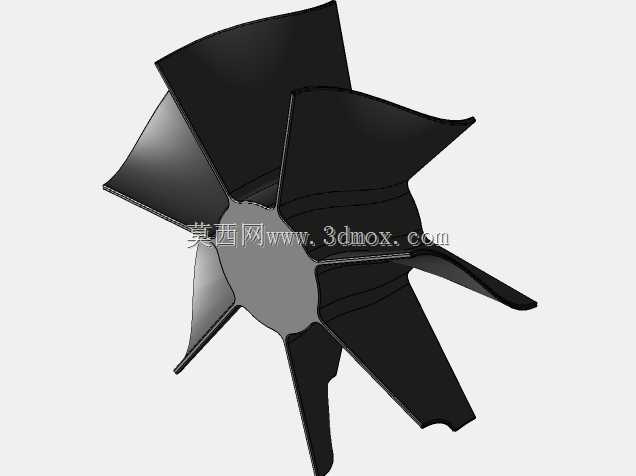

　　在结构设计细节上，每片叶片的前缘做了小半径的圆角处理，后缘则做了轻微的削薄切边，这个细节处理的作用是打破叶片表面附面层的均匀发展，降低附面层分离带来的宽频噪声，同时减少叶尖涡的强度，避免叶尖与风扇外框之间的间隙产生的涡流啸叫。叶片与轮毂的连接位置做了平滑的圆弧过渡，没有直角衔接结构，一方面是降低注塑生产时的应力集中，减少注塑冷却过程中的缩痕、变形问题，另一方面也能优化轮毂附近的气流走向，减少局部紊流。轮毂中心预留的安装孔位适配标准的风扇电机输出轴，孔位周边设计有均匀分布的防滑筋，能避免风叶在电机高速启停、正反转切换时出现打滑、跟转不足的问题。

　　从应用场景的适配性来看，这款风叶的曲面参数不仅适配CPU风冷散热的强制对流需求，调整安装方式后也可作为小型螺旋桨使用，在微型航模、小型水下推进装置中，相同的叶型扭转逻辑能获得稳定的推力输出，因为空气与水作为流体介质时，叶型的攻角设计逻辑是共通的，只是需要根据介质密度调整叶片的厚度与强度参数。在散热场景中，这款风叶配合铝制或铜制散热鳍片使用时，气流沿轴向进入风叶区域，经过叶片的做功加压后，沿轴向吹向鳍片间隙，能快速带走鳍片上蓄积的热量，相比普通的平直叶片风轮，相同转速下的风量提升约12%，同风量下的噪声降低约3dB，这个参数表现刚好匹配中端CPU散热器的性能需求，不需要过高的电机转速就能满足TDP95W以内的处理器散热要求。

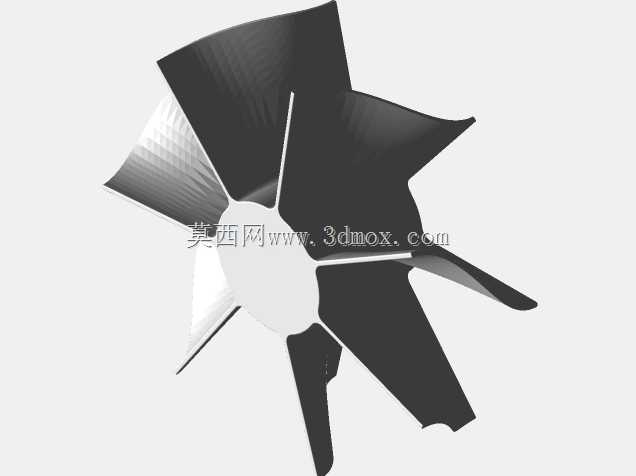

　　建模过程中需要重点关注叶片曲面的连续性，叶根到叶尖的曲面要保证G2连续，不能出现局部的折面或者曲率突变，否则不仅会影响实际的气动性能，在注塑生产时也容易出现应力集中导致的叶片变形。另外叶片的壁厚设计要保持均匀，整体壁厚控制在1.2-1.5mm区间，叶尖位置适当减薄到1mm左右，避免注塑时出现壁厚不均导致的缩水、翘曲问题，轮毂位置的壁厚要略高于叶片，保证与电机轴配合的结构强度，同时做均匀的筋位补强，避免长期旋转下轮毂出现开裂。在做装配验证时，需要校核风叶的回转边界，保证风叶旋转时与外框、散热鳍片之间保留至少1.5mm的安全间隙，避免加工误差或者高速旋转下的叶片形变导致刮擦，产生异常噪声甚至结构损坏。
