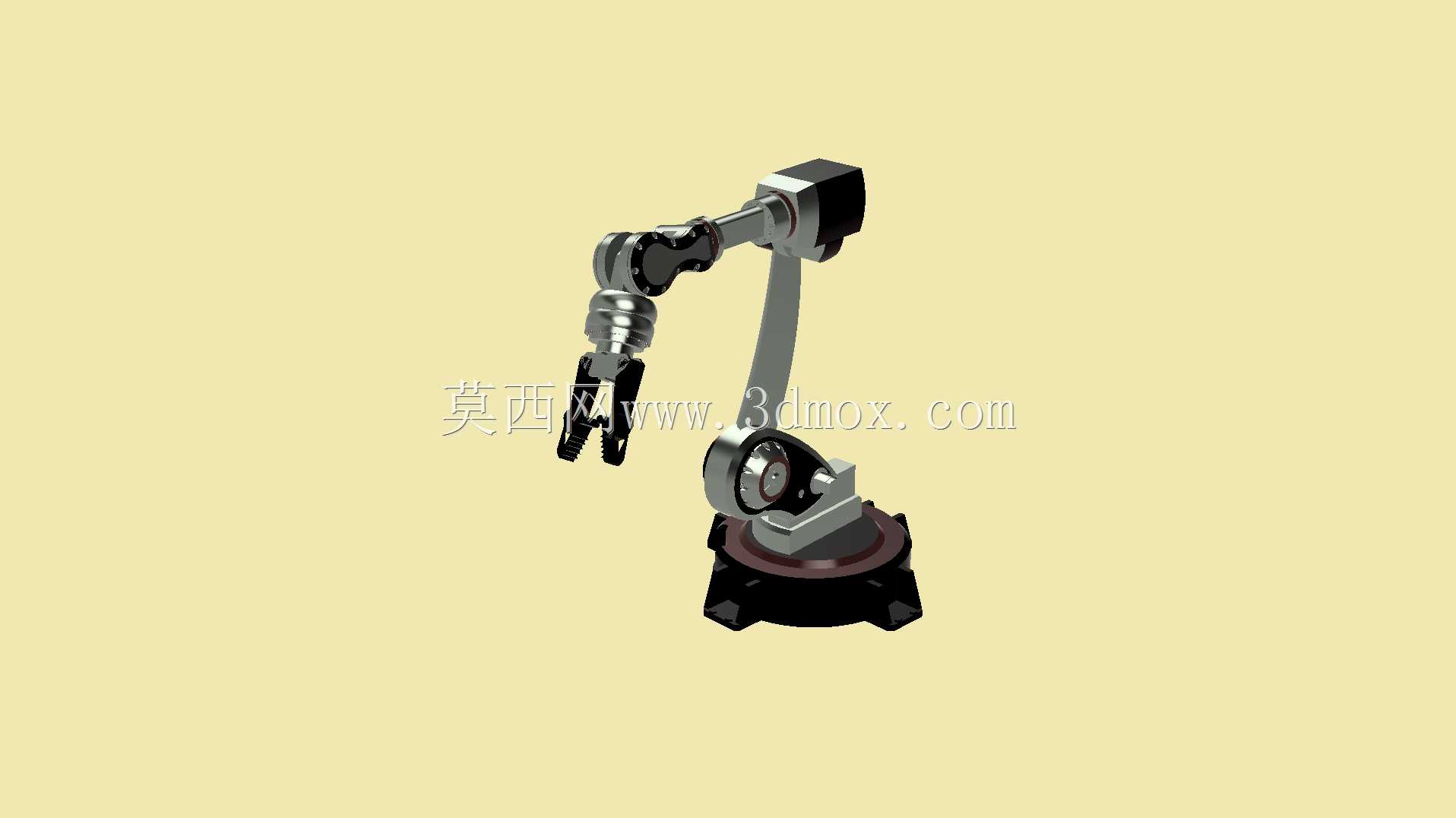

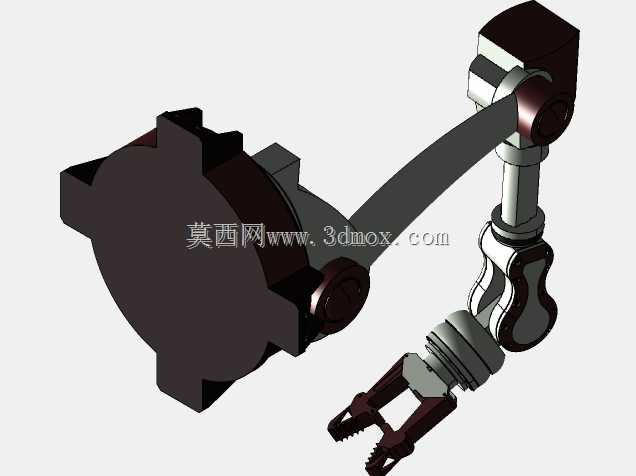

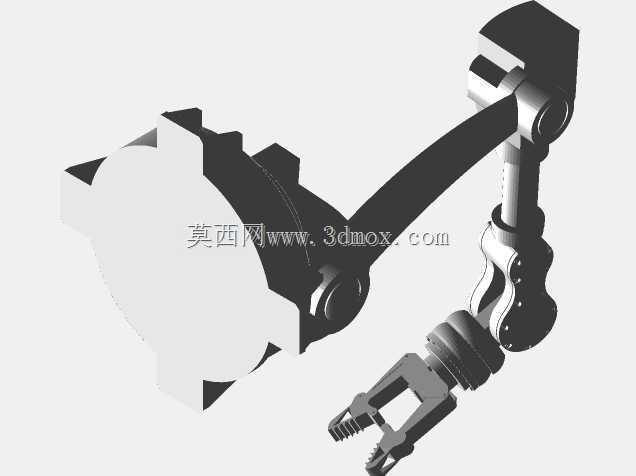

六轴工业机械臂结构设计

这款多关节工业机械臂的结构设计，充分考量了3C电子装配、汽车零部件上下料、小型工件码垛等常见产线场景的实际需求，在关节布局上采用六自由度串联构型，大臂小臂的长度配比经过反复校核，能够覆盖半径800mm范围内的作业空间，底座安装孔位采用行业通用的160mm见方四孔布局，适配多数现有工装台的安装接口，无需额外改造安装基座即可完成部署。从功能特性来看，末端执行器采用快换接口设计，可根据工序需求快速切换夹爪、吸盘、焊枪等不同作业端头，腕部三个关节的回转范围覆盖正负360度、正负180度、正负360度，能够灵活避让产线周边的工装夹具，完成复杂曲面轨迹的作业动作，大臂关节内置的走线槽将所有动力与信号线缆完全收纳于臂体内部，避免产线运行过程中线缆剐蹭周边设备带来的故障风险。设计过程中优先考虑了结构刚性与自重的平衡，臂体主体采用铸铝材质的薄壁加筋结构，在保证关节连接处抗扭刚度满足10kg额定负载要求的前提下，尽可能降低臂体自身重量，减少关节伺服驱动的负载余量，底座与地面接触的位置预留了减震垫安装槽，可根据产线的震动情况选配不同硬度的减震垫，降低高速运行时的整机震动幅度。关节处的密封结构采用双唇形密封圈设计，能够阻挡车间内常见的切削液飞溅、金属粉尘进入关节减速机构，延长核心传动部件的维护周期，臂体表面的安装基准面经过平面度公差校核，可直接加装视觉检测、力控传感器等附加模块，无需二次加工基准面。在安装边界的考量上，整机直立状态下最大高度为1100mm，手臂完全收拢时的最小回转半径为220mm，能够在狭小的设备间隙内完成部署，关节处的硬限位块与软限位参数匹配设计，避免调试过程中臂体超程碰撞周边设备，末端法兰的安装尺寸符合ISO 9409-1-50-4-M6标准，可直接适配市面上多数主流的末端执行器产品，无需额外制作转接法兰。
