标准2x4凸点红色拼接积木块结构设计

　　日常做结构验证或者教具类建模的时候，这类标准拼接积木块是很常用的基础参照件，很多做模块化快拆结构的设计初期，都会参考这类成熟的互锁拼接逻辑来做方案推演。先从实际应用场景来说，这类构件除了作为益智拼搭玩具的基础单元之外，在工业领域也常被用作快速原型搭建的模块化基体，比如小型传感器安装支架的快速拼接、教学演示装置的临时结构搭建，甚至部分轻型工装的定位挡块快速组合，都能用到同逻辑的拼接结构，核心优势就是拆装无需额外工具，拼接后定位精度稳定，重复拆装的磨损量可控。

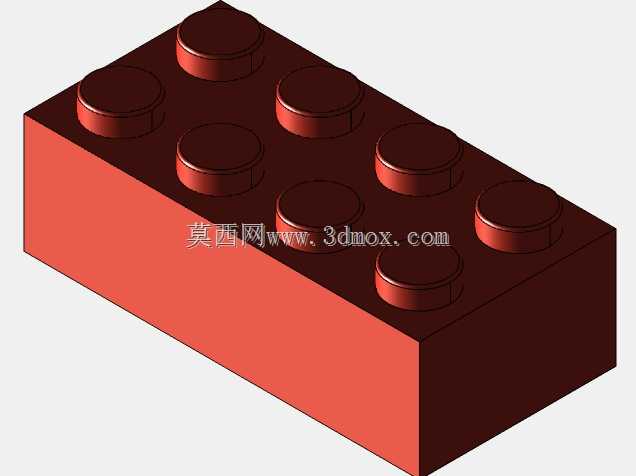

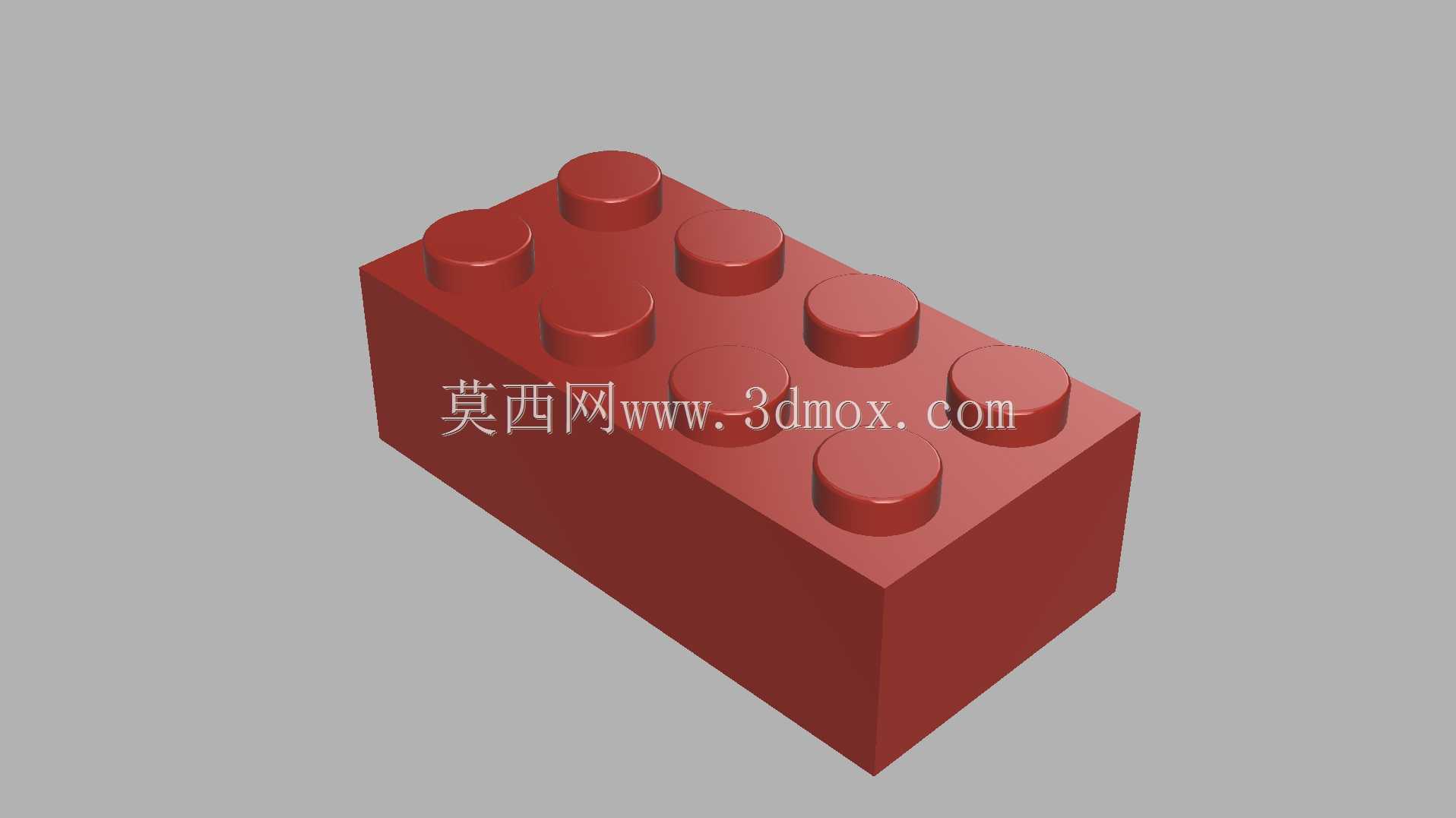

　　说回这个构件本身的设计思路，首先要保证的是凸点和凹槽的过盈配合量控制，凸点的外径、高度，和对应拼接面凹槽的内径、深度，公差带要控制在合理区间，过盈量太大拼接拆卸费力，太小则拼接后松旷，无法保证结构稳定性。这个构件采用的是2行4列共8个凸点的标准布局，凸点采用圆柱带微小拔模斜度的设计，既方便脱模，也能在拼接时起到导向作用，插入过程中不会出现卡滞。主体的块体部分是等壁厚的空心结构？不对，从外观来看这个是实心建模的展示件，实际量产的同规格积木为了控制缩水和材料成本，块体内部会做加强筋布局，同时底部留出和凸点配合的凹槽空腔，保证上下层拼接时凸点可以完全嵌入。

　　尺寸方面，这个构件的长度为31.8毫米，宽度15.8毫米，整体高度9.6毫米，这个尺寸是经过长期市场验证的标准规格，和同体系的其他积木块可以完全互换。安装边界上需要注意的是，当多个积木块拼接扩展的时候，相邻块体之间的侧面间隙要控制在0.1毫米以内，既保证拼接时不会出现侧面干涉，也不会因为间隙过大导致拼接后的整体结构出现晃量。凸点的中心距是严格的8毫米等距分布，不管是横向还是纵向，相邻凸点的中心距偏差不能超过0.02毫米，否则跨块拼接的时候就会出现凸点对不齐凹槽的问题，直接影响拼接顺畅度。

　　从功能特性上来说，这类拼接块的核心功能就是通过凸点和凹槽的互锁实现多方向的结构组合，单层拼接可以扩展平面面积，多层堆叠可以实现高度方向的结构搭建，不同长度规格的同体系块体交叉拼接，还能提升整体结构的抗扭强度，避免出现层间滑脱。做这类建模的时候，很多新手容易忽略拔模斜度的设置，直接做成直壁圆柱凸点，实际生产的时候不管是注塑还是3D打印，直壁结构的脱模阻力大，很容易出现凸点拉伤或者块体变形的问题，合理的拔模斜度一般取0.5到1度，既不影响配合精度，也能大幅提升生产良率。另外块体的所有棱边都做了微小的圆角处理，避免锐边划伤使用者，同时也能减少拼接过程中棱边的磕碰损伤，提升构件的使用寿命。

　　在做设备上的快拆结构参考的时候，完全可以等比例放大这个拼接逻辑，把凸点和凹槽的结构按载荷需求放大尺寸，调整过盈量和配合面的粗糙度，就能实现不需要紧固件的快速拆装结构，比如小型检测设备的探头快换支架、展示台的可重组展板固定，都能用到这类成熟的互锁结构，比传统的螺丝固定或者卡扣结构的互换性更强，扩展自由度更高。需要注意的是，如果是用于工业承载场景，不能直接照搬玩具积木的壁厚和材料参数，要根据实际承载的载荷大小，调整凸点的剪切强度校核，增加凸点根部的圆角过渡，避免应力集中导致凸点断裂，同时块体内部的加强筋布局也要对应载荷方向做优化，保证受力方向的结构刚性。

　　很多人觉得这类基础块结构简单，实际上要做到所有同规格块体100%互换，拼接手感一致，对尺寸公差的控制要求非常高，从凸点的圆柱度、中心距位置度，到底部凹槽的同轴度、深度尺寸，每一个参数的偏差都会最终影响拼接体验。建模的时候要优先保证配合面的尺寸精度，非配合面的尺寸公差可以适当放宽，减少不必要的加工精度要求，降低生产成本。另外这个红色的外观配色，是积木类产品里非常经典的基础配色，识别度高，也方便在搭建复杂结构的时候做分区标识，工业场景里用同结构的拼接块做工装的时候，也可以用不同颜色来区分不同功能的模块，提升现场操作的辨识度，减少错装的概率。
