标准内螺纹六角紧固螺母结构设计

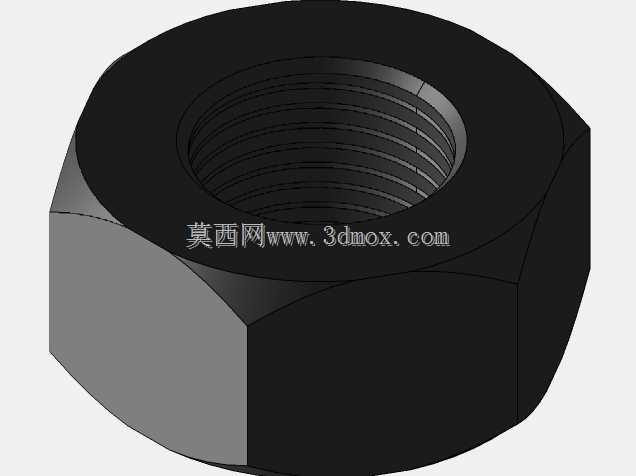

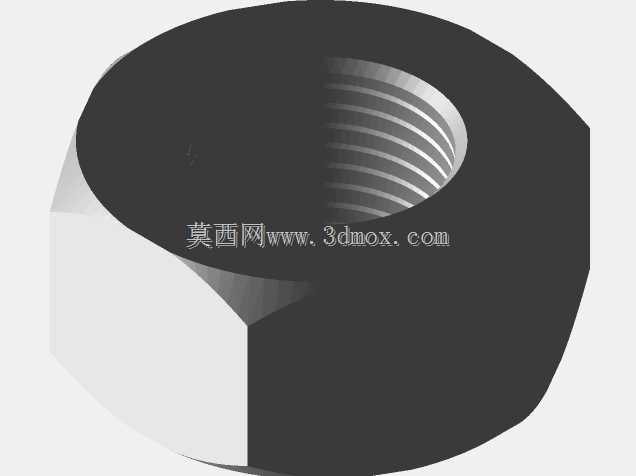

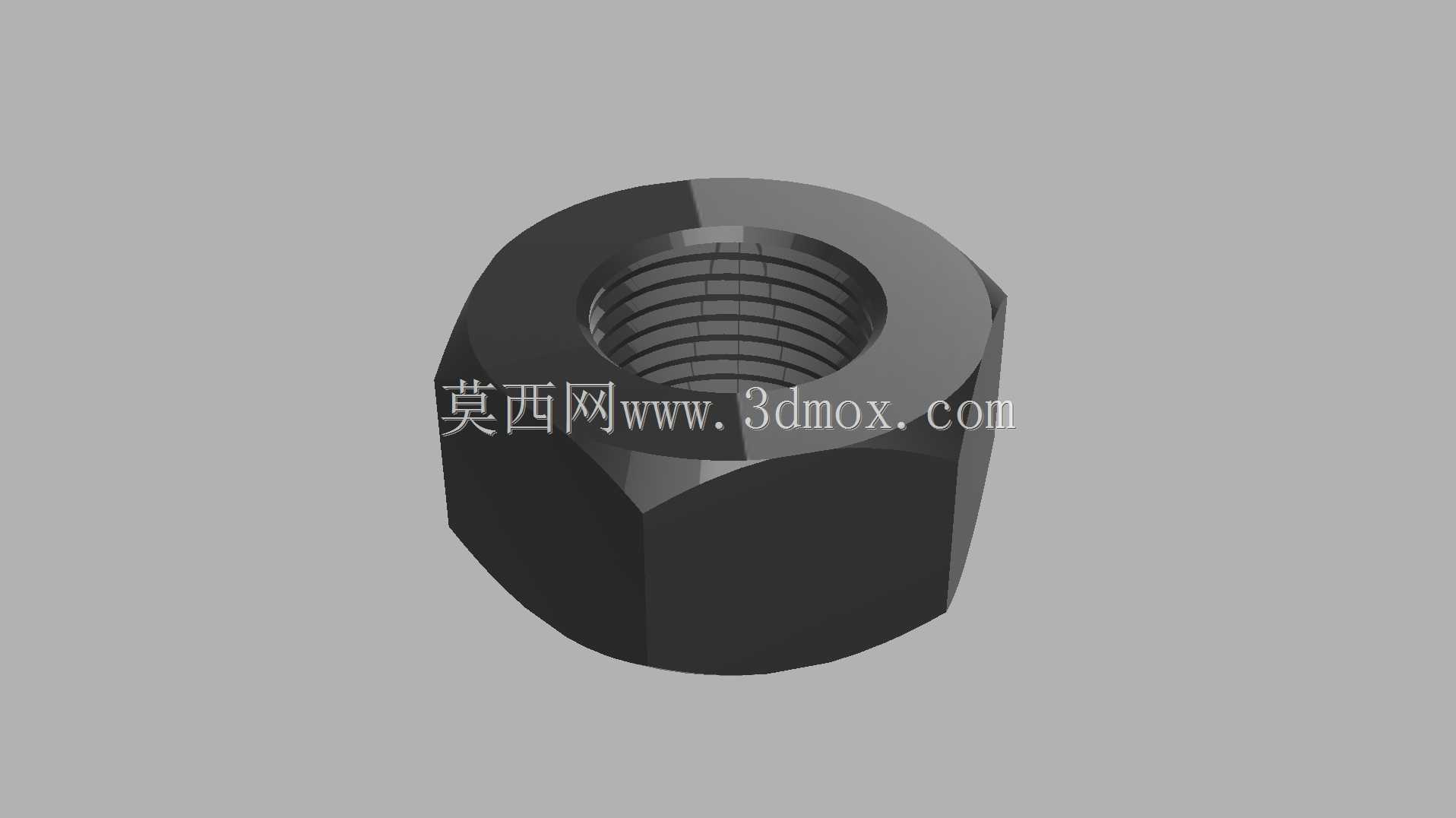

　　在各类机械装配、工装夹具搭建、非标设备调试的现场，六角螺母永远是出现频次最高的基础连接件之一，从小型消费电子的内部结构锁附，到重型工程机械的结构件拼接，再到民用五金、管线架设的日常安装，都离不开这类看似普通却直接决定连接可靠性的基础零件。日常选型时很多新手容易忽略螺母的尺寸边界，这款六角螺母的内螺纹适配公称直径6毫米的外螺纹件，也就是行业内常说的M6规格，外六角对边尺寸对应的外接圆半径为10毫米，整体厚度为7毫米，这些尺寸参数直接决定了安装时的扳手空间预留——如果在做结构布局时没有给外六角周边留出足够的扳手转动余量，哪怕螺纹规格匹配，现场装配时也会出现扳手卡滞、无法拧紧的问题，严重时甚至要临时修改周边结构件的让位槽，耽误装配进度。

　　从功能设计逻辑来看，六角外形的选择并不是随意确定的，相比四角螺母，六角结构每次拧紧只需要转动60度就可以重新卡入扳手受力面，在狭窄的安装空间里操作灵活性更高，相比八角或者更多边的结构，六角的受力面厚度足够，在施加标准拧紧力矩时不容易出现边角崩裂、打滑滑牙的问题，是兼顾操作便利性和结构强度的最优外形选择。内螺纹的设计完全遵循普通公制粗牙螺纹的标准参数，牙型角60度，配合面的牙距匹配常规M6螺栓的螺纹规格，不需要定制特殊丝锥加工，无论是批量采购标准件还是自行机加工试制，都能很方便地匹配加工工艺，不需要额外定制特殊刀具。实际应用场景里，这类螺母通常和同规格的螺栓、螺钉配合使用，穿过两个或者多个带光孔的被连接件后，在螺纹端拧紧螺母，就能通过端面的压紧力让被连接件之间产生足够的静摩擦力，抵消设备运行过程中产生的振动、拉拽、交变载荷，避免连接件出现松脱移位。很多做设备维护的师傅都有经验，在振动较大的工况下使用这类螺母时，还可以配合弹簧垫圈、止动垫片或者螺纹胶使用，进一步提升防松性能，但螺母本身的螺纹加工精度、端面与螺纹轴线的垂直度，才是决定连接可靠性的核心——如果螺母支撑端面和螺纹中心不垂直，拧紧后会出现偏载，螺栓杆会受到额外的弯曲应力，长时间运行很容易出现螺栓断裂的故障。在做三维建模的时候，这类标准件的建模重点除了外形尺寸的准确，更要注意内螺纹的收尾结构、六角端面的倒角处理，这些细节虽然不影响整体装配，但是在做工程图导出、装配干涉检查的时候，

　　倒角和螺纹收尾的细节能避免很多虚拟装配时的误判，比如很多新手建模时不做六角端部的30度倒角，装配仿真时会出现螺母和被连接件表面的棱边干涉，实际生产中这个倒角不仅能方便安装时快速对准螺栓，还能去除加工后的锐边，避免安装时划伤操作人员的手部。从安装边界来看，这款7毫米厚度的M6六角螺母，拧紧时推荐的施加力矩在8到12牛米之间，对应适配的被连接件总厚度不能超过螺栓杆长度减去螺母厚度、垫圈厚度之后的剩余长度，要保证螺栓拧紧后至少有2到3牙的螺纹露出螺母端面，避免螺纹啮合长度不足导致连接失效。日常选型时还要注意，不同强度等级的螺母适配的螺栓强度等级不同，普通4.8级的螺栓搭配普通低碳钢螺母即可满足使用要求，如果是8.8级及以上的高强度螺栓，

　　就要对应选配更高强度等级的螺母，避免螺栓还没达到额定载荷时螺母的螺纹先出现滑牙失效。在轻工装配、电子设备机架搭建、小型输送线的型材拼接场景里，这款尺寸的六角螺母使用占比非常高，因为M6的螺纹规格兼顾了连接强度和安装空间占用，既不会像M4、M5的小规格螺母那样容易在大载荷下拉脱，也不会像M8以上的大规格螺母那样占用过多的安装空间，在很多铝型材机架的安装中，还可以搭配T型螺栓使用，直接在型材槽内滑动定位，不需要额外在型材上加工螺纹，装配调整非常灵活。很多刚入行的结构设计师在做装配体建模时，容易忽略这类标准件的重量和安装空间累计误差，比如一个设备上用到几十上百个这类螺母的时候，整体重量的累加也会对设备的移动负载、支撑结构强度产生影响，同时成排布置螺母时，相邻螺母之间的中心距要至少留出3毫米以上的间隙，避免扳手操作时互相干涉。从加工工艺角度来说，这类六角螺母的批量生产通常采用冷镦工艺，效率高、材料利用率好，单件试制的时候可以采用圆钢铣削六角、攻丝的方式加工，建模时预留的攻丝底孔直径要匹配M6螺纹的标准底孔尺寸，也就是5毫米直径，避免底孔过大导致螺纹牙深不足，或者底孔过小导致攻丝时丝锥断裂。
