JSAV-40R40-3型安全切断阀结构设计

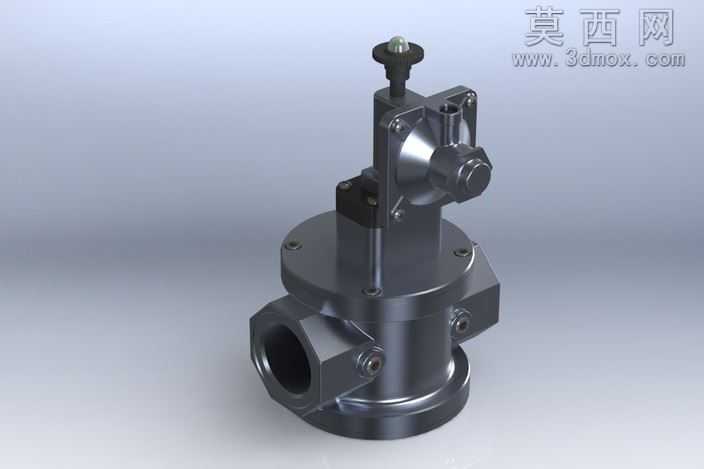

本作品为JSAV-40R40-3型安全切断阀的三维建模设计成果，建模过程严格遵循工业阀门的实际生产尺寸规范，对阀体、执行机构、手动复位组件、密封结构、连接法兰等全部零部件进行了1:1等比例还原，完整呈现了该型号安全切断阀的真实装配关系与结构细节。建模阶段采用自底向上的装配设计思路，首先完成单个零件的特征建模：阀体部分采用回转特征结合拉伸切除完成流道、连接端口的构建，精准还原了内螺纹连接端口的螺纹参数与流道过渡曲面，保证流体通路的结构合理性；上部执行机构的壳体、杠杆组件、复位顶杆、锁止结构均通过拉伸、旋转、倒角、阵列等特征完成细节构建，对零件间的配合间隙、装配定位基准进行了精准设定，确保虚拟装配后各运动部件不存在干涉问题。材质与渲染环节，针对阀门不同部件的实际材质属性进行了区分设置：阀体与金属壳体部分赋予铸钢材质，调整金属粗糙度、反射参数还原工业铸钢件的哑光金属质感，对加工配合面适当提高光泽度体现机加工特征；顶部手动复位旋钮采用工程塑料材质，设置合适的漫反射与轻微磨砂质感；密封件部位赋予橡胶材质参数，通过低反光、高漫反射的材质设置区分非金属零件。渲染阶段采用三点布光方案，主光源模拟工业照明环境突出阀体的金属轮廓与结构层次，辅助光源补光消除结构暗部的死黑区域，环境光添加轻微的工业环境反射，让金属材质的表现更具真实感，最终渲染图清晰展现了阀门的整体外观、各部件的位置关系与结构特征。该安全切断阀主要应用于燃气管路、流体输送管路的安全防护场景，当管路压力出现异常超压或欠压情况时，可自动触发切断动作阻断管路通路，避免安全事故发生，顶部的手动复位结构可在故障排除后完成阀门复位操作，建模过程中完整还原了切断动作的运动逻辑对应的结构设计，包括杠杆传动结构、锁止卡位结构、密封副的配合形式，可用于该类阀门的结构教学、装配演示、产品展示以及后续的工程出图、仿真分析前置模型使用，模型的所有特征均保留可编辑参数，方便后续根据实际需求进行尺寸调整与结构优化。
