多接口法兰式阀箱管工程结构设计

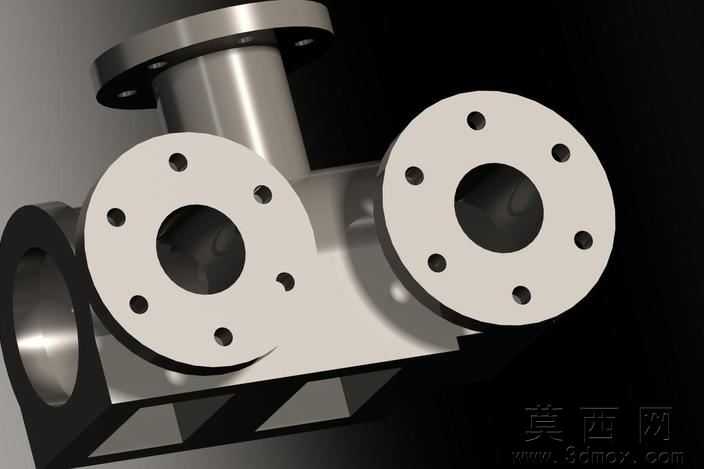

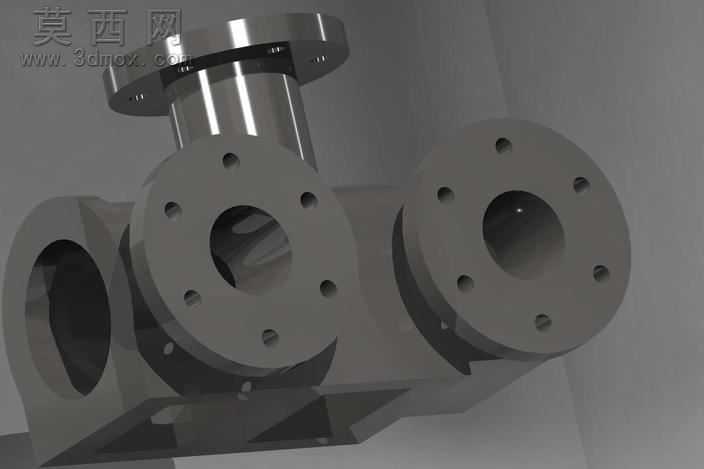

本作品为多通法兰连接式阀箱管三维结构设计，建模阶段采用参数化特征构建方式，先以中心阀腔为基准定位核心腔体，通过拉伸、旋转特征生成主腔体的基础实体，再依次延伸出三个不同朝向的法兰连接端口，每个端口的法兰盘严格遵循法兰连接的通用尺寸规范，均匀布置螺栓连接孔，孔位与法兰端面保持垂直，保证后续装配时螺栓可顺利穿入实现密封紧固。建模过程中对阀腔内部的流道做了平滑过渡处理，避免直角结构造成的流体阻力增大，同时对腔体壁厚做了均匀化控制，保证整体结构的承压能力一致，不会出现局部壁厚过薄导致的强度不足问题。渲染阶段采用金属不锈钢材质，对金属表面做了亚光金属质感调整，添加了细微的金属颗粒纹理模拟真实铸造金属的表面质感，配合柔和的环境光与定向补光，清晰呈现出法兰端面、阀腔外壁、连接管口的结构轮廓，通过阴影层次突出各部件的装配关系，让整体结构的空间布局一目了然。结构设计上，三个法兰端口分别朝向不同方位，可适配多方向的管路连接需求，顶部的竖向法兰端口可对接上方来流管路，两个水平朝向的法兰端口可分别对接下游不同支路的管路，阀腔内部预留了阀芯安装的空间结构，可适配后续阀芯组件的装配，实现流体的通断与流向控制。设计思路围绕工业管路系统的多通路连接需求展开，在保证结构强度与连接密封性的前提下，尽可能优化阀箱的整体体积，减少不必要的材料冗余，同时让各端口的位置布局更符合现场管路的排布逻辑，降低管路安装时的弯折需求，提升管路系统的整体流体输送效率。建模过程中对所有的连接端面、安装孔位都做了装配干涉检查，确保各部件在虚拟装配时不会出现结构冲突，法兰端面的密封面做了平整化处理，可适配密封垫片的安装，保证连接后的密封性能。
