DN65口径电动驱动皮瓣非阀式探头装置

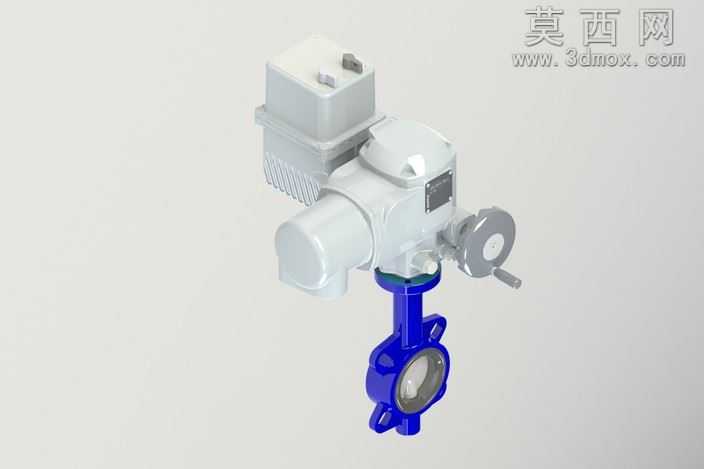

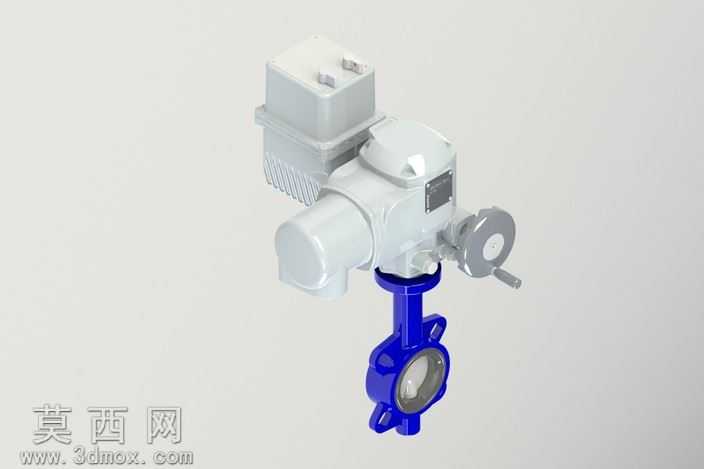

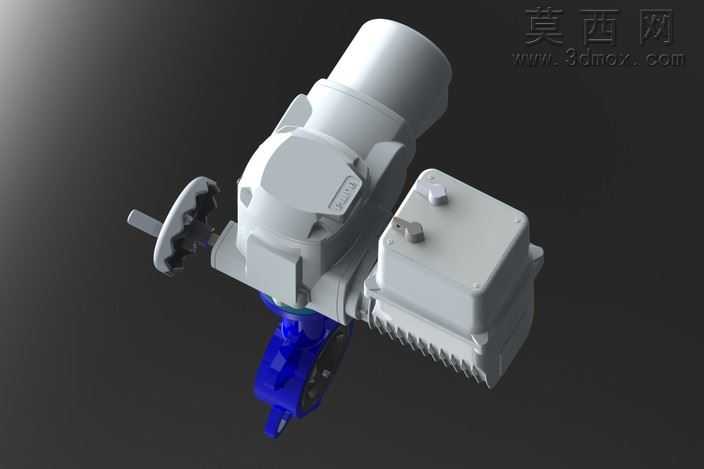

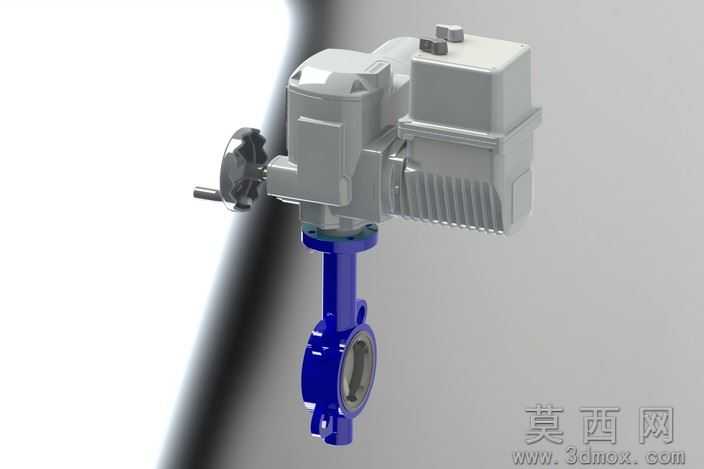

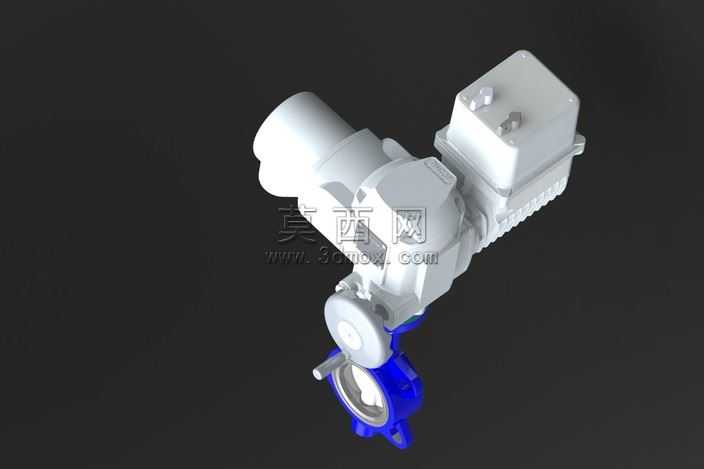

本三维模型采用工业级三维建模流程完成全参数化构建，首先依据DN65公称通径的行业标准尺寸，对整体结构进行模块化拆分，分别完成电动执行机构主体、手动操作手轮组件、接线控制盒、阀身连接段、皮瓣式探头核心部件的独立建模，各部件间的装配间隙严格遵循实际工业产品的公差配合要求，确保装配关系完全符合真实产品的组装逻辑。建模过程中对执行器外壳的曲面过渡、手轮的防滑齿形结构、接线盒的密封凸台、散热筋的等距排布、阀身蓝色包覆层的曲面贴合等细节做了精细化处理，所有倒角、拔模斜度均参考实际铸件、注塑件的生产工艺要求设置，避免出现不符合加工逻辑的尖锐棱角与倒扣结构。材质渲染阶段，针对不同部件的物理属性分别配置材质参数：执行器主体采用哑光铸铝材质，还原金属表面细微的颗粒质感与漫反射特性；手轮采用黑色硬质工程塑料材质，添加轻微的磨砂粗糙度表现防滑触感；接线盒外壳设置为浅灰色工程塑料材质，表面做细微的橘皮纹理处理；阀身连接段配置高饱和度蓝色工程塑料材质，与上部执行机构形成清晰的视觉区分；金属紧固件部分配置镀锌钢材材质，添加微弱的金属反光与边缘高光，还原标准件的真实质感。场景布光采用工业产品展示常用的三点布光方案，主光源从侧上方投射形成清晰的结构阴影，辅光源补光弱化暗部死黑，轮廓光勾勒模型边缘提升立体感，背景采用深灰色渐变背景突出模型主体，同时添加柔和的环境反射提升材质真实度。结构设计上，该装置将电动执行机构与皮瓣非阀式探头集成设计，保留手动操作手轮作为断电应急操作结构，接线盒独立布置便于现场接线维护，散热筋结构有效提升执行器长时间工作的散热能力，整体结构紧凑适配DN65口径管道的安装空间要求，各部件的连接法兰、密封槽位均做了准确还原，可直接用于产品展示、安装模拟、结构教学等场景。
