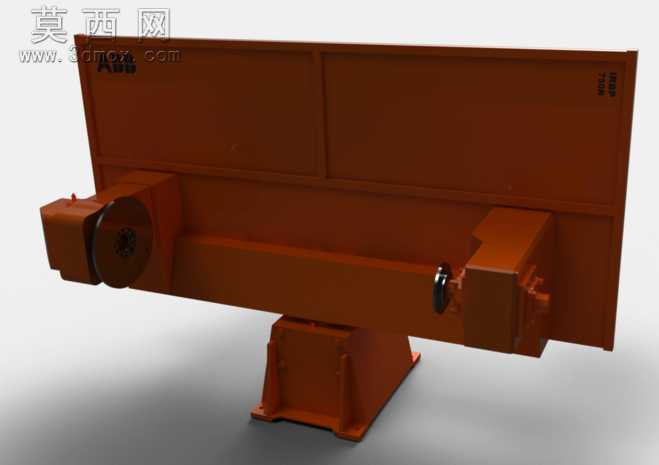

ABBIRBP750R系列焊接变位定位器

本模型为适配工业机器人焊接作业的头尾架式变位定位器，采用三维参数化建模完成全结构复刻，建模过程中严格遵循ABB官方IRBP750R系列D1000-L1600型号的实际尺寸比例，对底座支撑结构、头尾架回转驱动单元、工件安装台面等核心部件进行了1:1还原。模型搭建时优先采用实体特征建模逻辑，对底座的加强筋结构、头尾架的轴承安装位、台面的工装固定孔位等细节做了精准刻画，未做过度简化处理，可直接用于焊接工作站的布局仿真、干涉验证等场景。材质渲染阶段，针对设备主体采用工业设备常用的橘红色防锈漆材质，调整材质粗糙度模拟真实喷涂漆面的哑光质感，对回转部位的轴承外圈、锁紧部件做了金属材质区分，添加细微的磨损纹理提升真实感，渲染时采用三点布光方案，清晰呈现设备的结构轮廓与各部件的装配关系。结构设计上，该定位器采用单立柱支撑的头尾架结构，底座为宽幅落地式设计，通过底部安装孔可与地面或工作站平台牢固连接，保证大负载回转时的结构稳定性；头尾架的同轴度在建模时做了严格约束，可模拟工件装夹后的同步回转动作，台面预留的标准安装孔位可适配不同规格的焊接工装夹具，能够承载1600mm长度范围内的重型工件，配合工业机器人完成复杂焊缝的全位置焊接作业。设计思路围绕焊接作业的实际需求展开，在保证结构强度的前提下优化了部件的空间布局，避免回转过程中与机器人、焊枪等周边设备发生干涉，模型的各部件均做了独立分组处理，可根据仿真需求单独设置回转驱动参数，适配不同的自动化产线虚拟调试场景。
