手动压合式瓶盖旋紧作业工装结构

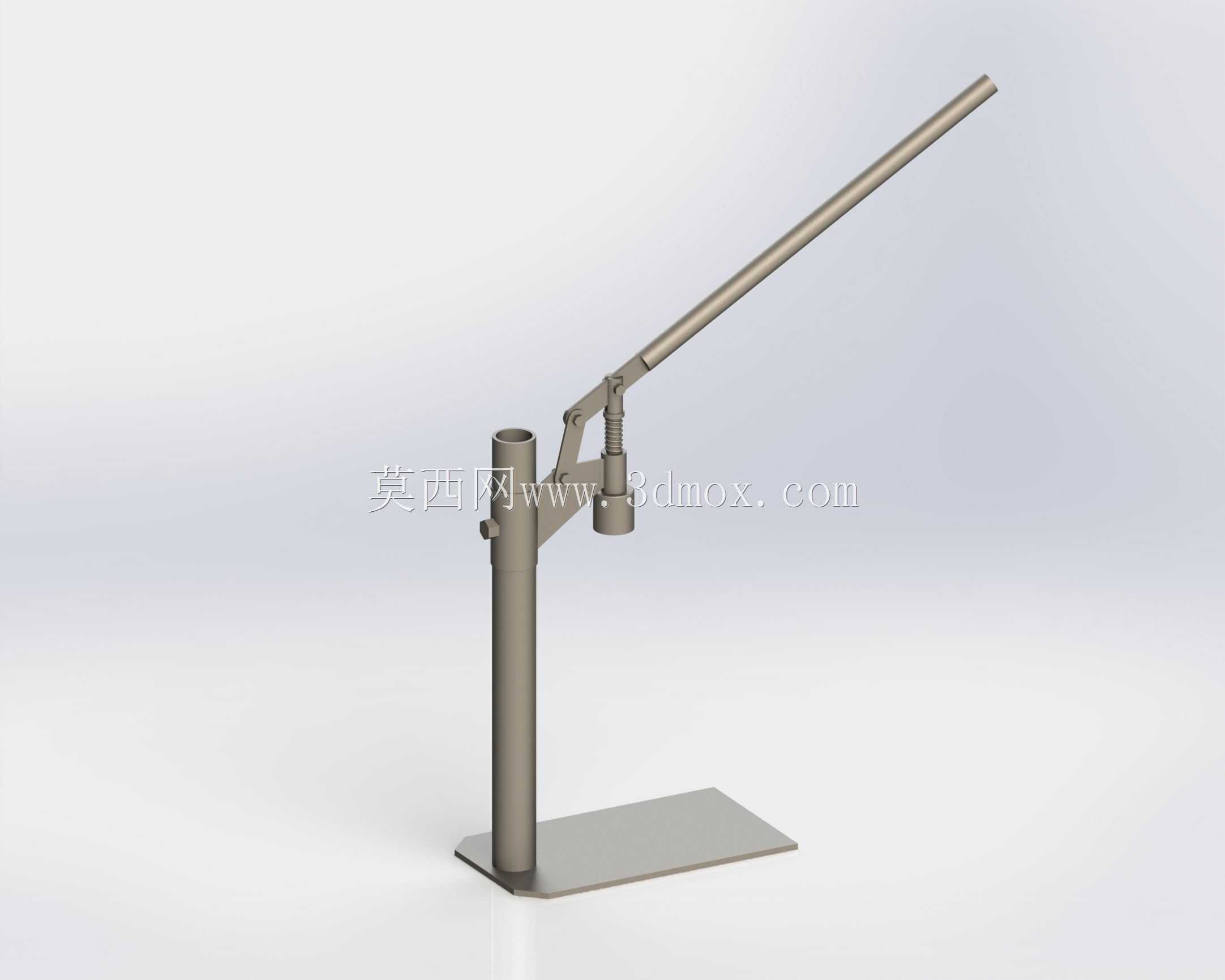

　　这款手动瓶盖压合作业工装，主要面向小批量生产场景、实验室试样封装、个体作坊类包装作业环节设计，区别于全自动高速旋盖生产线的高投入、占地大的特性，该工装无需外接动力源，完全依靠人力操作即可完成瓶盖的压合与旋紧作业，适配多规格小口径瓶装产品的封盖需求，在调味品分装、日化小样灌装、手工饮品封装等场景中，能够替代纯手工作业的封盖模式，大幅降低操作人员的手部劳动强度，同时保证封盖的压紧力一致性，避免手工拧盖出现的松紧不一、密封失效、瓶盖歪斜等问题。从结构设计逻辑来看，整套工装采用立式杠杆增力结构，底部为平板式安装基座，基座采用平整金属板材加工，可直接放置在常规工作台面上，也可通过螺栓穿过基座预留的安装孔固定在操作台表面，安装边界占用面积极小，

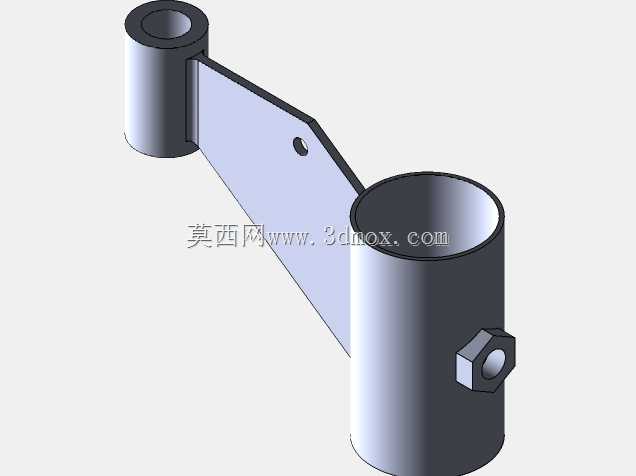

　　不需要预留大型设备的安装空间，基座上方垂直固定圆柱形支撑立柱，作为整套杠杆机构的承载主体，立柱的高度设计适配常规300-500ml规格瓶装产品的作业高度，操作人员站立作业时无需过度弯腰或抬臂，符合人体工程学的作业姿态要求。杠杆操作臂采用长杆式设计，通过铰接结构与立柱上部的连接座相连，铰接点位置经过力矩配比计算，操作人员在杠杆末端施加较小的下压力，即可在压头位置输出足够的压合力，保证瓶盖与瓶口的贴合紧密度，压头组件通过可调节的连接结构固定在杠杆臂的作业端，可根据不同瓶盖的直径、高度更换适配的压头套，压头内部预留防滑缓冲结构，压合作业时不会刮花瓶盖表面的印刷层，也不会因为硬接触导致瓶盖变形。整套机构的铰接位置均采用间隙配合的销轴连接，

　　操作时无卡滞感，长期使用后也可通过简单的销轴注油维护保证操作顺畅度，立柱侧面设置有高度调节锁止结构，可根据不同高度的瓶体调整压头的下行起始位置，适配不同瓶高的作业需求，不需要额外更换结构件。在实际作业流程中，操作人员只需将灌装好内容物、预放上瓶盖的瓶体放置在基座的定位区域内，一只手扶住瓶身保持直立，另一只手下压杠杆操作臂，带动压头下行压紧瓶盖，配合小幅的旋转动作即可完成瓶盖的旋紧密封，整个作业过程单工位单人即可完成，单瓶封盖作业时长可控制在2秒以内，相比纯手工拧盖的作业效率提升40%以上，同时封盖的扭矩一致性远高于手工操作，能够有效降低因为封盖不严导致的内容物泄漏、变质等质量问题。该工装的结构件全部采用常规金属型材加工，

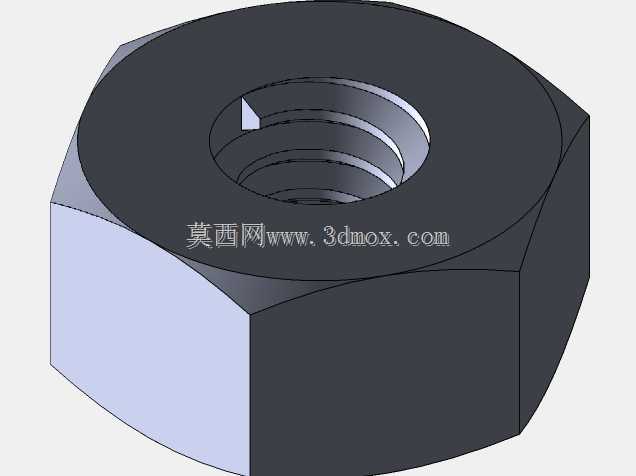

　　没有复杂的异形曲面结构，加工难度低，后期维护更换配件的成本极低，没有气动、电动元件的损耗问题，也不需要配套的气源、电源接入，在没有工业动力配套的临时作业场景、户外流动作业场景下也可正常使用，对于产能波动较大、生产品类切换频繁的小型生产主体来说，这类手动工装的投入产出比远高于大型自动化封盖设备，同时也可作为自动化生产线的备用应急设备，在生产线设备检修、临时小批量订单生产时承担封盖作业任务，避免因为主设备停机导致的生产停滞。从结构建模的细节来看，所有连接位置的圆角、退刀槽、安装避让间隙都按照实际机加工工艺要求设计，没有出现建模干涉、工艺无法实现的结构，铰接位置的销轴直径、锁止螺丝的规格都选用通用标准件，不需要定制特殊规格的紧固件，后期装配时的配件采购难度极低，基座的平板厚度经过承重校核，在最大压合力作用下不会出现翘曲变形，保证长期使用的结构稳定性，杠杆臂的截面采用矩形管材设计，在保证结构强度的前提下尽可能降低自身重量，减少操作人员长时间作业的抬臂负荷。
