分层式冰块托盘注塑成型结构设计

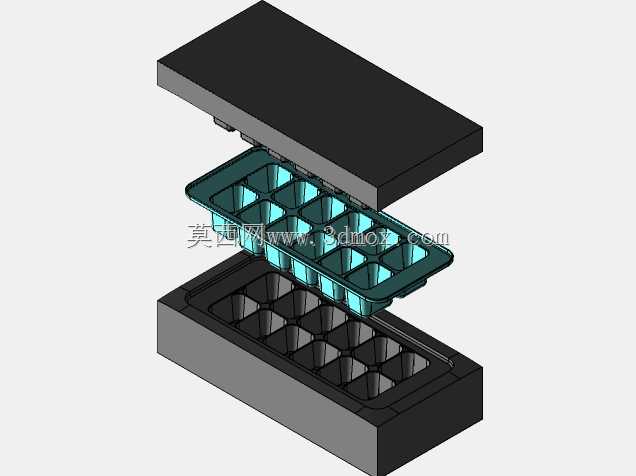

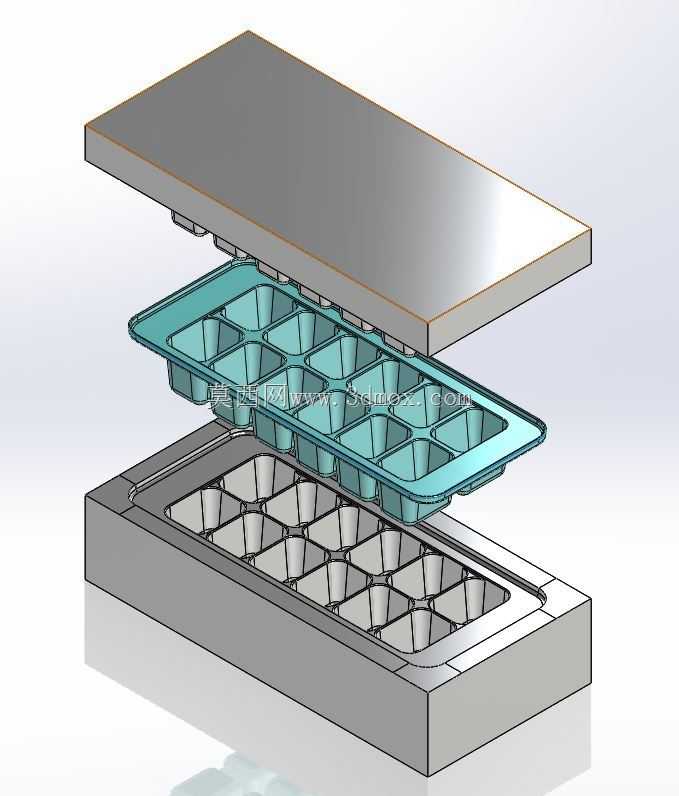

　　日常餐饮、冷链配送场景中，批量制备规整冰块的核心载体就是冰块托盘，这类产品多采用食品级PP或TPE材质通过注塑工艺成型，其模具结构的合理性直接决定了冰块成型的脱模顺畅度、型腔表面光洁度以及生产节拍效率。这套分层式冰块托盘模具采用三层叠合结构设计，最上层为定模侧的封胶盖板，中间层为成型冰块托盘本体的型腔镶件，最下层为动模侧的型芯底座，各层之间通过精密导柱导套实现定位合模，合模间隙控制在0.02mm以内，避免注塑过程中出现飞边、披锋问题。

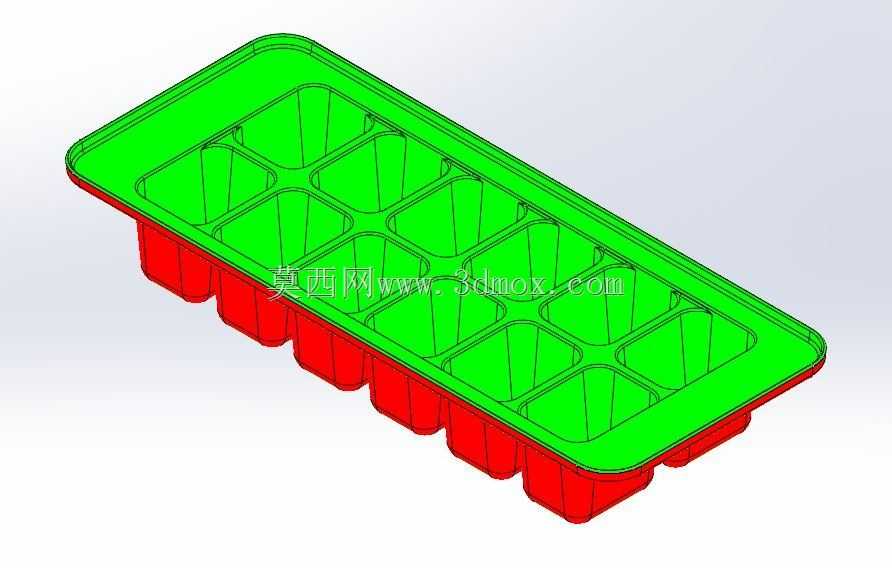

　　从实际生产需求出发，冰块托盘的单格型腔采用倒圆角锥度设计，单边脱模斜度设置为1.5°，既可以保证冰块冻结后能够顺利从托盘中脱出，也能让注塑成型后的塑料托盘本体顺利从模具型腔中顶出，不会出现粘模、拉裂产品的问题。每排型腔之间设置了均匀分布的溢料槽，深度0.1mm，可在注塑填充末端截留冷料，避免冷料进入型腔导致产品表面出现冷斑、缺胶缺陷。模具的冷却系统采用随形水路设计，在型腔镶件与型芯底座中分别排布直径8mm的冷却水道，水道距离型腔表面的距离保持在12-15mm区间，保证注塑过程中模温均匀控制在40-60℃，让PP材质的冷却收缩率保持一致，避免产品出现翘曲变形，单格型腔的尺寸偏差控制在±0.1mm以内，保证每块冰块的大小规整统一。

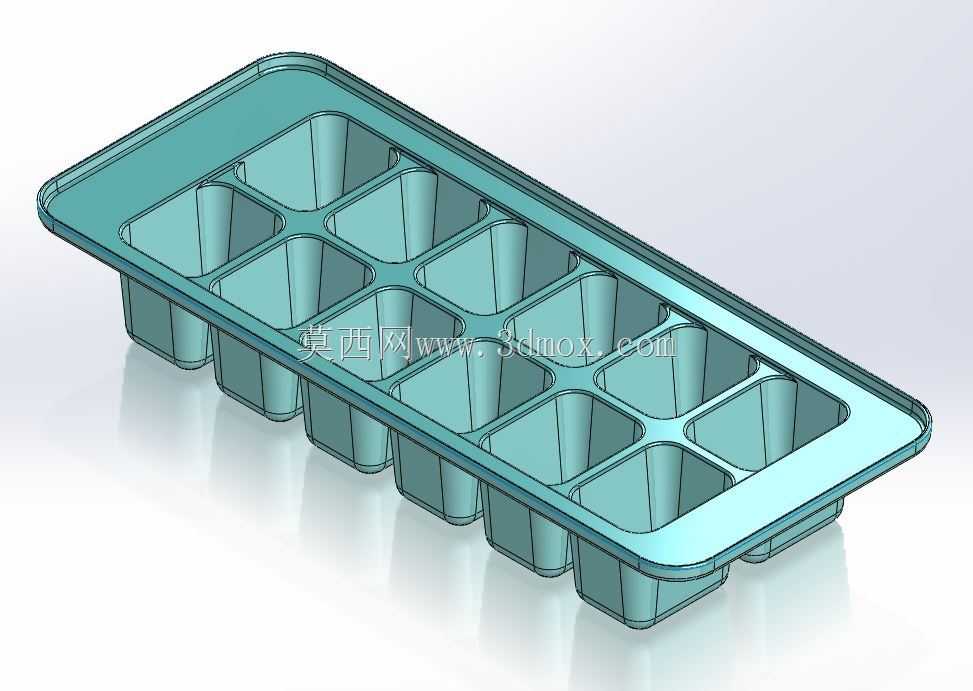

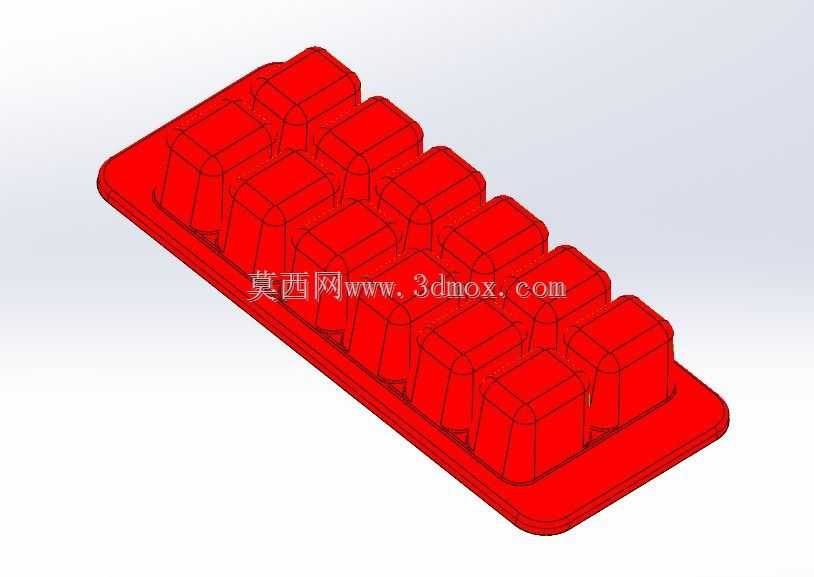

　　考虑到冰块托盘属于薄壁日用品，产品平均壁厚设置为1.2mm，进胶方式采用侧浇口多点进胶，浇口位置设置在托盘边缘的非外观面，进胶点直径0.8mm，填充过程中熔料可以在1.2s内充满所有型腔，填充压力控制在60-70MPa，避免高压填充导致产品内应力过大，后续使用过程中出现开裂问题。脱模机构采用顶针板驱动的扁顶针结构，顶针位置布置在每个型腔的加强筋交汇处，顶出行程设置为25mm，顶出过程中顶针受力均匀，不会顶白、顶穿产品本体。

　　模具的安装边界适配常规160T卧式注塑机的拉杆间距，定模侧定位圈直径为100mm，浇口套球面半径SR19mm，与注塑机射嘴的匹配度符合行业通用标准，模具总厚度控制在280mm，满足注塑机的最大模厚安装要求。开模过程中，定模与中间型腔板首先分型，拉出浇注系统凝料，随后动模侧继续后退，通过拉料杆带动型腔板与动模座板分型，最后顶针板动作将成型好的冰块托盘从型芯上顶出，整个开模行程控制在300mm以内，适配常规注塑机的开模行程参数。

　　在结构细节处理上，模具所有与塑料接触的型腔表面都做了镜面抛光处理，表面粗糙度达到Ra0.8，既可以降低脱模阻力，也能让成型后的托盘表面光滑无毛刺，符合食品接触材料的表面质量要求。各模板之间设置了行程限位块，控制开模过程中各层模板的分离距离，避免开模行程过大损坏模具内部的导柱、水路接头等零部件。模具的排气系统开设在型腔的填充末端，排气槽深度0.02mm，宽度5mm，可以快速排出型腔内的空气，避免产品出现气泡、烧焦缺陷。这套结构设计充分考虑了日用品注塑生产的快节拍需求，模具使用寿命可达30万模次以上，成型周期控制在20s以内，能够满足批量生产的效率要求，成型后的冰块托盘格槽排布规整，堆叠时定位准确，既可以家用冰箱制冰使用，也适配商用制冰机的批量制冰需求，托盘边缘设置的翻边结构可以让多个托盘叠放时不会出现嵌套卡滞，取用方便。
