长方形薄壁塑料容器注塑成型模具

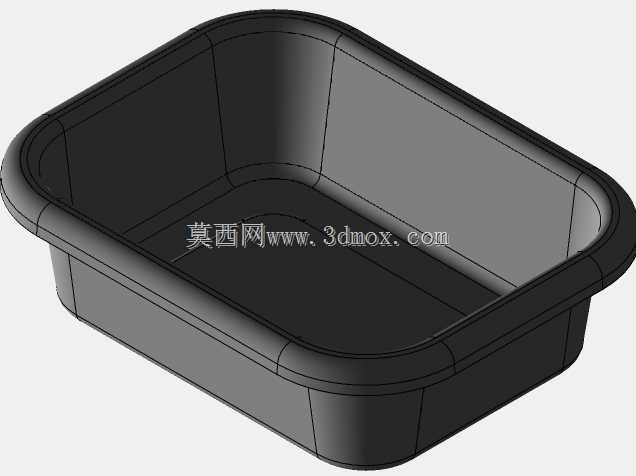

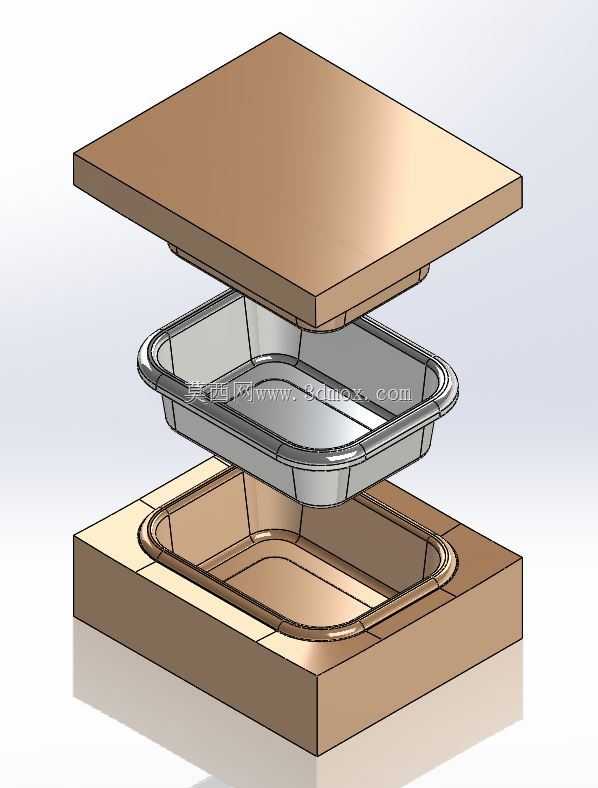

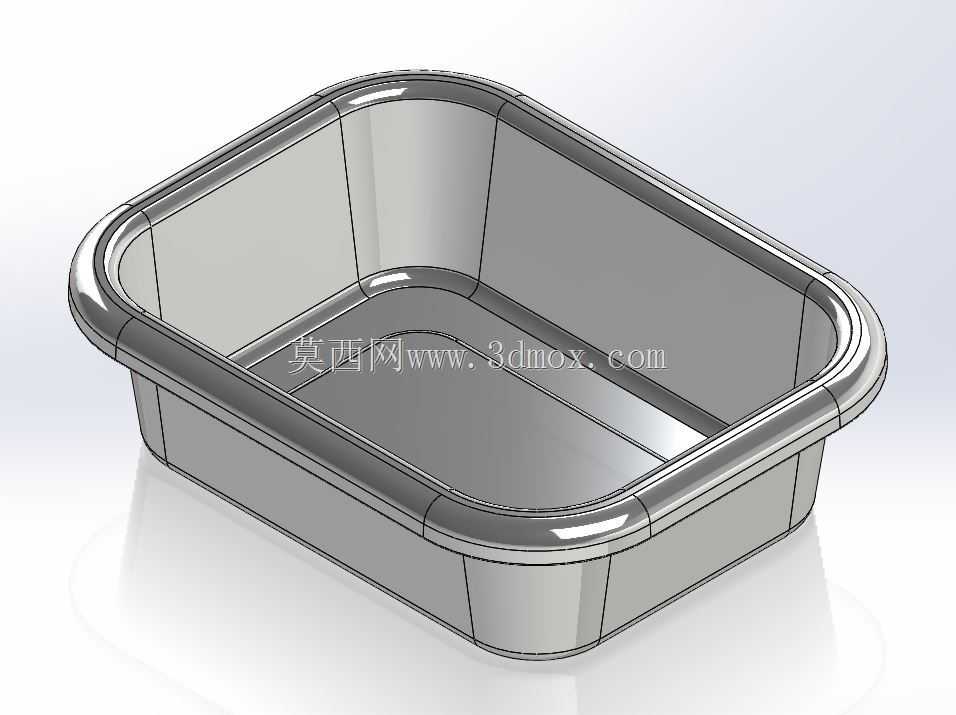

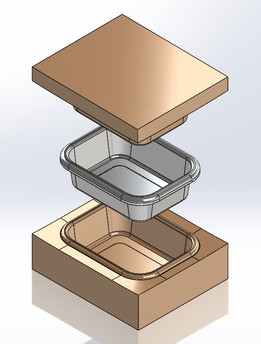

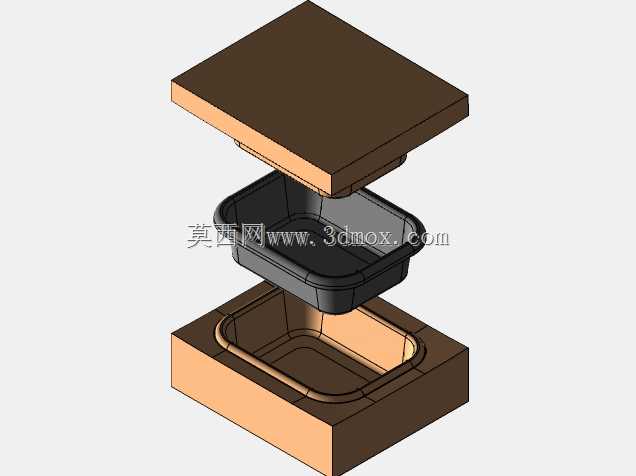

　　这套模具针对日常消费领域常见的长方形薄壁塑料收纳容器开发，这类容器广泛应用于食品分装、生鲜周转、小型零部件收纳、一次性餐盒生产等场景，量产规模大，对成型周期、壁厚均匀性、脱模顺畅度都有较高要求。从结构拆分来看，整套模具采用典型的两板模开模逻辑，上方为定模固定板，直接对接注塑机定模安装板，中间部分为成型型腔与型芯组件，下方为动模固定板，固定在注塑机动模侧，随动模座完成开模、合模动作。

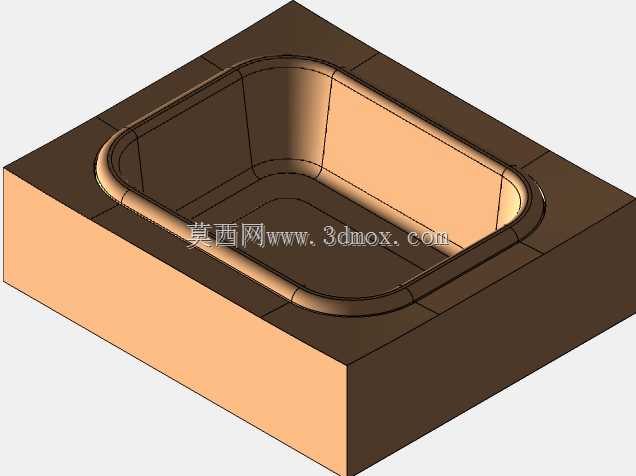

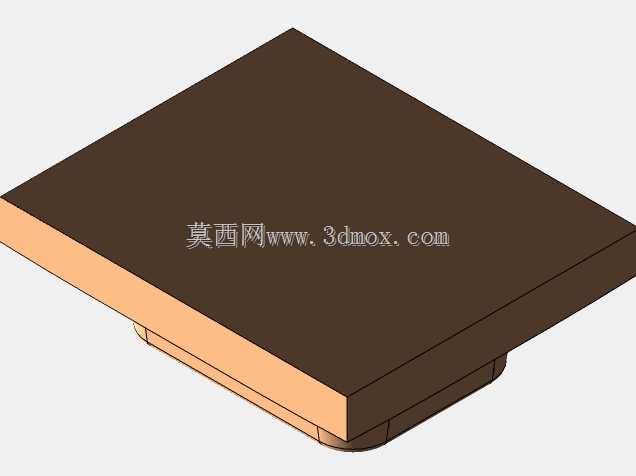

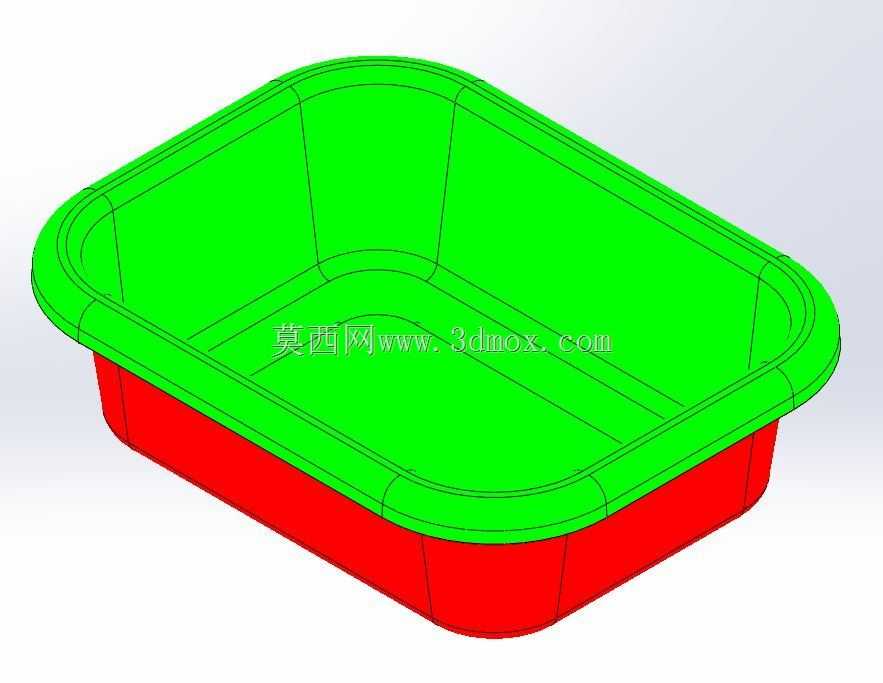

　　设计初期首先要匹配容器的使用需求，这类薄壁容器的侧壁通常带有微小的脱模斜度，避免开模时拉伤塑件表面，型腔部分直接加工在定模侧，成型容器的外表面，保证外表面光滑无合模线瑕疵；型芯部分固定在动模侧，成型容器的内型腔，型芯的边缘做了圆角过渡处理，对应容器口部的卷边结构，这个卷边结构一方面提升容器本身的结构刚度，避免薄壁件受力变形，另一方面也作为脱模时的受力承托位置，配合顶出机构完成塑件脱离。

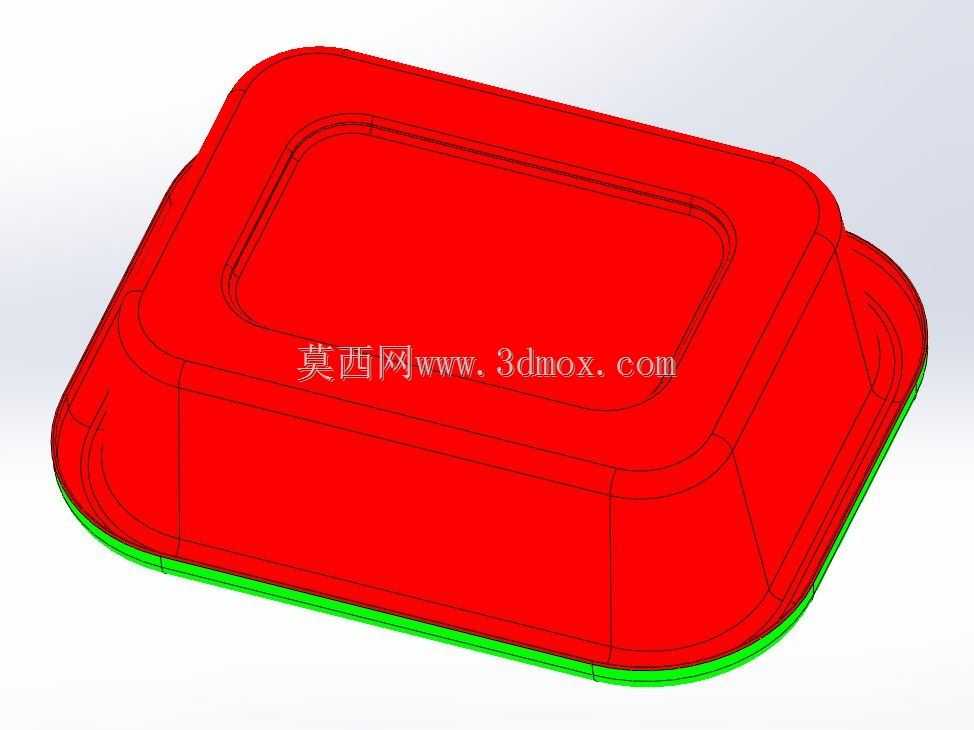

　　考虑到薄壁件注塑时容易出现填充不足、飞边的问题，分型面的选择贴合容器口部的端面位置，合模时定模与动模的贴合面做了精准的研配处理，保证合模间隙控制在0.02mm以内，避免注塑时熔体从分型面溢出产生飞边，减少后续去飞边的人工工序。浇注系统的设计适配这类量产件的需求，采用侧浇口进料，浇口位置设置在容器短边的侧壁位置，开模后浇口凝料可以随塑件一起脱出，后续通过简单的修剪即可去除，不会在容器的外观面留下明显浇口痕迹。

　　冷却系统的排布直接影响成型效率，在定模型腔板和动模型芯内部都设计了随形的冷却水道，水道距离成型面的距离保持均匀，控制在15mm左右，保证注塑完成后熔体可以快速均匀冷却，减少塑件因为冷却不均产生的翘曲变形，同时把单模成型周期控制在合理区间，适配大批量生产的节拍要求。导向定位方面，模架的四个角位设置了导柱导套结构，合模时导柱先进入导套完成初定位，避免合模过程中型腔与型芯发生错位碰伤，在靠近成型区域的位置还额外设置了精定位块，保证合模后型腔的同轴度误差控制在0.01mm以内，避免塑件出现壁厚不均的问题。

　　脱模机构采用顶针板驱动的周边顶出结构，顶出位置均匀分布在容器口部的卷边下方，顶出力均匀作用在塑件的刚性边缘位置，避免顶出力集中导致薄壁塑件出现顶白、顶穿的缺陷。整套模具的安装尺寸适配常规卧式注塑机的装模参数，动定模的安装螺孔位置、定位圈尺寸都符合通用注塑机的安装标准，不需要额外做改装就可以直接上机调试生产。实际生产过程中，这套模具可以适配PP、PE等常用的食品级塑料原料，成型后的塑件壁厚均匀，边缘无毛刺，尺寸一致性好，可以满足自动化生产线的快速取件、堆叠要求，适配食品包装、日用品生产等行业的量产需求。在结构设计过程中，还充分考虑了模具的维护便利性，型腔与型芯都采用镶件式结构固定在模架上，长期生产如果出现局部磨损或者需要调整容器尺寸时，只需要更换对应的镶件即可，不需要整体报废模架，降低后期的维护成本。同时模架的各个模板之间都设置了撬模槽，方便后期拆模维护时拆分模板，避免硬撬损伤模板的配合面。
