高精度机械式游标卡尺结构设计

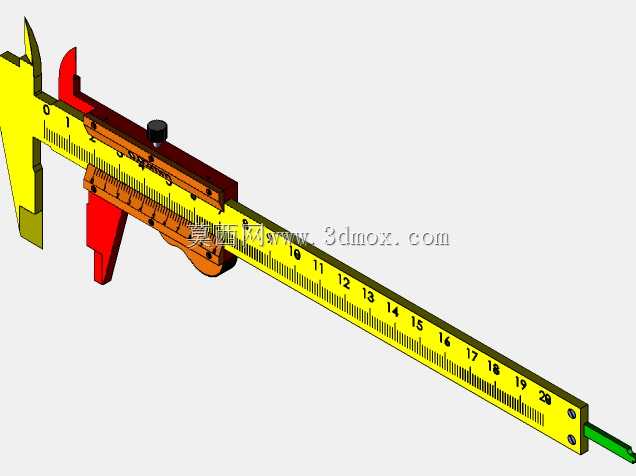

　　在机械加工现场、五金装配工位、院校金工实训车间乃至日常维修作业场景里，游标卡尺始终是出镜率最高的接触式长度测量器具，它不需要外接电源，靠纯机械结构就能稳定完成多维度尺寸检测，哪怕车间存在切削液飞溅、金属粉尘附着的恶劣工况，只要定期清洁量爪测量面、校准零位误差，就能长期保持可靠的测量精度，不会像数显量具那样出现电路受潮故障、电池亏电读数跳变的问题。这款游标卡尺的结构设计完全贴合一线测量的实际使用需求，主尺采用带清晰刻度的长尺身结构，尺身表面做了耐磨处理，日常推拉滑动过程中不会轻易出现刻度磨损模糊的问题，主尺刻度按公制单位均匀排布，配合游标尺的差分刻度设计，能实现0.02毫米级的读数精度，完全能满足普通机加工件的尺寸公差检测要求。

　　尺身一端设置了两组测量爪，内侧的一对量爪用于测量工件的内径尺寸、槽宽尺寸，比如轴承内圈的安装孔径、零件上的键槽宽度，测量时只要将两个内量爪贴紧被测孔的内壁，保持尺身与孔的轴线垂直，就能读取准确的内径数值；外侧的一对量爪用于测量工件的外径、长度、厚度等外尺寸，测量时要让量爪测量面完全贴合工件被测表面，避免歪斜导致的测量误差，比如检测轴类零件的外圆直径、板材的厚度、零件的外形总长，都能通过外量爪快速完成测量。尺身尾部还集成了深度测量杆，平时收纳在主尺的凹槽内不会突出刮蹭其他物件，需要测量盲孔深度、台阶高度、槽深尺寸时，只要将尺身端面抵紧工件的基准平面，缓慢推动游标让深度杆伸出接触到被测深度的底面，就能直接读取深度数值，

　　不需要额外更换深度尺，一把量具就能覆盖三类常见的尺寸测量需求，大幅减少了工位上需要配备的量具数量。游标组件和主尺之间设置了锁紧螺钉，当需要移动卡尺到光线充足的位置读数、或者需要记录测量数值时，拧紧锁紧螺钉就能固定游标尺在主尺上的相对位置，避免移动过程中游标滑动导致读数变化，这个细节设计在批量零件检测时非常实用，测量完一个零件后锁紧读数，不用一直保持手部施力固定游标位置，能有效降低长时间测量的手部疲劳感。从设计层面来看，这款卡尺的滑动副配合间隙做了合理控制，既不会因为间隙过大导致游标晃动带来测量误差，也不会因为间隙过小出现推拉卡滞、滑动不顺的问题，游标上的拇指推块做了防滑纹理设计，哪怕手上沾有少量切削液或者油污，

　　也能顺畅推动游标完成进退动作，不会出现打滑推不动的情况。从安装和使用边界来说，这款卡尺的整体长度适配0到200毫米的常规测量范围，能覆盖绝大多数中小尺寸机械零件的检测需求，尺身重量控制合理，长时间单手握持测量也不会有明显的负重感，平时存放时只要将量爪合拢，放置在干燥无腐蚀性气体的量具盒内，就能避免尺身生锈、量爪磕碰变形的问题。在实际使用过程中，测量前需要先将两个量爪完全合拢，检查游标尺的零刻度线是否和主尺的零刻度线对齐，如果存在零位偏差需要先记录偏差值，在最终测量读数时扣除偏差量，才能保证测量结果的准确性；测量过程中要控制量爪和工件接触的压力，不能过度施压导致量爪弹性变形，也不能压力过小让量爪和工件之间存在间隙，这两种情况都会直接导致测量结果失准。和其他类型的长度测量量具相比，机械式游标卡尺的结构可靠性更高，维护成本极低，不需要定期更换电池，也不需要做复杂的电路校准，哪怕是刚接触机械测量的实训学生，经过简单的读数培训就能快速掌握使用方法，是机械加工、五金制造、设备维修、质量检测等岗位不可或缺的基础测量工具。
