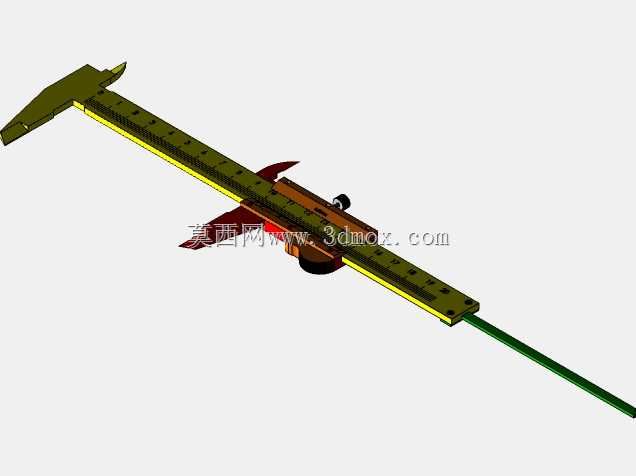

高精度滑动游标卡尺三维结构模型

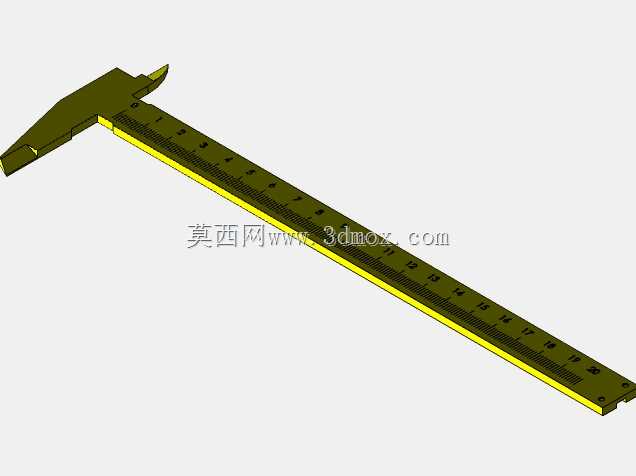

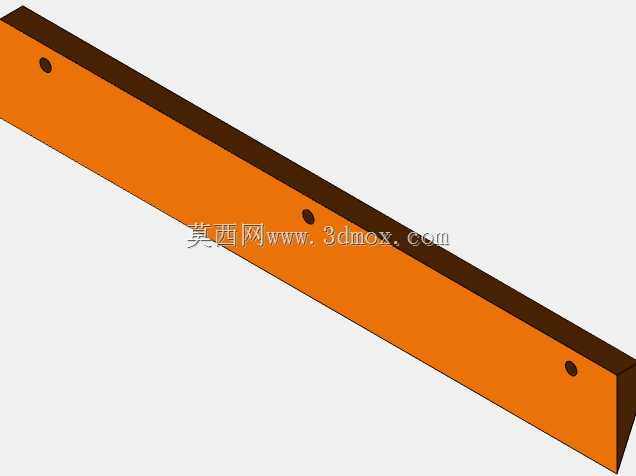

　　在机械加工现场的工序间检验环节，滑动卡钳也就是常用的游标卡尺，是一线操作工人和质检人员随手取用的基础测量器具，不管是普通车床加工后的轴径尺寸复核，还是钳工划线后的尺寸校验，或是装配环节中零部件配合间隙的快速确认，都离不开这类便携测量工具的支撑。不同于固定式卡规只能检测单一尺寸阈值，滑动卡钳可通过尺身与游标组件的相对滑动，覆盖一定范围内的内外径、深度、台阶尺寸测量需求，单把量具就能完成多类尺寸检测，大幅减少工位上的量具摆放数量，降低不同量具切换带来的校准误差。从结构设计逻辑来看，这套滑动卡钳的建模完全贴合实际量具的装配关系，首先是作为基准载体的主尺身，采用长条形平直结构，尺身上加工有连续的刻度标识区域，尺身一端集成固定测量爪，

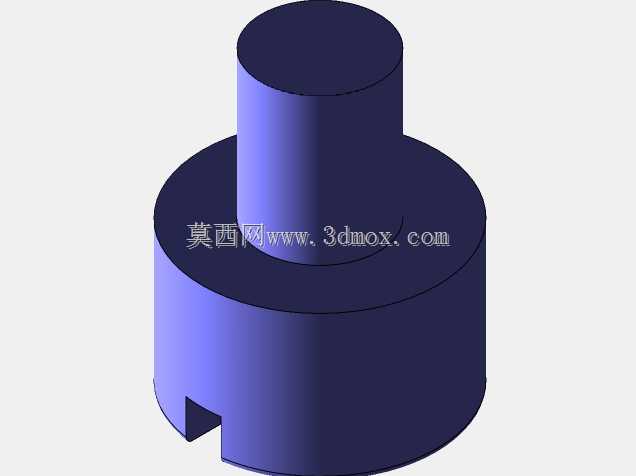

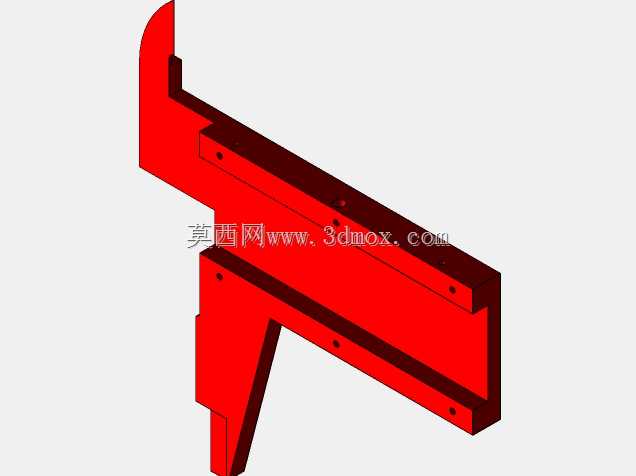

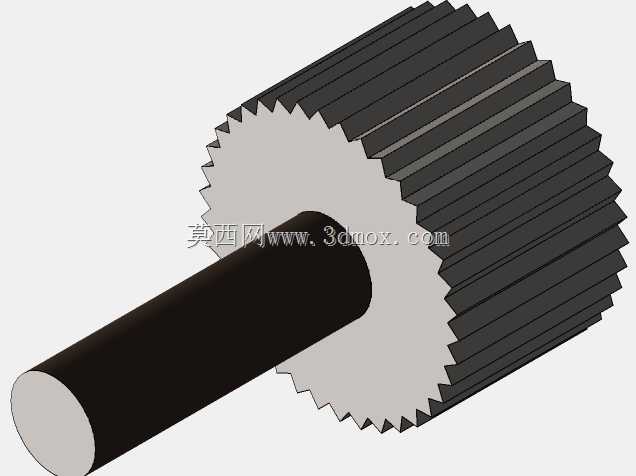

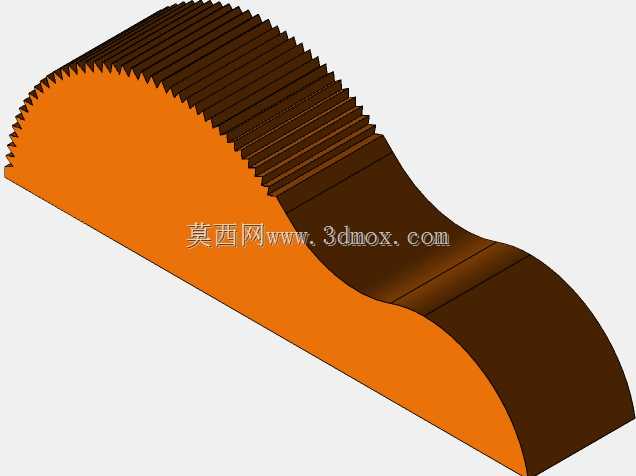

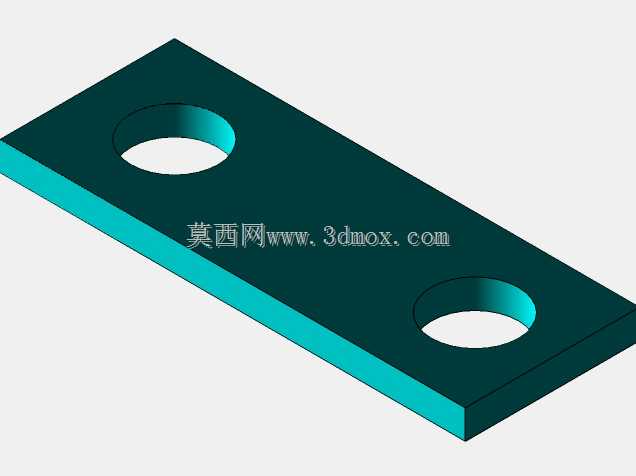

　　包含用于外径测量的外测量面和用于内径测量的内测量刃，尺身背部设计有深度尺的导向滑槽，保证深度测量杆可随游标组件平稳滑动，不会出现偏摆卡滞。游标组件是整个卡钳实现滑动测量的核心部分，套设在主尺身外侧，与尺身保持小间隙配合，既可以沿尺身长度方向顺畅滑动，又不会出现横向晃动影响测量精度，游标上对应设置活动测量爪，与固定测量爪的测量面保持严格平行，保证测量时两个接触面可以完全贴合被测工件表面，避免因测量面倾斜导致的读数偏差。游标上方设置锁紧螺钉，当滑动到目标测量位置后，拧紧锁紧螺钉即可固定游标与尺身的相对位置，方便将量具从工件上取下后再进行读数，避免移动过程中游标移位造成测量误差。尺身尾部延伸出的深度测量杆，与游标组件刚性连接，

　　当测量盲孔深度、台阶高度时，将尺身端面抵靠在基准平面上，滑动游标带动深度杆伸出，抵靠到被测深度面即可读取对应尺寸，这一结构拓展了卡钳的测量场景，不需要额外更换深度尺就能完成深度类尺寸检测。从实际使用的安装与操作边界来看，这类滑动卡钳的整体长度根据测量量程不同有所区分，常见的150mm量程卡钳整体长度在230mm左右，尺身宽度约15mm，游标组件滑动行程与量程匹配，测量爪的伸出长度约40mm，可满足常规小型机械零件的测量需求，使用时不需要额外的安装固定，手持即可操作，测量力完全由操作人员手动控制，正常使用下测量面的贴合压力保持在5-10N即可，过大的压力会导致尺身和游标出现弹性变形，反而影响测量精度。

　　建模过程中重点还原了各部件的装配配合关系，比如游标与尺身的配合间隙控制在0.01-0.03mm之间，既保证滑动顺畅，又控制横向窜动量在精度允许范围内，测量爪的测量面平面度、两个测量面的平行度都按照实际量具的精度要求做了结构还原，深度杆与尺身导向槽的配合也做了同轴度约束，避免深度测量时出现杆体偏斜。在机械设计教学和装配练习场景中，这类滑动卡钳的模型可以帮助初学者理解滑动配合类量具的工作原理，通过拆解装配过程，掌握尺身刻度与游标刻度的读数对应逻辑，理解锁紧机构、测量爪、深度杆之间的联动关系，也可以作为机械加工工位布局设计时的量具模型参考，用于模拟工位上量具摆放、取用操作的空间需求，避免工位工装设计时出现操作干涉。实际生产中使用的滑动卡钳，尺身一般采用不锈钢材质经过淬火处理，提高表面硬度和耐磨性，测量面会经过精磨处理保证平面度和粗糙度要求，长期使用后如果出现测量面磨损，可以通过校准操作修正零位误差，而建模时还原的各部件尺寸比例，完全匹配实际量产量具的结构参数，不管是用于结构原理演示，还是作为虚拟装配的练习素材，都能贴合工程实际需求，不会出现结构比例失真导致的原理认知偏差。
