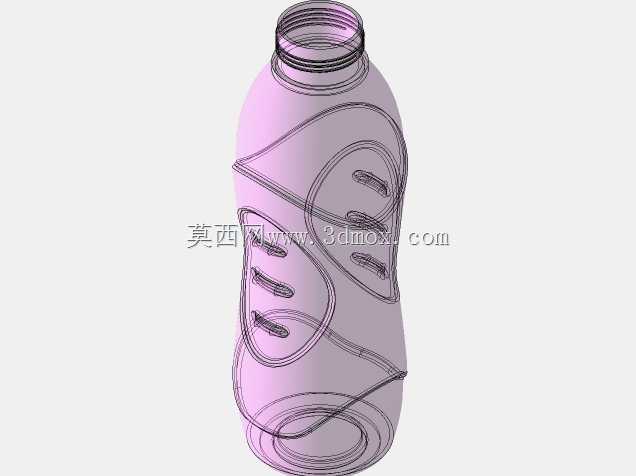

带人体工学握槽的便携饮用塑料水瓶结构

　　这款带人体工学握槽的塑料饮用瓶，在快消品包装、户外便携装备、民用饮水器具领域都有很广的适配空间，日常商超售卖的瓶装饮用水、运动场景随身补水容器、办公场景桌面储水器具都能见到这类结构的身影，区别于传统直筒瓶身的设计，这款瓶身的曲面结构完全贴合人手握持时的掌部弧度，解决了直筒瓶身沾水后容易打滑、长时间握持硌手的实际问题。从结构设计逻辑来看，瓶身的内凹握槽并非单纯做外观造型，每一处曲面的曲率都经过受力校核：当瓶内装满常温液体时，整瓶重量集中在瓶身中下部，握槽的凸起筋位刚好对应人手指节弯曲时的贴合位置，四指弯曲后能自然嵌入槽位，拇指可以搭在瓶身另一侧的平滑曲面上，哪怕是手掌偏小的用户，也能单手握稳瓶身完成拧盖、倾倒的动作，

　　不需要额外借助另一只手辅助固定。瓶口采用标准的螺纹旋合结构，螺纹的牙距、牙深都匹配市面通用的瓶装水密封瓶盖，不需要开模定制专属瓶盖，能直接复用现有成熟的瓶盖供应链，大幅降低量产时的配件采购成本，同时瓶口的端面做了加厚处理，避免旋盖时扭矩过大导致瓶口开裂漏液，密封面的平面度控制在0.1mm以内，配合瓶盖内的密封垫片，倒置、颠簸状态下都不会出现渗液问题。瓶身的壁厚做了差异化分布，握槽位置因为有曲面加强筋的结构支撑，壁厚可以比直筒段薄0.2mm，既不影响整体的抗挤压强度，还能减少原材料的用量，降低单瓶的生产成本；瓶底采用内凹的花瓣式支撑结构，五个支撑脚均匀分布在瓶底圆周，放置在平面上时不会出现晃荡，

　　同时内凹结构能抵消灌装高温液体时产生的瓶底形变，避免灌装冷却后瓶底外凸导致瓶子放不稳。从安装和适配边界来看，这款瓶身的最大外径适配常规的瓶装水自动灌装线卡位，不需要调整现有灌装设备的卡瓶板、导瓶栏尺寸，能直接上线量产；瓶身总高度适配常规的550ml瓶装水外包装箱尺寸，装箱时每层的排列间隙、堆码时的承重强度都符合快消品运输的堆码要求，堆码三层时底层瓶身不会出现压瘪变形的问题。在实际使用场景中，瓶身的曲面凹槽还能起到防滑的作用，哪怕手上沾了水或者运动后的汗液，握持时手指卡在槽位里也不会打滑脱落；瓶身的曲面过渡位置都做了R2以上的圆角处理，没有尖锐的棱角，握持时不会硌伤手掌，哪怕是儿童握持使用也不会有划伤的风险。

　　设计过程中还考虑了吹塑成型的工艺性，所有曲面的脱模斜度都控制在1.5度以上，没有倒扣结构，吹塑完成后可以直接脱模，不需要额外的抽芯结构，能简化模具结构，降低模具的加工成本和后期维护成本；瓶身的加强筋沿着曲面自然分布，不需要额外添加独立的加强筋结构，就能让瓶身的径向抗挤压强度提升30%以上，运输过程中受到挤压时不会出现大面积凹陷变形，哪怕短暂变形后也能快速回弹，不会留下永久的折痕影响外观。
