水泵核心组件拆解结构三维设计

　　这套三维结构呈现的是小型流体输送泵的核心拆解组件，日常在民用供水、小型冷却循环、实验室流体输送、园艺喷淋这类场景中适配度很高，区别于大流量工业多级泵，这类小体积泵的安装边界通常控制在150mm见方的空间内，整体装配完成后总高度不超过120mm，进出水口采用标准G1/2管螺纹接口，不需要额外定制转接件就能和常规PVC、金属管路对接。

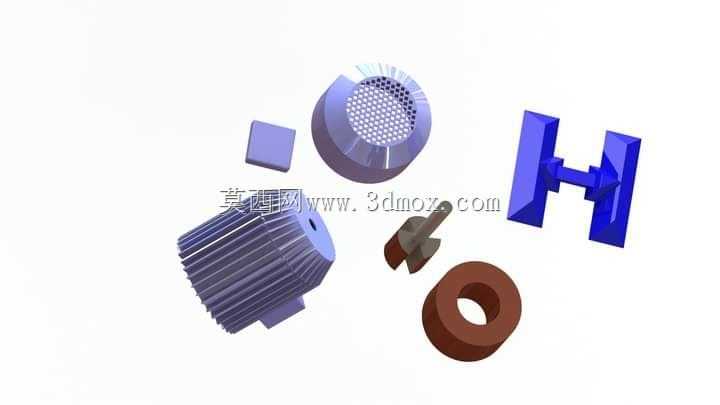

　　从拆解的组件来看，带散热鳍片的结构是泵的动力端壳体，鳍片的排布角度和间距是按照自然对流散热的逻辑设计的，相邻鳍片间距保持在3mm，既保证壳体注塑/压铸时的脱模便利性，也能在泵连续运行时，把内置驱动模块产生的热量快速散出，避免动力部分因过热出现性能衰减。带密集网孔的圆形部件是进水端的过滤格栅，网孔直径统一为1.2mm，刚好能拦截流体中携带的大颗粒杂质，避免杂质进入泵腔打坏叶轮，格栅的边缘做了15度的倒角，和泵体进水端的卡槽配合时，不需要额外涂胶就能靠过盈配合实现初步固定，后期维护拆卸也不会出现卡滞。

　　蓝色的H型结构是泵体的支撑连接支架，这个部件的设计重点在受力均衡，两个支脚的安装孔位同轴度公差控制在0.05mm以内，装配时能保证泵轴和驱动轴的对中精度，减少运行时的径向跳动，支架中间的镂空结构不是单纯为了减重，而是预留了线缆走线和传感器安装的空间，要是需要加装压力、流量传感元件，不用额外在壳体上打孔，直接利用镂空位置固定就行，能减少二次改装对泵体密封性能的破坏。中间带轴孔的棕色小部件是叶轮的连接轴套，轴套内孔做了D型切面，和电机输出轴配合时不会出现周向打滑，轴套的外壁和叶轮中心孔的配合采用H7/h6的间隙配合，装配时轻轻压入就能到位，后期更换叶轮也不需要专用拉马工具。棕色的环形部件是泵腔的静密封环，材质采用丁腈橡胶，邵氏硬度控制在65度，既能在装配时被泵体端盖压紧实现端面密封，也不会因为硬度太高导致端盖锁紧时出现应力开裂，密封环的截面直径是3.5mm，对应泵体上的密封槽深度是2.8mm，压紧后能保持0.7mm的压缩量，在0.6MPa的工作压力下不会出现渗漏。旁边的小方块是泵的接线盒盖板，盖板边缘做了一圈0.8mm高的凸筋，和接线盒的凹槽配合时，能挤压内置的密封胶条实现接线腔的防尘防水，防护等级可以达到IP54，就算是在有喷淋的户外场景使用，也不会出现雨水渗入接线腔导致短路的问题。

　　设计这类小泵的结构时，最先要明确的是实际工况的流量扬程需求，这类小泵额定流量通常在12L/min，额定扬程8m，所以所有过流部件的流道都做了圆弧过渡，没有直角拐角，能减少流体在泵腔内的沿程阻力，提升运行效率。拆解结构的呈现方式，主要是为了方便装配人员快速理解每个部件的装配顺序，也能给后期维护人员做备件更换提供直观的参考，不用对照复杂的二维装配图就能快速识别每个零件的安装位置。安装边界上，支架的两个安装孔中心距是80mm，安装时只需要在固定基座上打两个M6的螺纹孔就能完成固定，不需要额外做复杂的安装支架，进出水口的中心高度距离安装基准面是60mm，对接管路时不用刻意调整管路高度，能减少管路安装的应力。另外所有部件的分型面都设计在非外观面和非密封面，就算是批量注塑或者压铸生产，也不会在密封面和外观面留下合模线，减少后期打磨处理的工序，降低生产制造成本。每个部件的壁厚都做了均匀化处理，最薄的位置不小于1.8mm，最厚的位置不超过4mm，避免生产时出现缩痕、翘曲的问题，提升成品率。
