基于AutodeskInventor的注塑模具设计与模拟方案

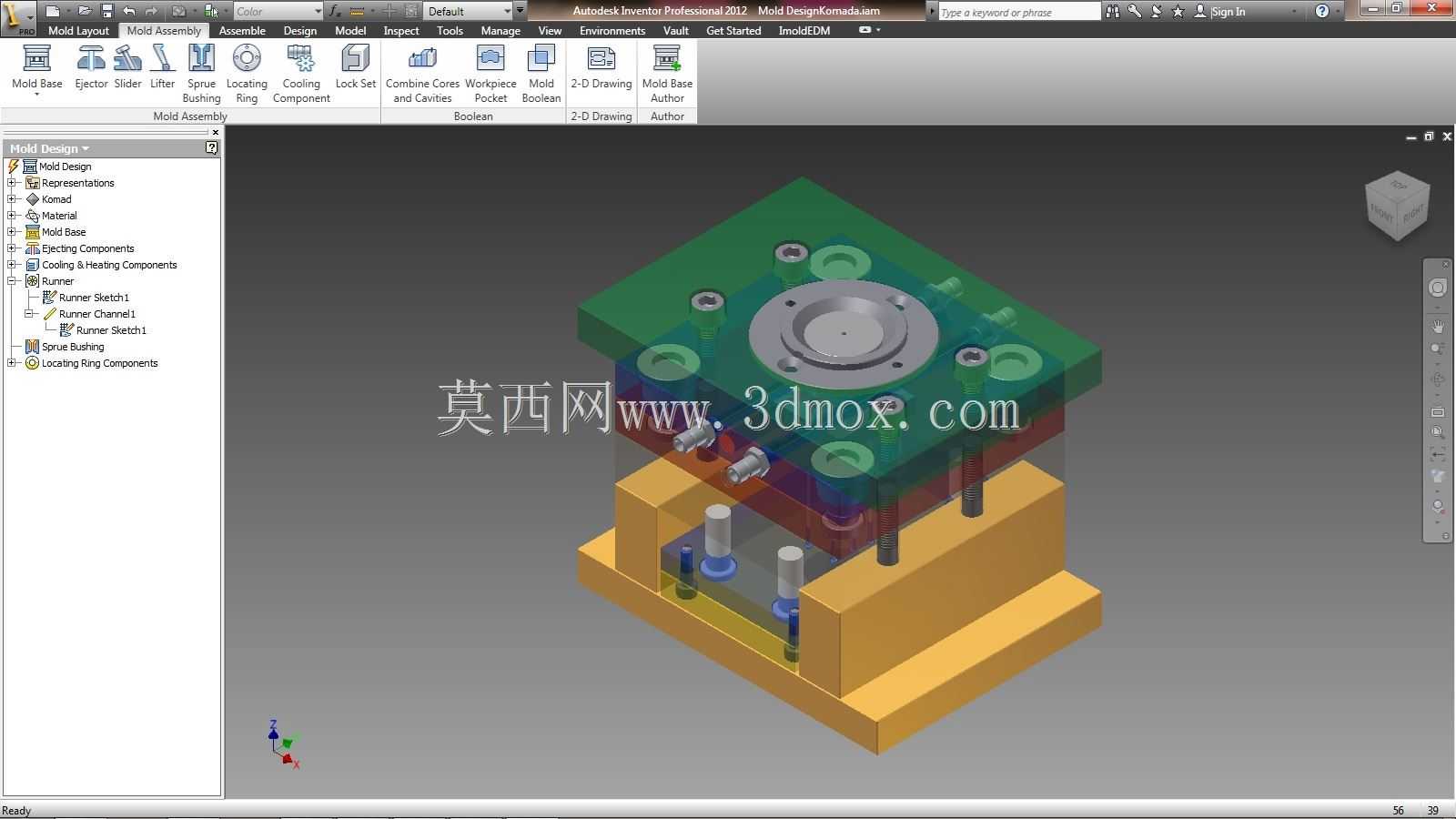

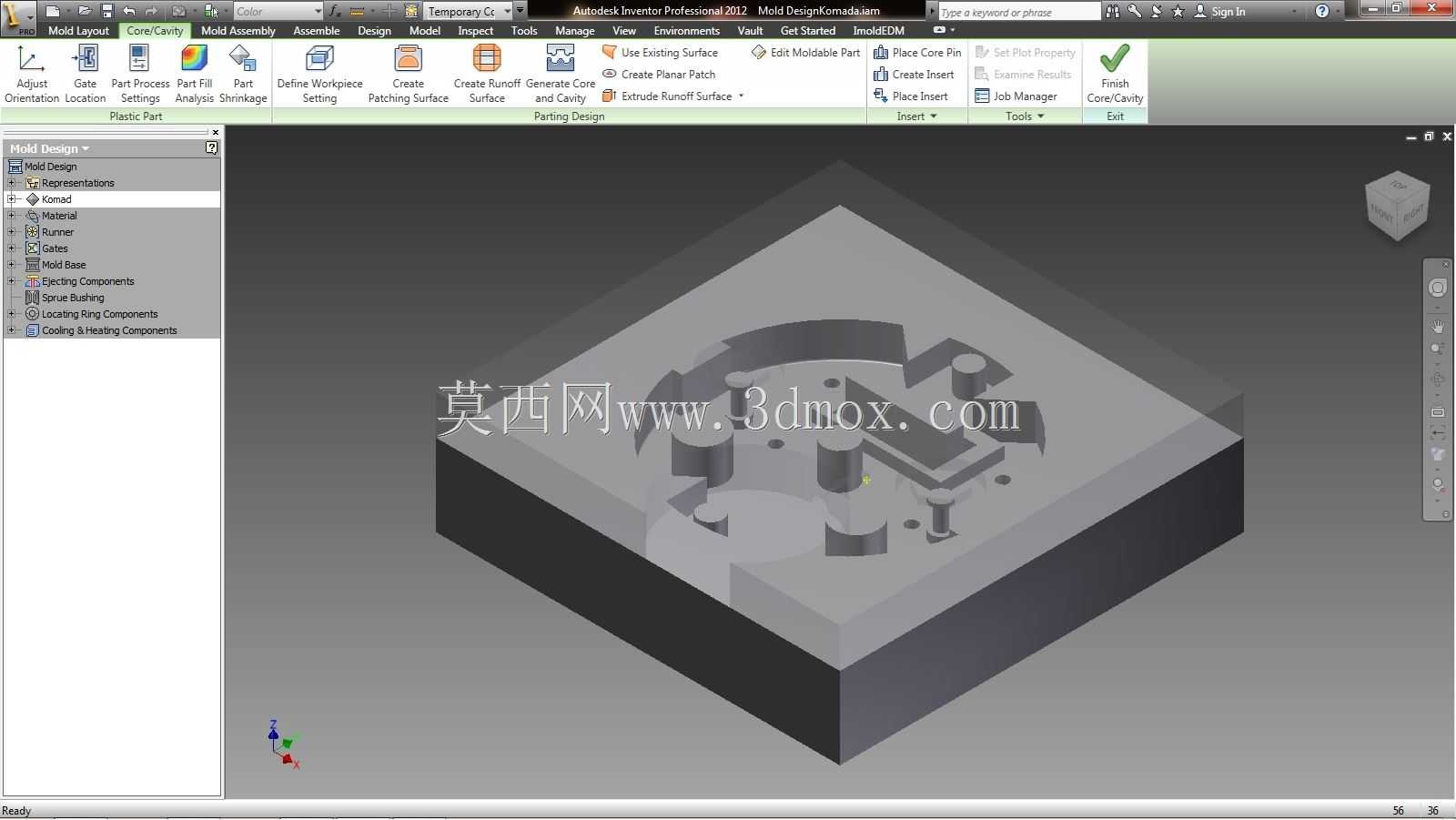

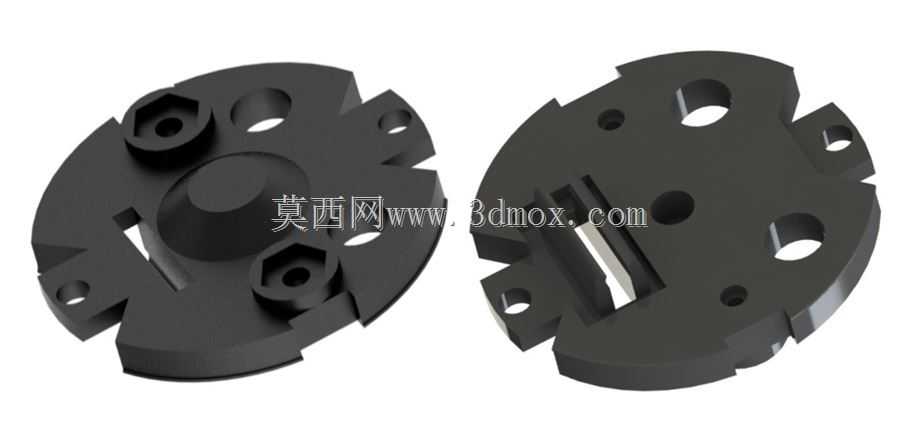

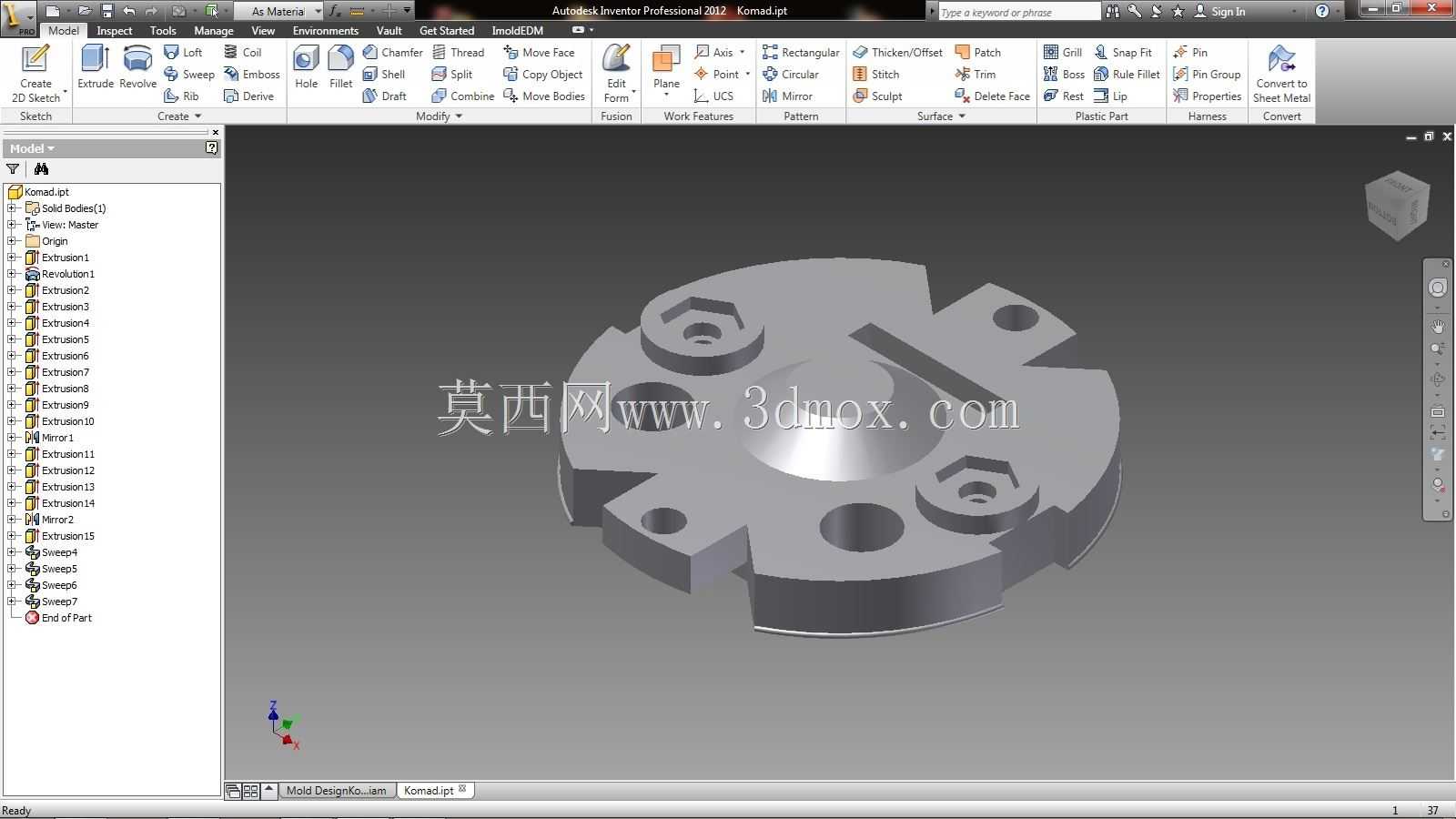

　　在日用塑料制品、汽车内饰件、电子外壳类产品的批量生产场景中，注塑模具的结构合理性直接决定了成型件的尺寸精度、生产良率与单模周期，这套设计方案围绕热塑性塑料的注射成型全流程展开，从型腔布局、浇注系统设计到冷却回路排布、脱模机构选型都做了完整的三维结构搭建，同时配套了成型过程的模拟验证环节，可直接用于模具加工前的结构校核与工艺参数预调。

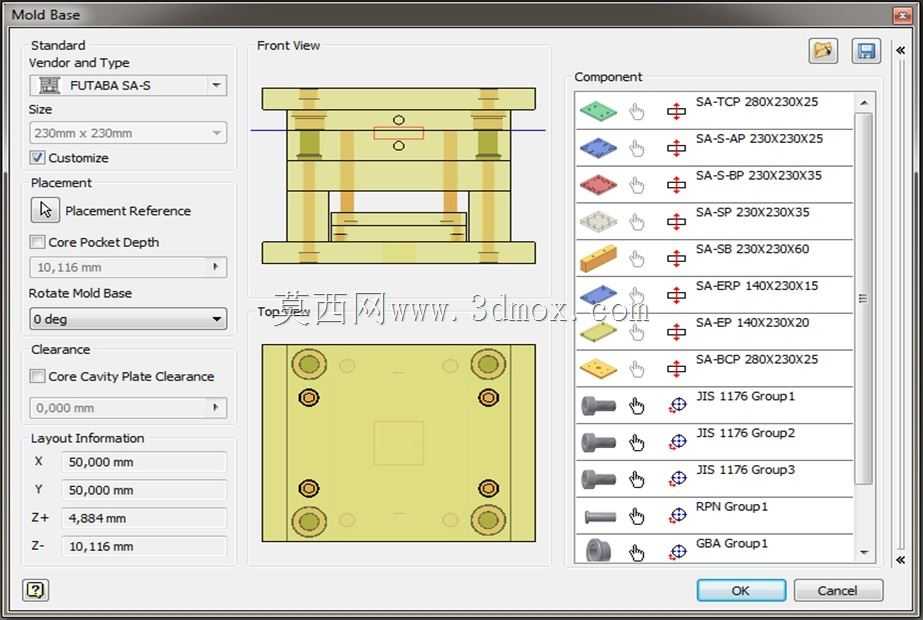

　　从实际生产用途来看，这套模具结构适配常规卧式注塑机的安装接口，模架部分采用标准模胚组合，可减少非标加工的工作量，缩短模具制造周期。浇注系统选用侧浇口进料形式，针对平板类、壳体类塑制品的填充流动特性做了流道截面优化，流道转角处做圆弧过渡处理，避免熔体流动过程中产生过大的剪切热，同时减少流道凝料的材料浪费。冷却回路采用随形排布思路，在型腔、型芯内部均匀布置循环水道，水道距离型腔壁的间距控制在合理范围，保证成型过程中模温均匀分布，避免制品出现翘曲、缩痕等成型缺陷，同时缩短冷却保压时长，提升单班生产效率。

　　脱模机构采用顶杆顶出组合，顶杆的排布位置避开制品的外观面与装配配合面，顶出行程根据制品的脱模斜度与型腔包紧力计算确定，保证顶出过程中制品受力均匀，不会出现顶白、顶穿等问题。导向定位部分采用导柱导套加锥面定位的组合结构，在合模过程中先通过导柱导套实现初定位，合模终了时通过锥面精定位保证型腔与型芯的同轴度，避免长期生产过程中出现飞边、错位等问题。

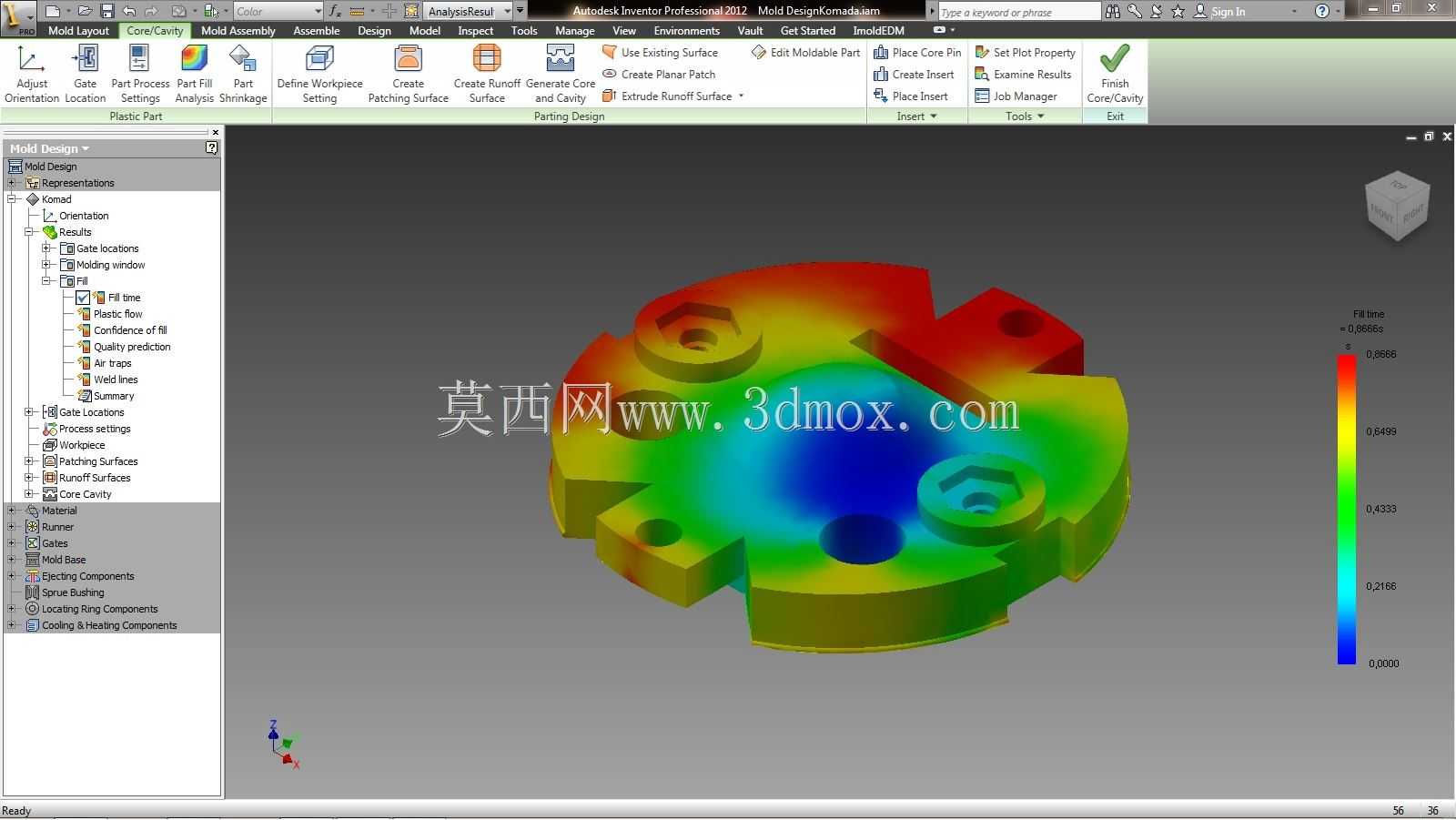

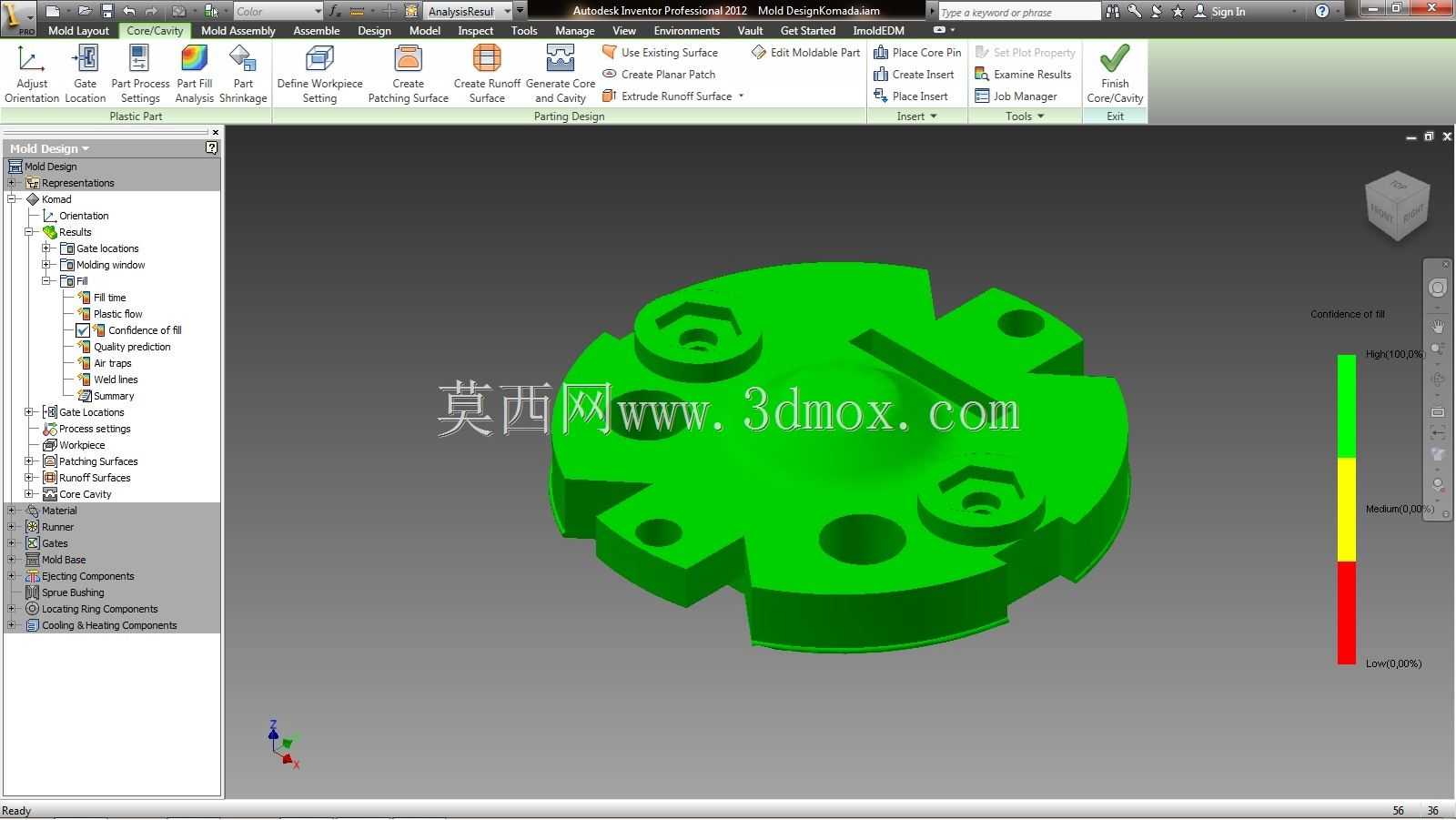

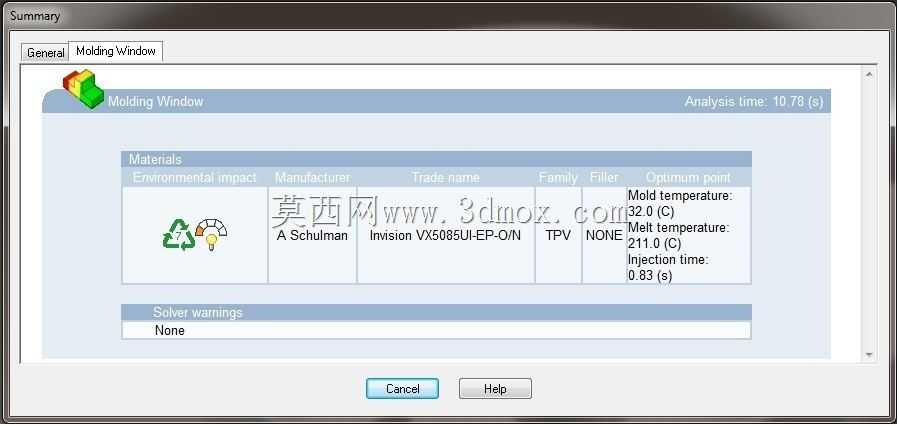

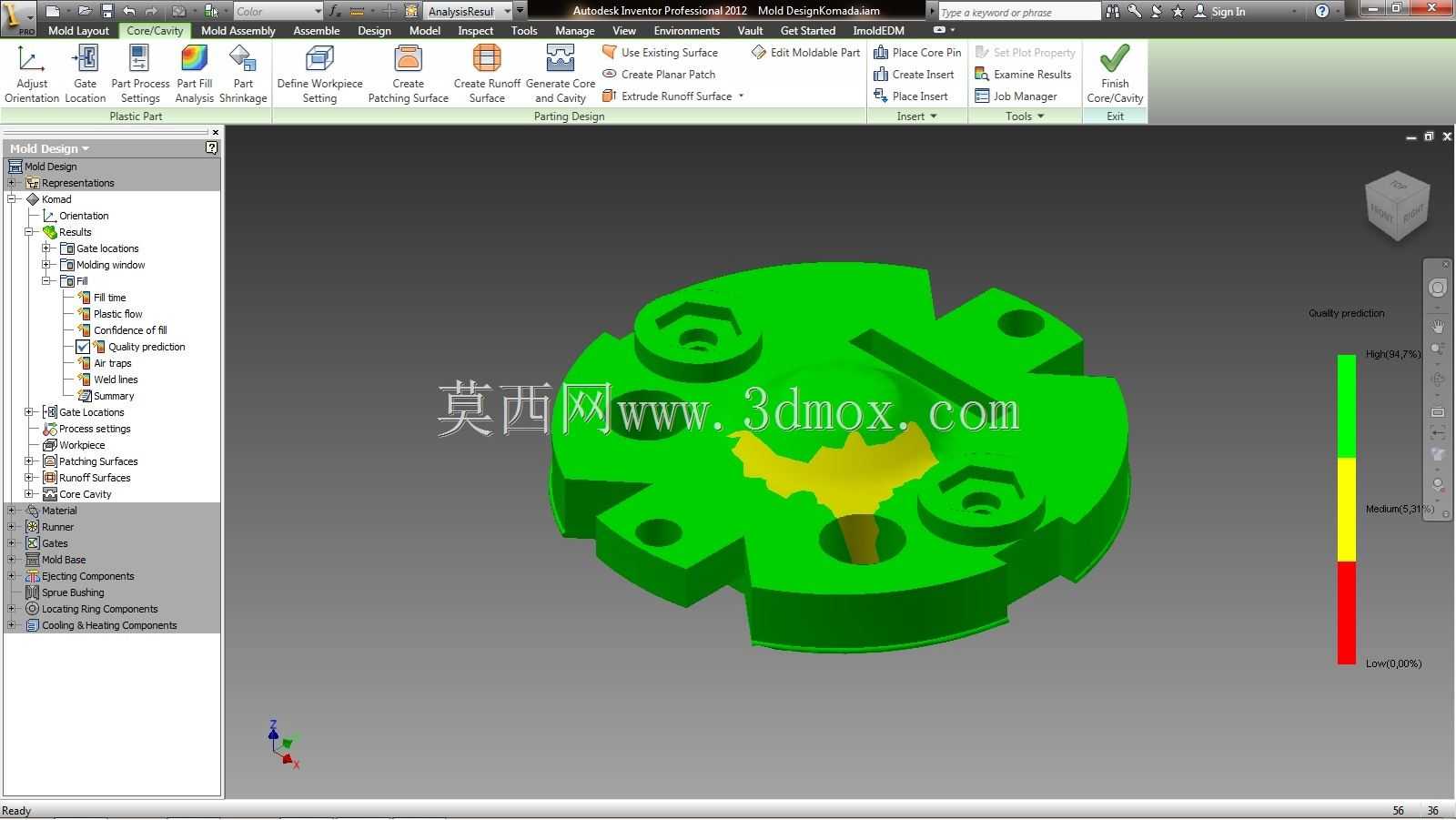

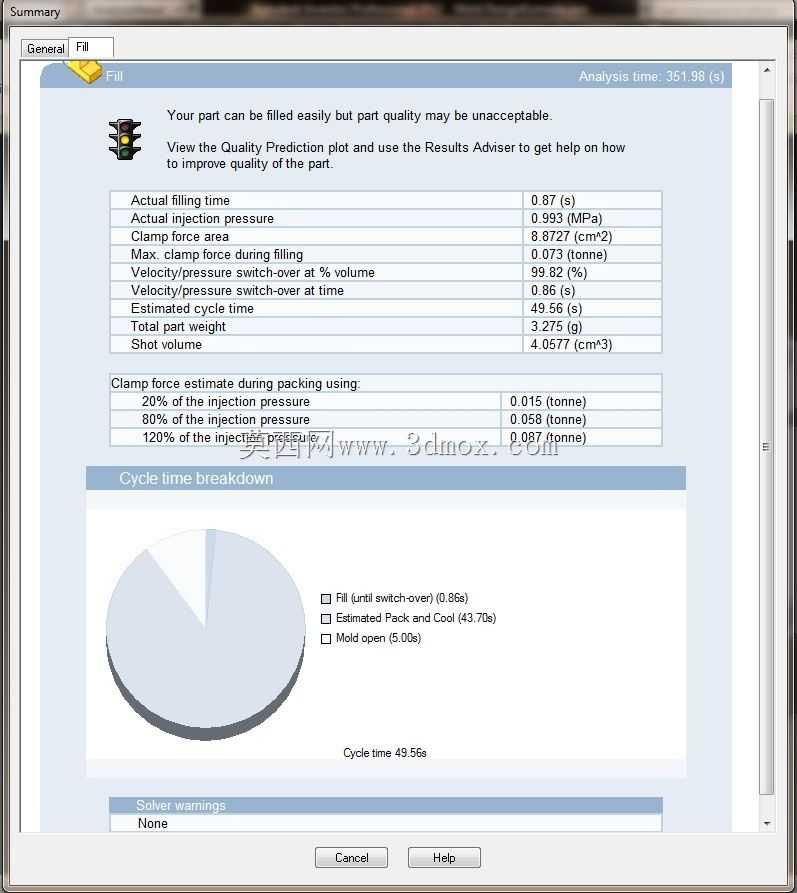

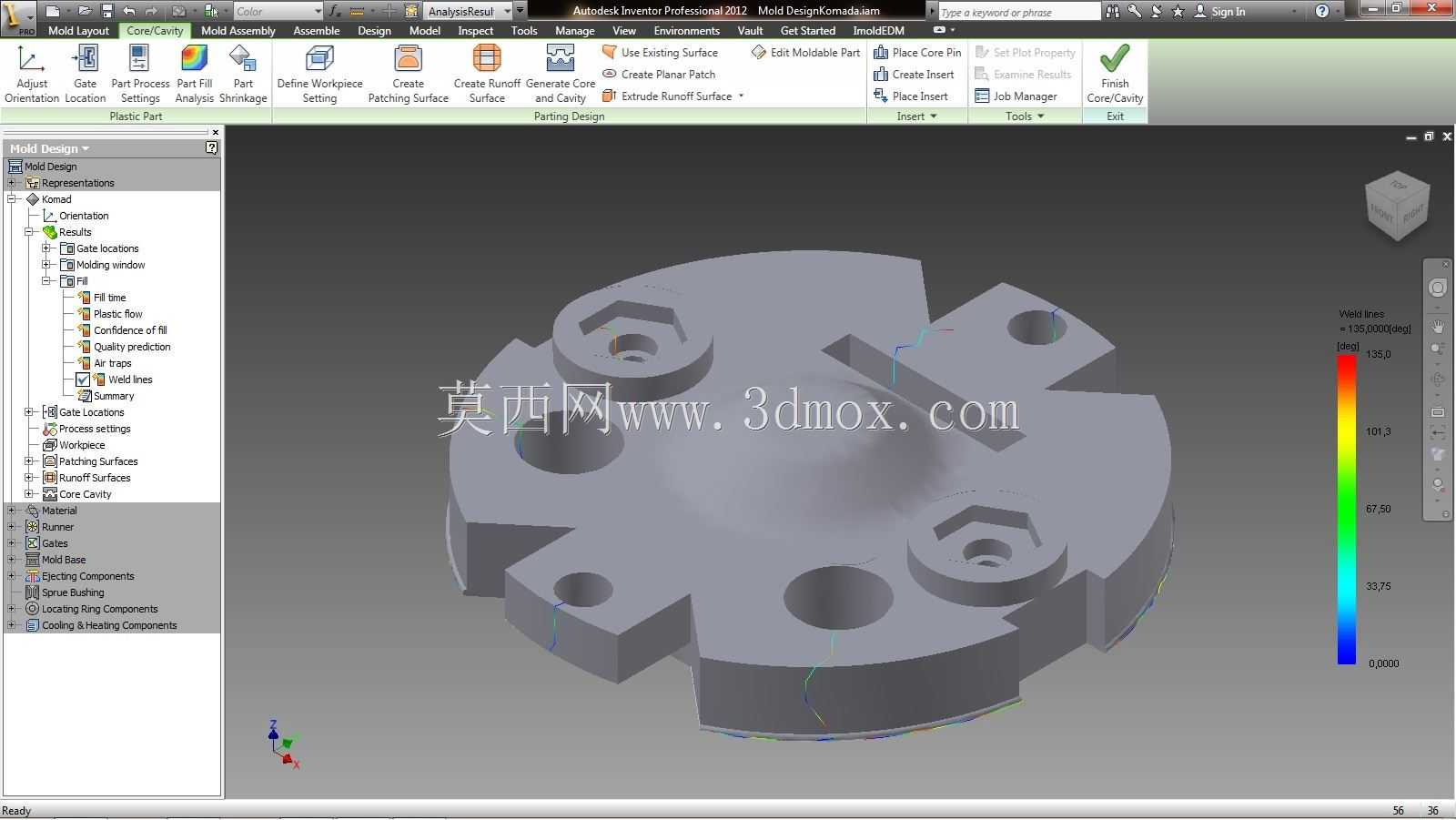

　　设计过程中同步完成了注射成型的模拟分析，对熔体填充过程中的流动前沿温度、压力分布、熔接痕位置、困气区域做了可视化呈现，可根据模拟结果调整浇口位置、排气槽开设位置与工艺参数区间，比如在熔体最后填充的区域开设深度合适的排气槽，避免填充末端出现烧焦、缺料问题；根据模拟得到的锁模力参数匹配合适吨位的注塑机，避免设备选型过大造成能耗浪费，或是选型不足出现涨模问题。

　　从安装边界来看，整套模具的长宽高尺寸适配常规100-200吨级卧式注塑机的拉杆间距、最大模厚与最小模厚参数，定位圈尺寸、浇口套球面半径都匹配对应注塑机的射嘴规格，吊装螺孔的位置与承重满足模具吊装转运的安全要求，模具的开合模行程与注塑机的动模板行程匹配，保证开模后有足够的空间取出制品与清理流道凝料。

　　在结构细节处理上，所有成型零件的棱边都做了合适的圆角过渡，避免应力集中造成模具零件开裂，同时减少制品的应力集中问题；滑动配合部位都设计了润滑槽与防尘结构，保证长期生产过程中动作顺畅，减少卡滞、磨损问题；易损件都采用快换式结构设计，生产过程中出现磨损时可快速更换，减少停机维修时间。这套设计既覆盖了模具从结构设计到工艺验证的全流程内容，也充分考虑了实际加工、装配、生产环节的各类实操需求，可作为同类注塑产品模具开发的参考结构，帮助设计人员提前规避常见的结构缺陷与工艺问题，减少试模次数，降低模具开发的综合成本。
