多单元压轮式辊轴调节机构三维设计

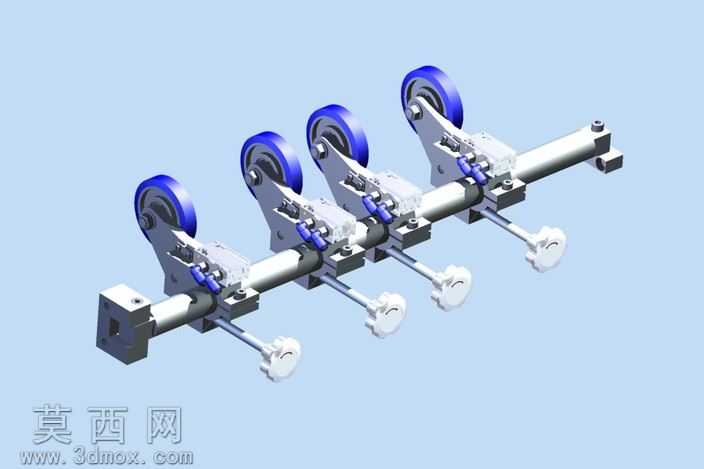

本作品为多单元压轮式辊轴调节机构，采用三维参数化建模方式完成整体结构搭建，建模过程中严格遵循机械设计的装配公差规范，对每一处连接结构、运动部件都做了精准的尺寸约束，确保各组件之间不存在干涉问题，可完整还原机构的实际装配逻辑与运动状态。渲染阶段采用哑光金属材质模拟主体辊轴与安装支架的金属质感，对压轮部分采用高耐磨聚氨酯材质的视觉表现，通过调整材质的粗糙度、反光度参数，区分金属部件与非金属滚轮的视觉差异，搭配柔和的环境漫反射光照，清晰呈现出机构各部分的结构层次与细节特征，让整体渲染效果贴近工业设备的真实质感。从结构设计来看，该机构以一根通长的金属辊轴作为安装基体，沿轴向等距布置四组独立的压轮单元，每组压轮单元都包含独立的摆动支架、蓝色包胶压轮、压紧调节组件与端部手轮。摆动支架通过铰接结构与辊轴上的安装座连接，可绕铰接点实现小角度摆动，以此调整压轮的压紧高度；每组单元配套的调节螺杆端部设置白色星形手轮，转动手轮即可驱动调节螺杆进给，带动摆动支架调整压轮的下压行程，实现对压紧力的精准控制，四组单元可独立调节也可协同作业，能够适配不同厚度、不同输送要求的工件压紧需求。设计思路上，该机构主要面向物料输送过程中的压紧定位场景，采用多单元模块化的设计方案，既可以根据实际使用需求增减压轮单元的数量，也能针对不同位置的压紧需求做单独的参数调整，大幅提升了机构的适配性；压轮采用蓝色包胶结构，既可以保证足够的压紧摩擦力，避免输送过程中工件打滑，也能通过包胶层的缓冲作用避免刚性压轮刮伤工件表面；所有铰接位置、调节螺杆位置都预留了标准的润滑与安装空间，符合实际工业场景的装配与维护需求，整体结构紧凑，传动逻辑清晰，调节操作便捷，可直接应用于印刷、包装、薄膜输送等需要连续压紧作业的设备中，也可作为模块化组件集成到各类自动化输送生产线内。
