22mm按钮孔塞信号灯专用紧固扳手

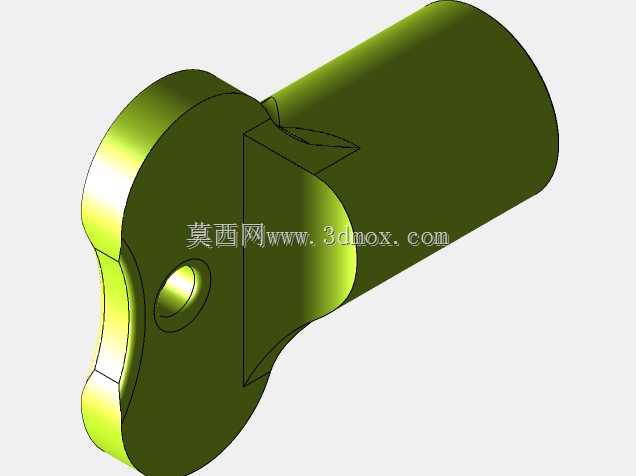

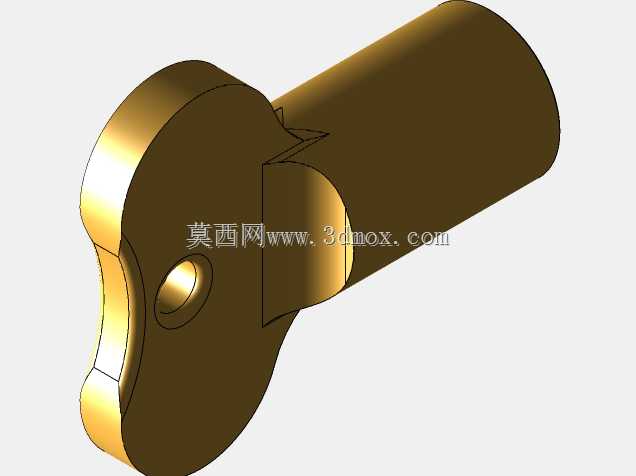

　　在工业自动化机柜的装配与后期运维场景里，这类适配22mm安装孔径的紧固扳手，是处理按钮、指示灯、孔塞类元器件锁紧作业的高频刚需工装。日常产线装配中，工人经常会遇到机柜面板内侧操作空间狭窄，普通活动扳手、开口扳手无法伸入到位的情况，尤其是密集排布元器件的面板区域，相邻元件间距往往不足10mm，常规扳手的头部厚度和开口尺寸根本无法卡入锁紧螺母的卡槽，强行操作还容易刮花面板镀层、碰伤相邻元器件的接线端子，甚至拧裂塑料材质的安装基座。这款扳手的整体结构完全围绕22mm安装规格的元器件锁紧需求设计，头部采用蝶形双翼结构，双翼的边缘做了圆弧过渡处理，没有尖锐棱角，在狭窄空间内转动时不会剐蹭周边的线缆和元件，双翼的厚度控制在4mm，

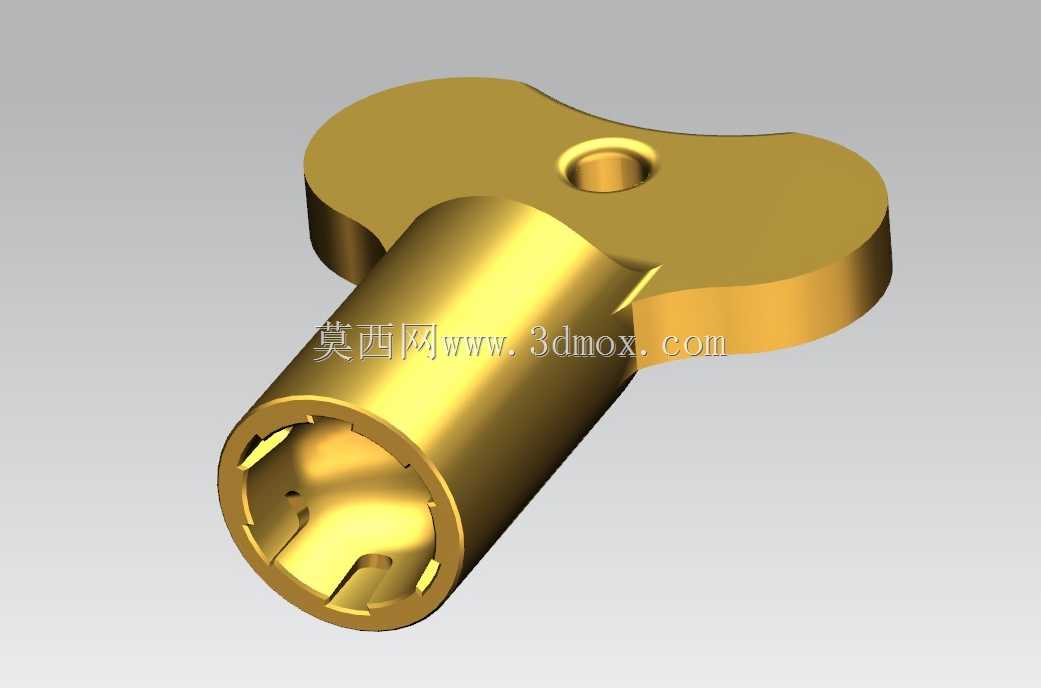

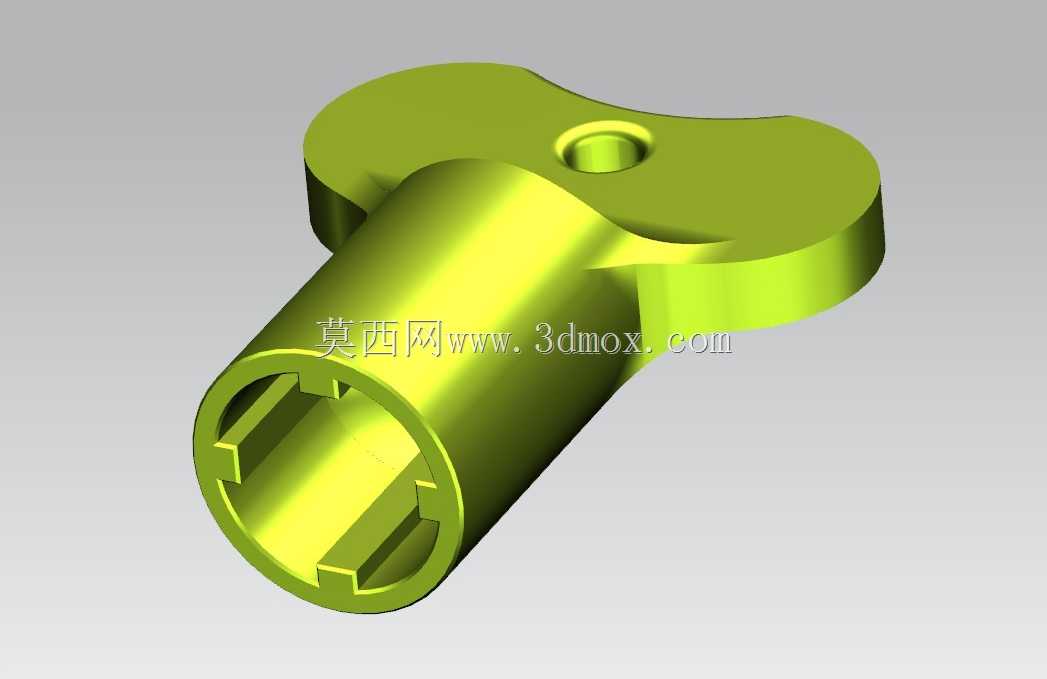

　　刚好能伸入多数密集安装面板的内侧间隙，不会因为厚度过大卡滞在元件与面板的缝隙里。和螺母配合的工作端采用内凹的多齿卡槽结构，卡槽的齿形完全匹配22mm规格按钮、信号灯自带的锁紧螺母外齿，啮合时能实现全齿面贴合，不会出现普通扳手容易打滑、拧圆角的问题，哪怕是已经使用多年、齿面有轻微锈蚀的旧螺母，也能可靠卡合施加扭矩。扳手的整体长度控制在60mm以内，属于短柄紧凑设计，这个尺寸是经过多轮现场验证的：太短的话施加扭矩时力臂不足，拧不动打了螺纹胶的紧固螺母；太长的话在机柜内部走线密集的区域转动时，容易勾扯到内部的控制线、通讯线，甚至碰松端子排上的接线。工作端的内孔直径做了23mm的冗余设计，刚好能套过22mm元器件的尾部螺纹段和接线柱，

　　不会在拧紧过程中压伤导线的绝缘层，也不会蹭到接线端子上的螺丝，避免造成端子短路或者接线松脱的隐患。从设计逻辑上看，这款扳手没有多余的结构，整体采用一体成型的加工思路，双翼上预留的小孔是为了方便穿挂防丢绳，在高空机柜作业、或者开放式设备台架装配时，可以把扳手挂在工具腰带上，避免工具掉落砸坏设备或者砸伤人员。实际使用中，这款扳手的适用场景不局限于标准工业机柜，在仿威图柜、壁挂式控制箱、操作台面板、甚至是小型设备的操作面板上，只要是采用22mm标准安装孔径的按钮、选择开关、指示灯、应急停止按钮、防尘孔塞，都可以用它完成锁紧和拆卸作业。相比通用型扳手，它的作业效率能提升60%以上，尤其是在后期运维更换元器件时，

　　不需要拆除周边的其他元件就能完成锁紧操作，大幅减少了停机维护的时间。很多现场装配人员之前会用尖嘴钳或者自制的铁皮工具来拧这类螺母，不仅施力不均匀容易导致螺母偏心，造成按钮安装歪斜、面板密封不严的问题，还容易因为工具滑脱划伤手，这款专用扳手的蝶形双翼刚好能提供足够的握持摩擦力，哪怕手上沾了少量油污，也能稳定转动施力，拧紧的扭矩能控制在合理范围，不会因为用力过大拧裂塑料螺母或者造成面板变形。在建模设计阶段，工作端的齿形参数是完全参照行业通用的22mm安装螺母标准绘制的，每个齿的角度、深度都经过实物适配验证，确保和市面上主流品牌的同规格元器件螺母都能兼容，不会出现某一品牌卡合过松、另一品牌插不进去的情况。整体的外形没有突出的棱角，所有边缘都做了R0.5的圆角处理，不仅是为了操作安全，也能减少工具本身的应力集中，提升长期使用的结构强度，哪怕频繁施加较大扭矩，也不会出现头部断裂、齿形崩缺的问题。
