管道施工用波纹管扩口成型工装结构

　　在民用燃气输送、建筑给排水、工业低压流体输送的现场施工环节，金属波纹管的端部扩口加工一直是影响管路密封可靠性的关键工序，这套扩口结构正是针对现场管路装配的实际需求设计，专门用来在波纹管端部加工出匹配联管螺母、凸缘接头的法兰成型面，避免现场施工时因管端成型不规范导致的密封失效、接头拔脱等常见问题。

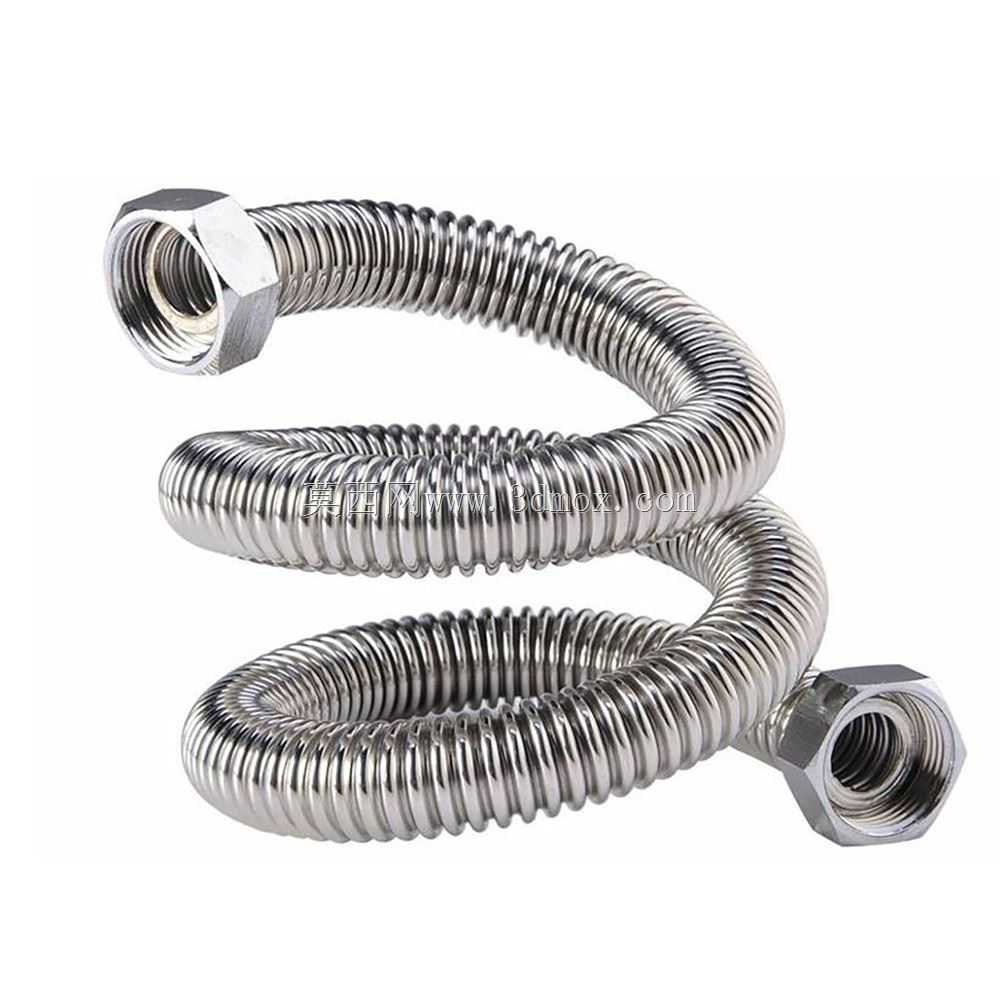

　　从实际施工场景来看，不管是家装环节的燃气波纹管入户安装，还是工业现场的仪表气源管路、低压流体管路铺设，作业人员经常需要根据现场布线长度裁切波纹管，裁切后的管端如果不做扩口翻边处理，直接套入联管螺母后和凸缘接头对接，拧紧螺母时很容易出现管端窜动、密封面压合不均的问题，轻则出现管路渗漏，重则在管路受外力拉扯时直接脱开，这套扩口结构就是为了在裁切后的管端快速加工出标准的定位法兰边，让联管螺母能够卡在扩口形成的法兰凸缘后侧，拧紧时可以将扩口端面均匀压合在凸缘接头的密封面上，保证连接结构的抗拉脱性能和密封性能。

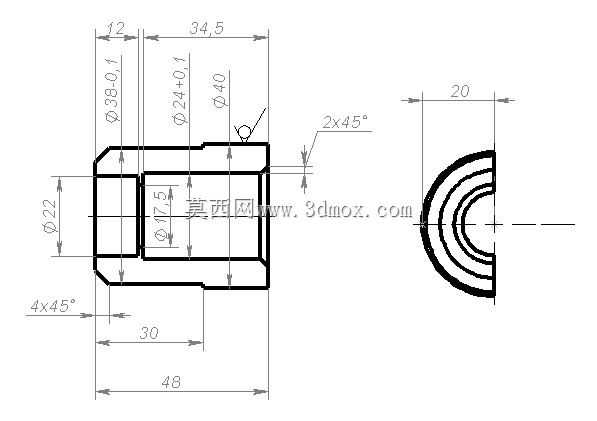

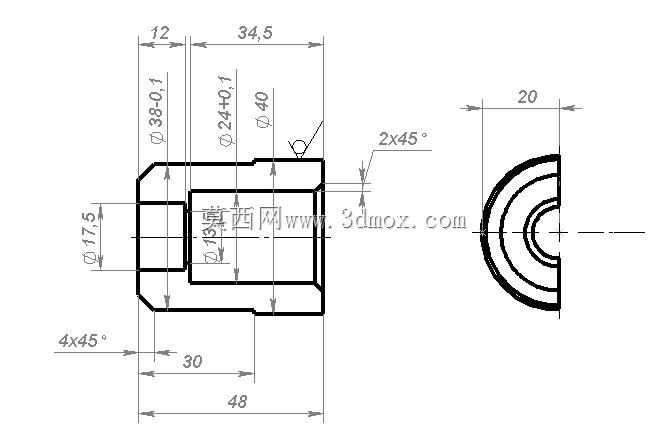

　　这套结构的尺寸设计完全覆盖了现场最常用的两种波纹管规格，针对公称通径DN12的波纹管，适配的管体外径为18mm，扩口前的管端定位尺寸为17mm，最终成型的扩口法兰内径为12mm，刚好匹配对应规格的凸缘接头密封面尺寸；针对公称通径DN16的波纹管，适配的管体外径为22mm，扩口前的管端定位尺寸为21mm，最终成型的扩口法兰内径为16mm，两种规格的尺寸参数都和市面上通用的联管螺母、凸缘接头尺寸完全匹配，不需要额外调整接头配件的选型，现场施工时可以直接配套使用。

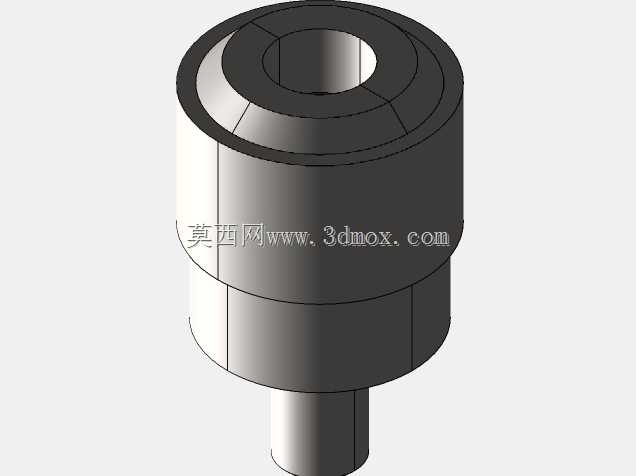

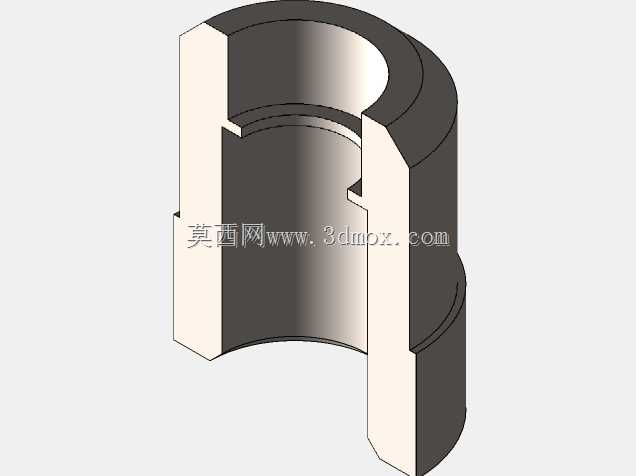

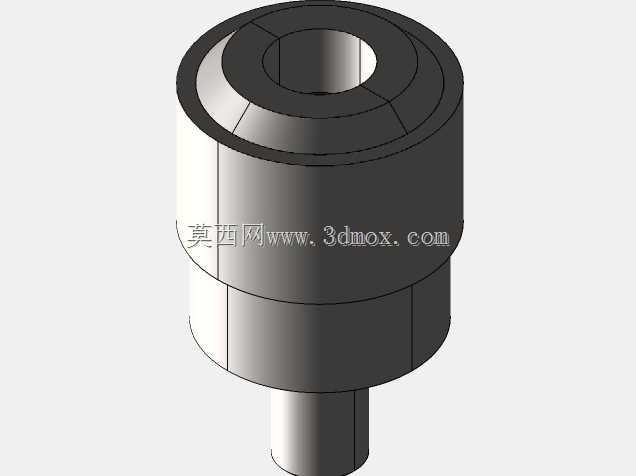

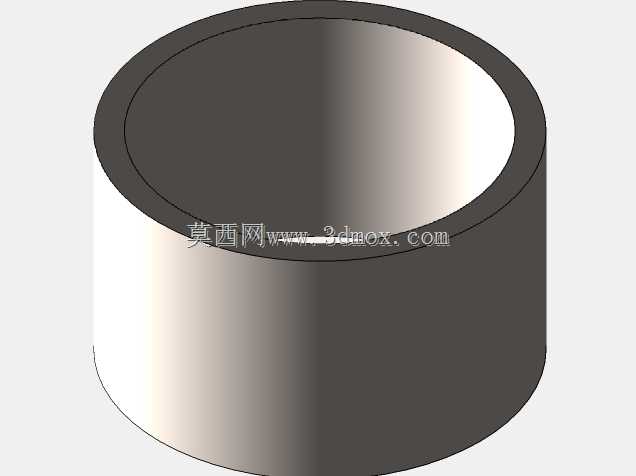

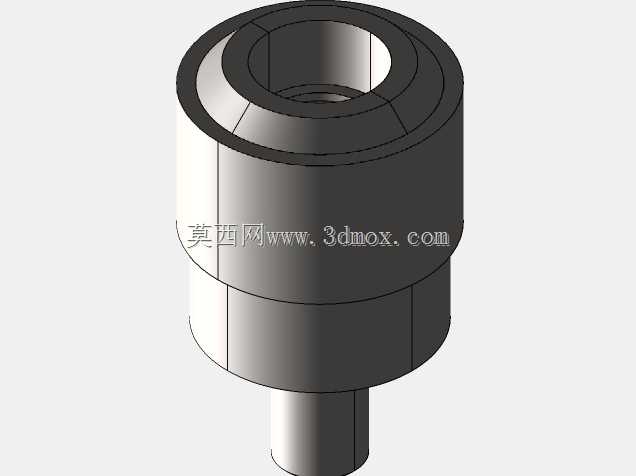

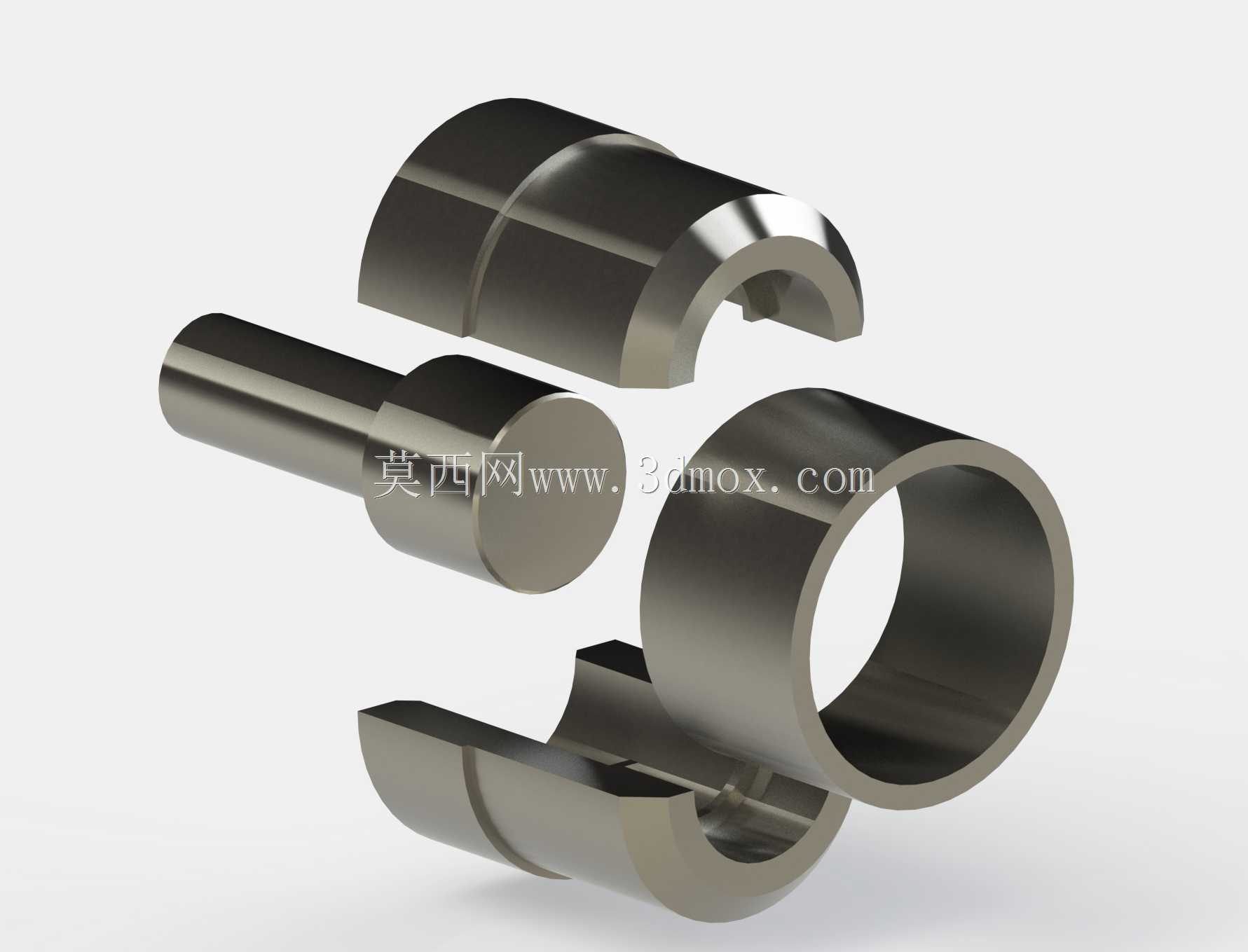

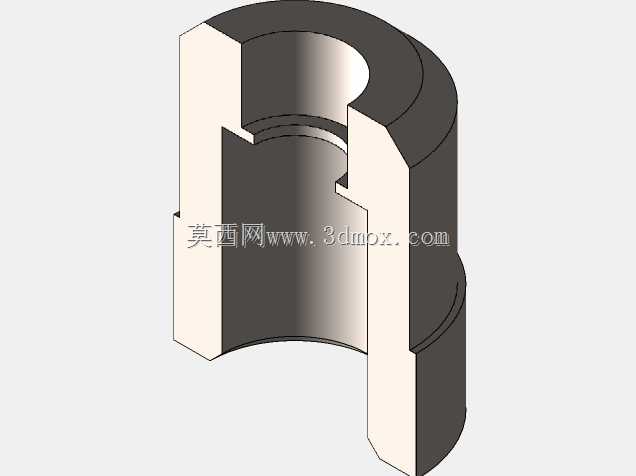

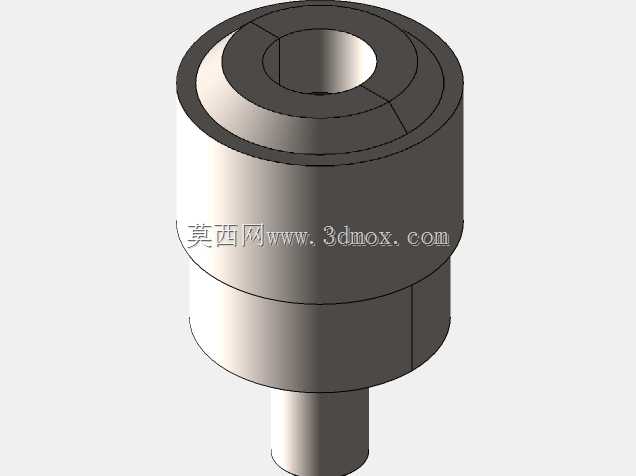

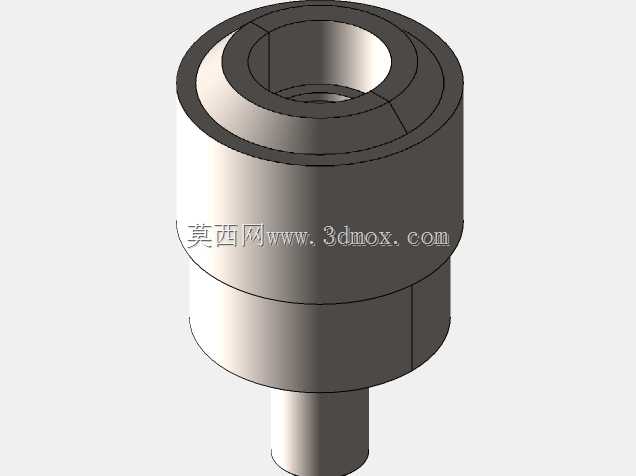

　　从结构设计逻辑来看，这套扩口结构采用分体式成型设计，整体分为定位芯轴和分体式压合抱套两个部分，作业时先将裁切整齐的波纹管端部套在定位芯轴上，芯轴的轴肩位置刚好抵住波纹管的端面，保证扩口的深度尺寸一致，不会出现扩口过深导致法兰边过薄、或者扩口过浅导致螺母卡合量不足的问题；之后将两个半圆弧结构的抱套套在波纹管外侧，抱套的内型腔带有和波纹管波峰波谷匹配的定位槽，扩口施压时可以牢牢卡住管体的波纹结构，避免管体出现轴向窜动，同时抱套的端部带有45度的成型倒角，当施加轴向压力时，倒角会将波纹管的端部管壁逐渐向外翻折，最终压合在芯轴的端面上，形成平整的垂直法兰面，整个成型过程不需要加热，依靠冷挤压就能完成管端扩口，不会破坏波纹管本身的材质性能，也不会出现管端开裂的问题。

　　考虑到现场施工的操作便利性，这套结构的所有成型部件都采用高硬度合金钢材制作，表面做了抛光硬化处理，长期反复使用也不会出现成型面磨损、起毛刺的问题，分体式抱套的开合结构设计可以在扩口完成后快速拆开，不会卡在成型后的波纹管法兰边上，单次扩口作业只需要十几秒就能完成，相比传统的手工扩口工具，成型后的法兰面平整度更高，和凸缘接头的密封面贴合度更好，能有效降低管路连接后的渗漏概率。另外这套结构的外形尺寸紧凑，不需要搭配大型液压设备，配合普通的手动压合工具就能完成作业，适合狭小空间内的现场管路安装使用，不管是家装施工人员还是工业管路安装班组，都可以快速上手操作，不需要专门的技能培训就能加工出符合密封要求的波纹管扩口端。

　　在实际安装边界上，这套扩口结构加工出的法兰边厚度和原波纹管管壁厚度一致，法兰边的外径尺寸刚好比对应规格的联管螺母内孔大2mm，既可以保证螺母能够牢牢卡在法兰后侧，又不会因为法兰边过大导致螺母无法套入，扩口后的管端端面和管体轴线的垂直度公差控制在0.1mm以内，拧紧联管螺母时密封面的压合应力分布均匀，即使在0.8MPa的燃气或者水压工况下，也能保证长期使用无渗漏，同时扩口过程中不会损伤波纹管靠近端部的第一个波峰结构，保证管路本身的弯曲柔性不受影响，现场布线时依然可以根据需要调整管路走向。
